Дверь багажного отделения повторная сборка. Camry ASV50

Установите лампу освещения номерного знака в сборе и закрепите ее 2 захватами.

Подсоедините разъем.

Введите в зацепление 2 захвата, чтобы закрепить заднюю телекамеру в сборе.

Подсоедините разъем.

Установите 5 новых прокладок на наружную облицовку двери багажного отделения.

Установите новый фиксатор (фиксатор наружной облицовки двери багажного отделения) и 2 новых фиксатора на наружную облицовку двери багажного отделения.

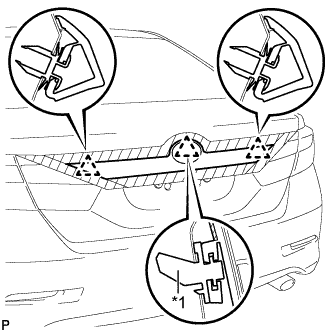

Установите наружную накладку двери багажного отделения в сборе и закрепите ее 3 фиксаторами.

Заверните 5 гаек.

Для моделей с интеллектуальной системой посадки и запуска:

1. Подсоедините разъем.

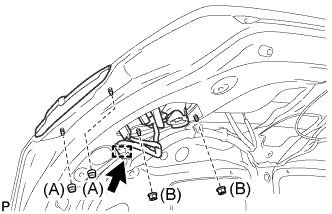

Установите задний фонарь в сборе и закрепите его 4 гайками.

Момент затяжки:

Гайка (A):

3,6 N*m{37 kgf*cm, 32 in.*lbf}

Гайка (B):

4,1 N*m{42 kgf*cm, 36 in.*lbf}

Введите зажим в зацепление.

Подсоедините разъем.

Нанесите на рабочие поверхности трения замка двери багажного отделения универсальную консистентную смазку.

Подсоедините трос управления замком двери багажного отделения.

Введите захват в зацепление, как показано на рисунке.

Установите замок двери багажного отделения и закрепите его 2 болтами.

Момент затяжки:

5,5 N*m{56 kgf*cm, 49 in.*lbf}

Подсоедините разъем.

Вверните 2 винта.

Введите в зацепление направляющую и 2 захвата и установите верхний поручень двери багажного отделения.

Введите в зацепление 2 захвата, чтобы закрепить 2 новых амортизатора двери багажного отделения.

Установите облицовку двери багажного отделения с помощью 13 фиксаторов.
