Дверь багажного отделения разборка. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Двери Люки. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  2. СНИМИТЕ АМОРТИЗАТОР ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  3. СНИМИТЕ ВЕРХНИЙ ПОРУЧЕНЬ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  4. СНИМИТЕ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

  5. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ

  6. СНИМИТЕ ЗАДНИЙ ПРАВЫЙ ФОНАРЬ В СБОРЕ

  7. СНИМИТЕ НАРУЖНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

  8. СНИМИТЕ ЗАДНЮЮ ТЕЛЕКАМЕРУ В СБОРЕ (для моделей с монитором заднего вида)

  9. СНИМИТЕ ЛЕВУЮ ЛАМПУ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА В СБОРЕ

  10. СНИМИТЕ ПРАВУЮ ЛАМПУ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА В СБОРЕ

Дверь Багажного Отделения -- Разборка



1. СНИМИТЕ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    Camry ASV50 GSV50 ACV51

  1. Освободите 13 захватов и снимите облицовку двери багажного отделения.



2. СНИМИТЕ АМОРТИЗАТОР ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    Camry ASV50 GSV50 ACV51

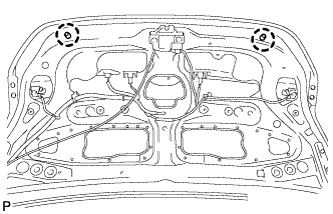

  1. Освободите 2 захватов и снимите 2 амортизатора двери багажного отделения.



3. СНИМИТЕ ВЕРХНИЙ ПОРУЧЕНЬ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    Camry ASV50 GSV50 ACV51

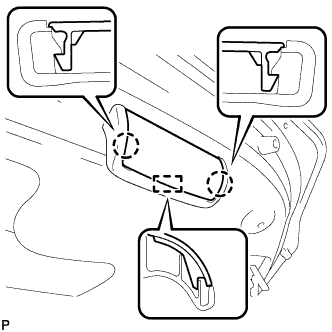

  1. Освободите 2 захвата и направляющую.



    Camry ASV50 GSV50 ACV51

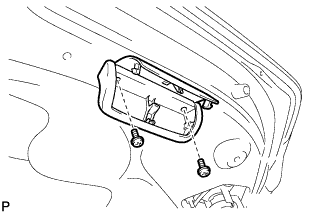

  1. Выверните 2 винта и снимите верхний поручень двери багажного отделения.



4. СНИМИТЕ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

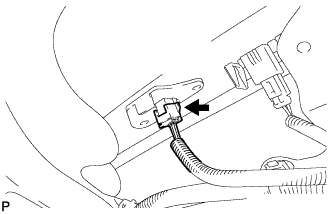

  1. Отсоедините разъем.



    Camry ASV50 GSV50 ACV51

  1. Выверните 2 болта и снимите замок двери багажного отделения в сборе.



    Camry ASV50 GSV50 ACV51

  1. Освободите захват, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

  1. Отсоедините трос управления замком двери багажного отделения и снимите замок двери багажного отделения в сборе.



5. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ


    Camry ASV50 GSV50 ACV51

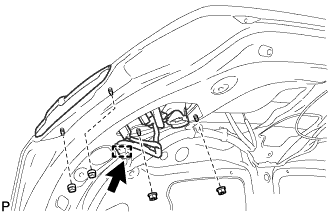

  1. Отсоедините разъем.

  1. Расцепите зажим.

  1. Отверните 4 гайки и снимите задний фонарь в сборе.



6. СНИМИТЕ ЗАДНИЙ ПРАВЫЙ ФОНАРЬ В СБОРЕ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны.


7. СНИМИТЕ НАРУЖНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

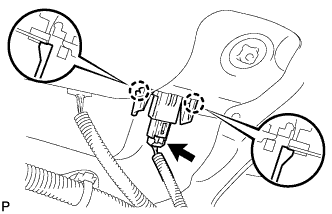

  1. Для моделей с интеллектуальной системой посадки и запуска:

    1. Отсоедините разъем.



    Camry ASV50 GSV50 ACV51

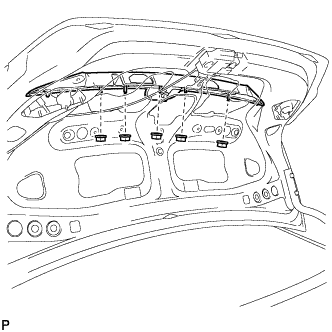

  1. Отверните 5 гаек.



    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Дверь багажного отделения разборка

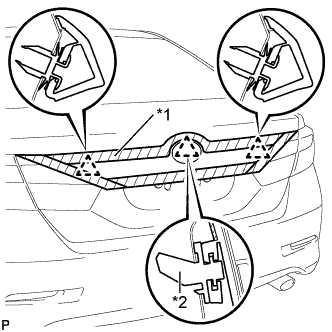

  1. Наклейте защитную клейкую ленту вокруг наружной накладки двери багажного отделения в сборе.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента
    *2
    		Фиксатор наружной накладки двери багажного отделения

  1. Освободите 3 фиксаторов и снимите наружную накладку двери багажного отделения в сборе.

  1. Снимите фиксатор (фиксатор наружной облицовки двери багажного отделения) и 2 фиксатора с наружной облицовки двери багажного отделения.

  1. Снимите 5 прокладок с наружной облицовки двери багажного отделения.



8. СНИМИТЕ ЗАДНЮЮ ТЕЛЕКАМЕРУ В СБОРЕ (для моделей с монитором заднего вида)


    Camry ASV50 GSV50 ACV51

  1. Отсоедините разъем.



    Camry ASV50 GSV50 ACV51

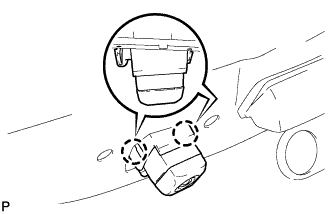

  1. Освободите 2 захвата и снимите заднюю телекамеру в сборе.



9. СНИМИТЕ ЛЕВУЮ ЛАМПУ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отсоедините разъем.

  1. Освободите 2 захвата и снимите лампу освещения номерного знака в сборе.



10. СНИМИТЕ ПРАВУЮ ЛАМПУ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА В СБОРЕ
УКАЗАНИЕ:
Порядок выполнения работ одинаков для правой и левой стороны.
