СНИМИТЕ АНТЕННЫЙ ШНУР В СБОРЕ (для моделей с левосторонним рулевым управлением)
СНИМИТЕ АНТЕННЫЙ ШНУР В СБОРЕ (для моделей с правосторонним рулевым управлением)
Шнур Радиоантенны -- Снятие |
| 1. СНИМИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
| 2. СНЯТЬ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ (для моделей с левосторонним рулевым управлением) |
Снимите фиксатор.
 |

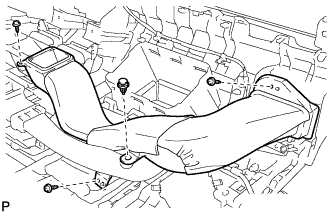

Выверните 3 винта <C> и снимите воздуховод № 3 соединения отопителя и воздуховода с дефлектором.
| 3. СНЯТЬ ВОЗДУХОВОД СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ В СБОРЕ (для моделей с правосторонним рулевым управлением) |
Снимите фиксатор.
 |

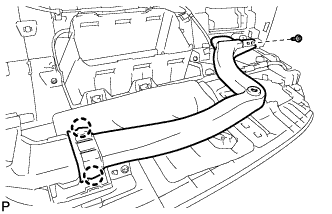

Выверните 3 винта <C>.
Отцепите воздуховод соединения отопителя и воздуховода с дефлектором в сборе от ионного генератора в сбое и снимите его.
| 4. СНИМИТЕ ТРУБОПРОВОД БОКОВОГО СОПЛА ОТТАИВАТЕЛЯ № 2 |
Выверните винт <C>.
 |
Освободите 2 захвата и снимите воздуховод бокового сопла оттаивателя № 2.
| 5. СНИМИТЕ АНТЕННЫЙ ШНУР В СБОРЕ (для моделей с левосторонним рулевым управлением) |

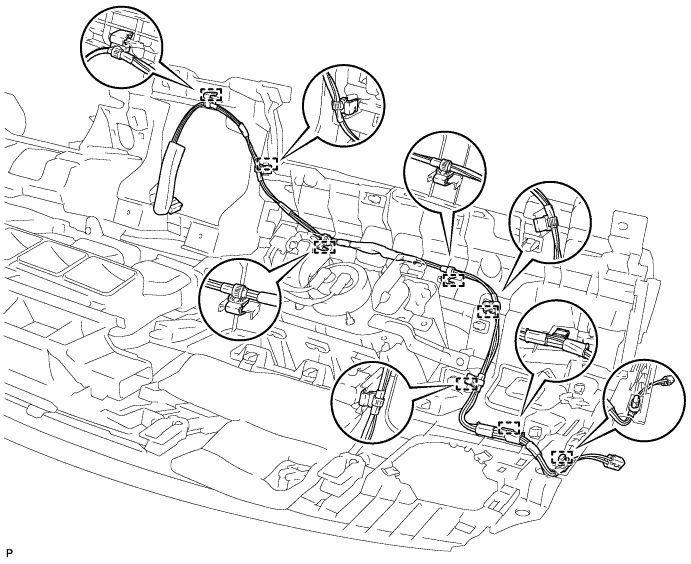

Расцепите 8 зажимов и снимите антенный шнур.
| 6. СНИМИТЕ АНТЕННЫЙ ШНУР В СБОРЕ (для моделей с правосторонним рулевым управлением) |

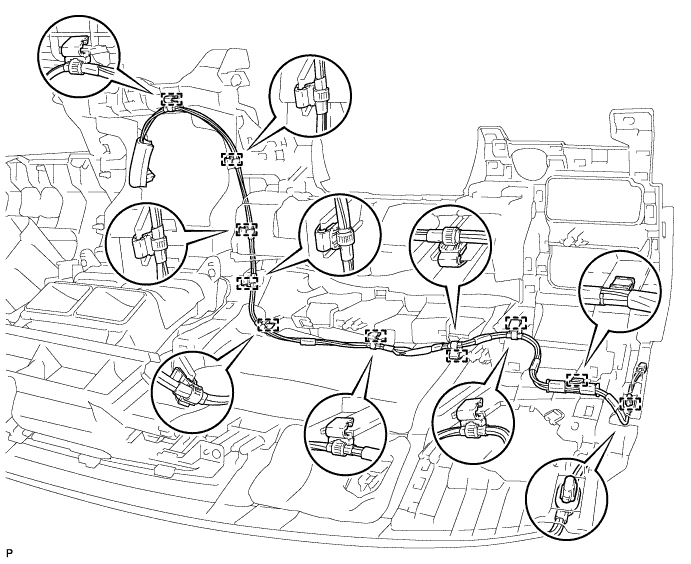

Расцепите 10 зажимов и снимите антенный шнур.
| 7. СНИМИТЕ ОБИВКУ КРЫШИ В СБОРЕ |
| 8. СНИМИТЕ ШНУР АНТЕННЫ № 2 В СБОРЕ |
Отцепите клейкую ленту, закрепляющую антенный провод, настолько, чтобы можно было снять антенный провод № 2.
- УКАЗАНИЕ:
- Клейкая лента не поставляется в комплекте. С целью повторного использования ленты старайтесь наклеивать ее так, чтобы большая часть ленты располагалась на обивке крыши.
Снимите антенный шнур № 2 с обивки крыши.

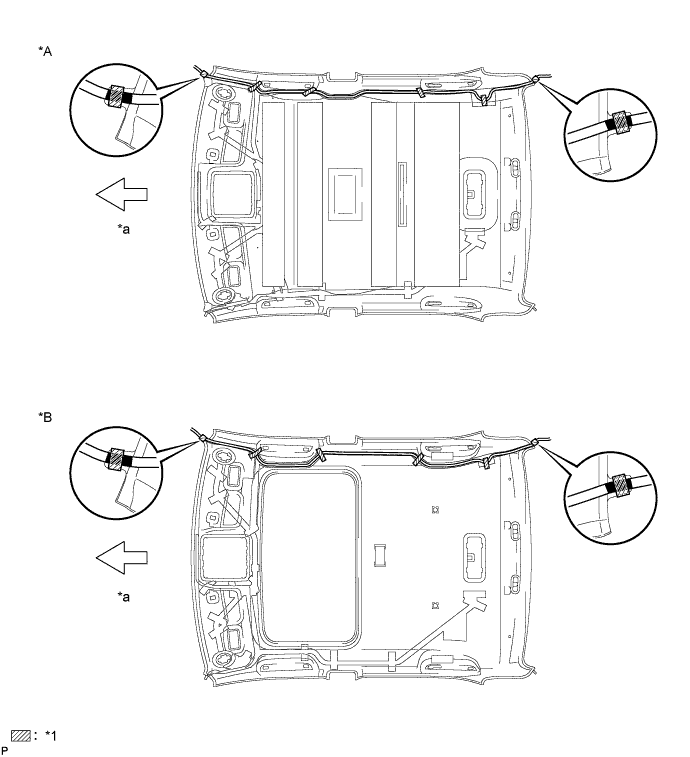

Обозначения на рисунке *A Для моделей без люка *B Для моделей с люком *1 Лента - - *a Передняя сторона - -
