Система предупреждения о непристегнутом ремне безопасности схема системы. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Ремни Безопасности. Camry ASV50 GSV50 ACV51

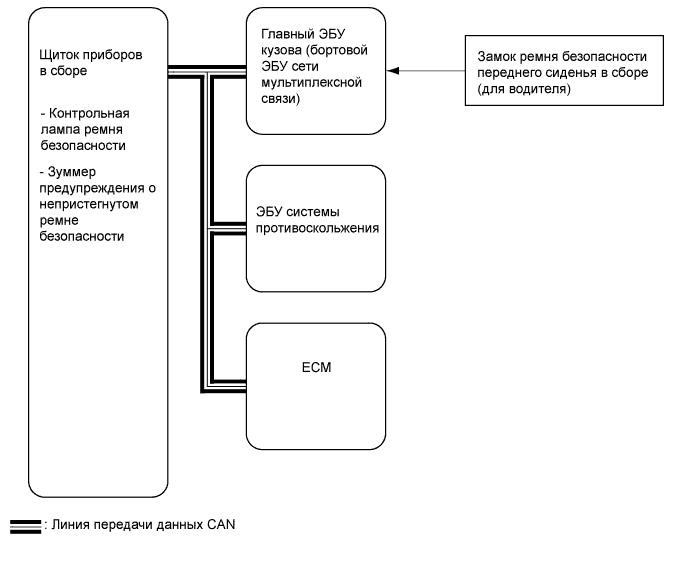

Система Предупреждения О Непристегнутом Ремне Безопасности -- Схема Системы



Camry ASV50 GSV50 ACV51.Ремни Безопасности.Система Предупреждения О Непристегнутом Ремне Безопасности.Система предупреждения о непристегнутом ремне безопасности схема системы


Таблица обмена данными
Передатчик
Приемник
Сигнал
Метод передачи данных
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
Щиток приборов в сборе
  1. Выключатель пряжки замка ремня безопасности переднего сиденья (для водителя)
  2. Выключатель стояночного тормоза в состоянии
CAN
ЭБУ системы противоскольжения
Щиток приборов в сборе
Скорость движения автомобиля
ECM
Щиток приборов в сборе
Положение рычага переключения передач
