Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Дверные Замки. Camry ASV50 GSV50 ACV51

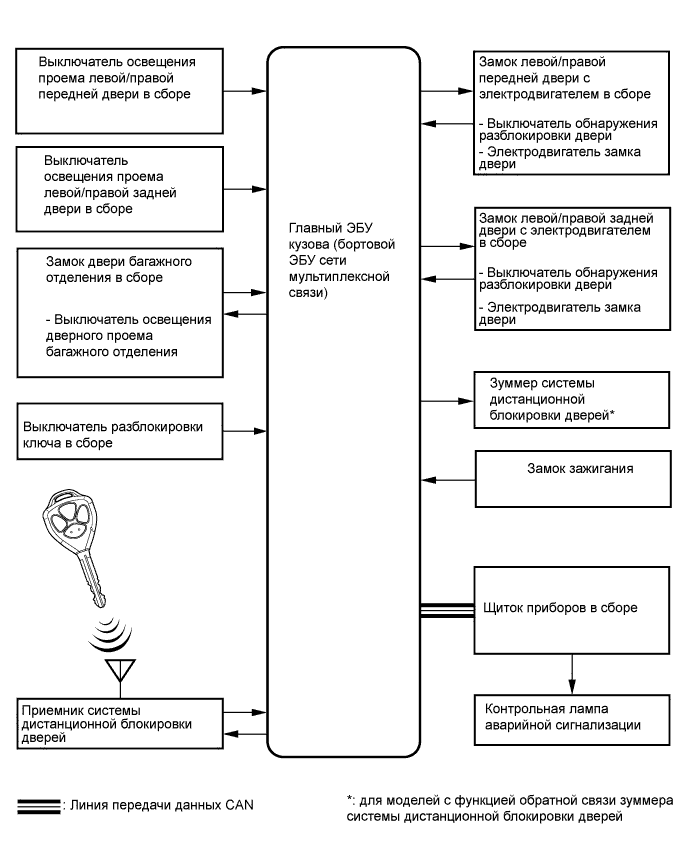

Система Дистанционной Блокировки Дверей (Для Моделей Без Интеллектуальной Системы Посадки И Запуска) -- Схема Системы |
| Передающий ЭБУ (передатчик) | Принимающий ЭБУ (приемник) | Сигнал | Линия |
| Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | Щиток приборов в сборе | Сигнал запроса включения ламп аварийной сигнализации системы дистанционной блокировки дверей | CAN |
