DTC U0101 Прекращение обмена данными с ТCM |
ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ
Блок управления трансмиссией (TCM) и ECM обмениваются друг с другом данными по мультиплексной шине CAN. TCM посылает в ECM данные о необходимой частоте вращения коленчатого вала двигателя, необходимом крутящем моменте, а также сигналы контрольных ламп на щитке приборов, коды DTC и другие данные. ECM посылает в TCM данные о частоте вращения коленчатого вала двигателя, углах открывания дроссельной заслонки, температуре воздуха на впуске, температуре охлаждающей жидкости, крутящих моментах и другие данные. Если прекращается обмен данными между TCM и ECM, TCM определяет это как неисправность системы передачи данных CAN, включает MIL и регистрирует код DTC.| № DTC | Условие обнаружения DTC | Неисправный участок |
| U0101 |
|
|
ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ
| Требуемые датчики/устройства | ECM |
| Продолжительность работы | Непрерывно |
ПРОВЕРОЧНАЯ ПОЕЗДКА
- Подсоедините портативный диагностический прибор к DLC3.
- Включите зажигание (IG) и портативный диагностический прибор.
- Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).
- Выключите зажигание и подождите не менее 30 с.
- Включите зажигание (IG) и портативный диагностический прибор.
- Подождите не менее 5 с.
- Войдите в следующие меню: Powertrain / Engine / DTC.
- Считайте ожидающие обработки коды DTC.
- УКАЗАНИЕ:
- Если выводятся ожидающие обработки DTC, система неисправна.
- Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
- Войдите в следующие меню: Powertrain / Engine / Utility / All Readiness.
- Введите DTC: U0101.
- Проверьте результат проверки DTC.
Информация на дисплее прибора Описание NORMAL - Проверка DTC завершена
- Cистема работает нормально
ABNORMAL - Проверка DTC завершена
- Нарушения в работе системы
INCOMPLETE - Проверка DTC не завершена
- Выполните поездку в проверочном режиме после создания условий регистрации DTC
N/A - Невозможно выполнить проверку DTC
- Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
- УКАЗАНИЕ:
- Если результат проверки показывает NORMAL, система исправна.
- Если результат проверки показывает ABNORMAL, система неисправна.
- Если результат проверки показывает INCOMPLETE или N/A, выполните поездку в проверочном режиме и снова проверьте результат проверки DTC.
- Проверка DTC завершена

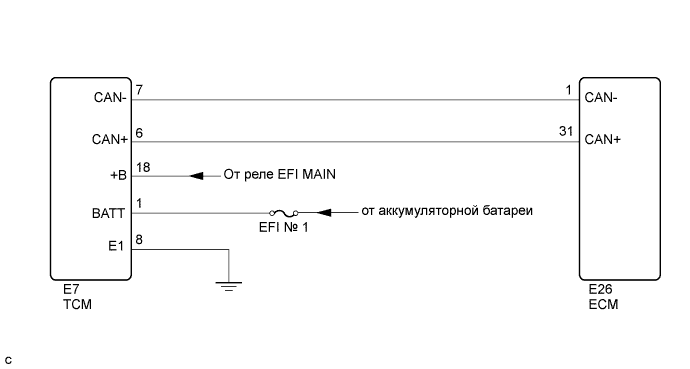

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.| 1.ПРОВЕРЬТЕ, НЕ ВЫВОДЯТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC U0101) |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Включите портативный диагностический прибор.
Войдите в следующие меню: Powertrain / Engine / DTC.
Считайте коды DTC.
Результат Результат Следующий шаг Выводится код DTC U0101 А DTC U0101 и другие DTC выводятся B - УКАЗАНИЕ:
- Если выводятся какие-либо другие коды, помимо U0101, сначала выполните поиск неисправностей для данных DTC.
|
| ||||
| А | |
| 2.ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (ПИТАНИЕ TCM) |
Отсоедините разъем TCM.
 |
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия E7-1 (BATT) - E7-8 (E1) Всегда 11-14 В E7-18 (+B) - E7-8 (E1) Выключатель зажигания в состоянии ON (ВКЛ) (IG) 11-14 В

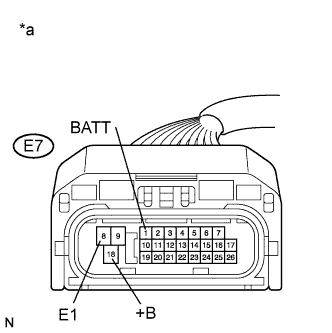

Обозначения на рисунке *a Вид спереди разъема со стороны жгута проводов:
(к TCM)
|
| ||||
| OK | |
| 3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (TCM – ECM) |
Отсоедините разъем TCM.
Отсоедините разъем ЭБУ.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия E7-6 (CAN+) - E26-31 (CAN+) Всегда Менее 1 Ом E7-7 (CAN-) - E26-1 (CAN-) Всегда Менее 1 Ом E7-6 (CAN+) или E26-31 (CAN+) - масса Всегда 10 кОм или более E7-7 (CAN-) или E26-1 (CAN-) - масса Всегда 10 кОм или более
|
| ||||
| OK | |
| 4.ЗАМЕНИТЕ TCM |
Замените TCM (Нажмите здесь).
| ДАЛЕЕ | |
| 5.ПРОВЕРЬТЕ, ВЫВОДИТСЯ ЛИ КОД DTC СНОВА (DTC U0101) |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Включите портативный диагностический прибор.
Сбросьте коды DTC (Нажмите здесь).
Выключите зажигание.
Включите зажигание (IG).
Включите портативный диагностический прибор.
Подождите не менее 5 с.
Войдите в следующие меню: Powertrain / Engine / DTC.
Считайте коды DTC.
Результат Результат Следующий шаг DTC не выводится А Выводится код DTC U0101 B
|
| ||||
| A | ||
| ||
