dtc b1900/73 короткое замыкание в цепи пиропатрона правого переднего преднатяжителя. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАЗЪЕМЫ

ПРОВЕРЬТЕ ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (ПИРОПАТРОН ПРАВОГО ПЕРЕДНЕГО ПРЕДНАТЯЖИТЕЛЯ)

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2

ПРОВЕРЬТЕ DTC

ОПИСАНИЕ

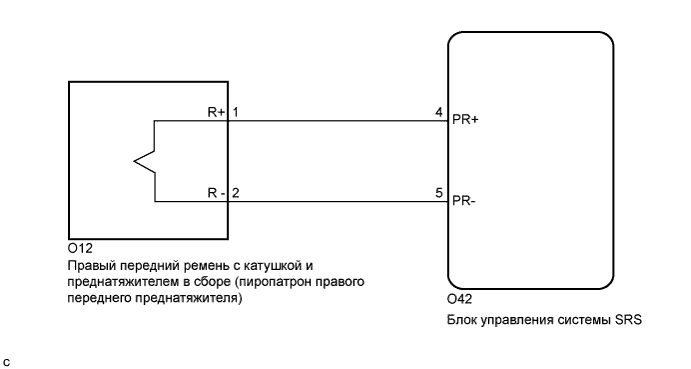

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).

УКАЗАНИЕ:

1. Выполните проверку с имитацией условий возникновения неисправности, выбрав на портативном диагностическом приборе режим проверки (Signal Check) (Нажмите здесь).

2. Выбрав режим проверки (Signal Check), выполните проверку с имитацией условий возникновения неисправности, пошевелив каждый разъем системы подушек безопасности или совершив поездку по городским дорогам или дорогам без покрытия (Нажмите здесь).


1. Выключите зажигание.


2. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

3. Проверьте правильность подсоединения разъемов к правому переднему ремню с катушкой и преднатяжителем в сборе и блоку управления системы SRS.


   OK:

   Разъемы подсоединены должным образом.


   УКАЗАНИЕ:

   Если разъемы подсоединены ненадежно, подсоедините их и перейдите к следующей проверке.

4. Отсоедините разъемы от правого переднего ремня безопасности с катушкой и преднатяжителем в сборе и центрального блока управления системы SRS.


5. Убедитесь, что контакты разъемов не повреждены.


   OK:

   Контакты не деформированы и не повреждены.


6. Убедитесь, что разъем напольного провода № 2 (на ремне безопасности правого переднего сиденья с катушкой и преднатяжителем в сборе) не поврежден.


   OK:

   Кнопка блокировки не освобождена, а защелка замка не деформирована и не повреждена.


7. Убедитесь, что короткая пружина для напольного провода № 2 с механизмом предотвращения срабатывания не деформирована и не повреждена.


   OK:

   Короткая пружина не деформирована и не повреждена.

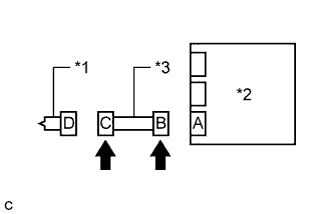

   Обозначения на рисунке

   *1	Правый передний ремень с катушкой и преднатяжителем в сборе
   *2	Блок управления системы SRS
   *3	Напольный провод № 2

1. Подсоедините разъем к блоку управления системы SRS.


2. Подсоедините SST (сопротивление 2,1 Ом) к разъему С.


   ПРЕДОСТЕРЕЖЕНИЕ:

   Никогда не подключайте для измерения портативный диагностический прибор к правому переднему ремню с катушкой и преднатяжителем в сборе (пиропатрон правого переднего преднатяжителя), так как это может привести к серьезной травме вследствие срабатывания преднатяжителя.

   ПРИМЕЧАНИЕ:

   1. При подсоединении не следует вставлять SST в контакты разъема с усилием.

   2. Вставляйте SST в контакты разъема по прямой.


SST

09843-18061

3. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


4. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


5. Выключите зажигание.


6. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.


7. Проверьте коды DTC (Нажмите здесь).


   OK:

   Код DTC B1900/73, B1901/73, B1902/73 или B1903/73 не выводится.


   УКАЗАНИЕ:

   На этом этапе могут выводиться коды, отличные от кодов DTC B1900/73, B1901/73, B1902/73 и B1903/73, однако они не связаны с данной проверкой.

8. Выключите зажигание.


9. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


   ПРЕДОСТЕРЕЖЕНИЕ:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

10. Отсоедините SST от разъема С.

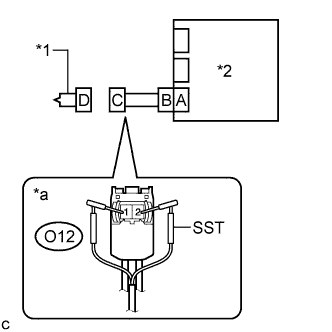

    Обозначения на рисунке

    *1	Правый передний ремень с катушкой и преднатяжителем в сборе
    *2	Блок управления системы SRS
    *a	Вид спереди разъема со стороны жгута проводов: (к правому переднему ремню с катушкой и преднатяжителем в сборе)

1. Отсоедините напольный провод № 2 от центрального блока управления системы SRS.


2. Проверьте, нет ли в цепи короткого замыкания на B+.


   1. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


   2. Установите замок зажигания в положение ON (ВКЛ).


   3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


      Номинальное напряжение:

      Контакты для подключения диагностического прибора	Условие	Заданные условия
      O12-1 (R+) - масса	Зажигание включено	Менее 1 В
      O12-2 (R-) - масса	Зажигание включено	Менее 1 В

   4. Выключите зажигание.


   5. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


      ПРЕДОСТЕРЕЖЕНИЕ:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

3. Проверьте, нет ли в цепи обрыва.


   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Условие	Заданные условия
      O12-1 (R+) - O12-2 (R-)	Всегда	Менее 1 Ом

4. Проверьте, нет ли в цепи короткого замыкания на массу.


   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Условие	Заданные условия
      O12-1 (R+) - масса	Всегда	1 МОм или более
      O12-2 (R-) - масса	Всегда	1 МОм или более

5. Проверьте, нет ли в цепи короткого замыкания.


   1. Разомкните механизм предотвращения срабатывания, встроенный в разъем B (Нажмите здесь).


   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Условие	Заданные условия
      O12-1 (R+) - O12-2 (R-)	Всегда	1 МОм или более

   3. Верните механизм предотвращения срабатывания разъема B в исходное состояние.

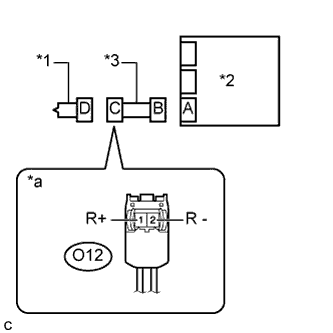

      Обозначения на рисунке

      *1	Правый передний ремень с катушкой и преднатяжителем в сборе
      *2	Блок управления системы SRS
      *3	Напольный провод № 2
      *a	Вид спереди разъема со стороны жгута проводов: (к правому переднему ремню с катушкой и преднатяжителем в сборе)

1. Подсоедините разъемы к правому переднему ремню безопасности с катушкой и преднатяжителем в сборе и центральному блоку управления системы SRS.


2. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


3. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).


4. Выключите зажигание.


5. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.


6. Проверьте коды DTC (Нажмите здесь).


   OK:

   Код DTC B1900/73, B1901/73, B1902/73 или B1903/73 не выводится.


   УКАЗАНИЕ:

   На этом этапе могут выводиться коды, отличные от кодов DTC B1900/73, B1901/73, B1902/73 и B1903/73, однако они не связаны с данной проверкой.

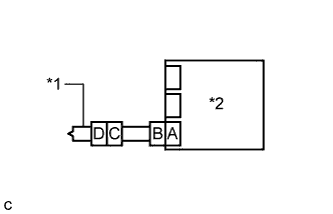

   Обозначения на рисунке

   *1	Правый передний ремень с катушкой и преднатяжителем в сборе
   *2	Блок управления системы SRS
