DTC B1625/22 Неисправность цепи левого бокового датчика системы SRS


ОПИСАНИЕ

Цепь левого бокового датчика системы SRS (для определения необходимости активации подушки безопасности левого переднего сиденья, подушки безопасности левого заднего сиденья, левой подушки безопасности занавесочного типа и левого переднего ремня с катушкой и преднатяжителем в сборе) включает в себя центральный блок управления системы SRS, левый боковой датчик системы SRS и левый боковой датчик системы SRS № 2.
Левый боковой датчик системы SRS обнаруживает удар автомобиля при столкновении и посылает сигналы в центральный блок управления системы SRS, который определяет необходимость развертывания подушек безопасности.
Код DTC B1625/22 регистрируется при обнаружении неисправности левого бокового датчика системы SRS.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1625/22
  1. Неисправность левого бокового датчика системы SRS в сборе
  2. Неисправность блока управления системы SRS
  1. Левый боковой датчик системы SRS в сборе
  2. Блок управления системы SRS

СХЕМА СОЕДИНЕНИЙ

См. коды DTC B1627/82, B1628/82, B1637/82, B1638/82, B1647/82 и B1648/82 (стр. Нажмите здесь).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).
1.ПРОВЕРЬТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. dtc b1625/22 неисправность цепи левого бокового датчика системы srs

  1. Выключите зажигание.

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    ПРЕДОСТЕРЕЖЕНИЕ:
    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

  1. Поменяйте местами левый и правый боковые датчики системы SRS и подсоедините к ним разъемы.

  1. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

  1. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).

  1. Выключите зажигание.

  1. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Перейти к
    Выводится DTC B1625/22
    		А
    Выводится DTC B1620/21
    		B
    Коды DTC B1620/21 и B1625/22 не выводятся
    		C
    УКАЗАНИЕ:
    На этом этапе могут выводиться коды помимо B1620/21 и B1625/22, однако они не связаны с данной проверкой.

  1. Выключите зажигание.

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    ПРЕДОСТЕРЕЖЕНИЕ:
    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

  1. Установите на место левый и правый боковые датчики системы SRS и подсоедините к ним разъемы.

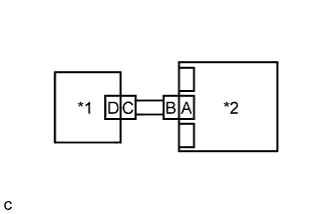

    Обозначения на рисунке
    *1
    		Правый боковой датчик системы SRS в сборе
    *2
    		Блок управления системы SRS


B
ЗАМЕНИТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (Нажмите здесь)

C
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)
А

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)
