Заднее сиденье в сборе (для сидений с регулируемым наклоном) повторная сборка. Camry ASV50

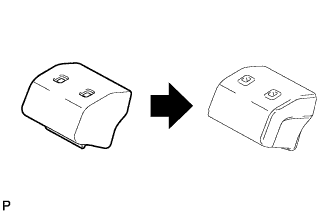

Предварительно установите обивку подушки многоместного нераздельного заднего сиденья на подушку многоместного нераздельного заднего сиденья.

С помощью съемника витковых пружин установите 24 новые витковые пружины.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


Закрепите обивку подушки многоместного нераздельного заднего сиденья на подушке многоместного нераздельного заднего сиденья с помощью 40 новых витковых пружин, используя щипцы для витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.

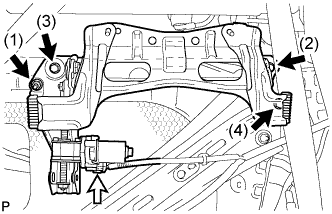

Установите регулятор наклона заднего сиденья и закрепите его 3 болтами и гайкой.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

УКАЗАНИЕ:

Затягивайте 3 болта и гайку в порядке, показанном на рисунке.

Подсоедините разъем.

Установите обивку спинки центрального сиденья в сборе на подушку спинки центрального сиденья в сборе.

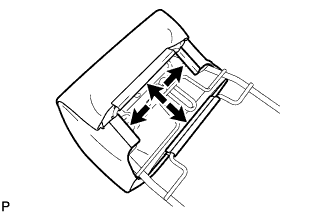

Установите обивку спинки центрального заднего сиденья вместе с подушкой и введите в зацепление 4 крюка.

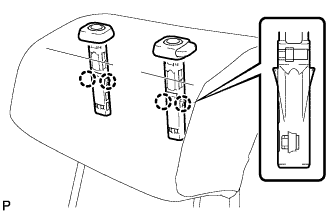

Установите 2 держателя подголовника заднего сиденья и закрепите 4 захватами.

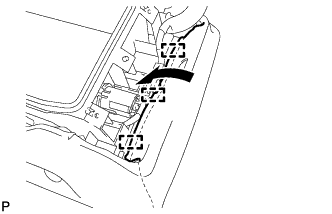

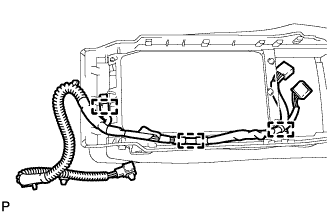

Установите жгут электропроводки заднего сиденья и закрепите его 3 зажимами.

Введите в зацепление все крепления, как показано на рисунке.

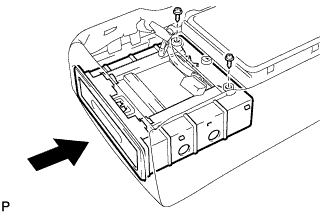

Вставьте подставку для чашки центрального подлокотника заднего сиденья в сборе, как показано на рисунке.

Заверните 2 винта.

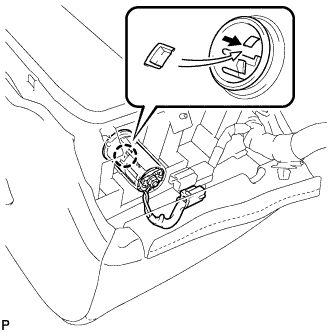

Установите крышку задней силовой розетки и закрепите ее 2 захватами, как показано на рисунке.

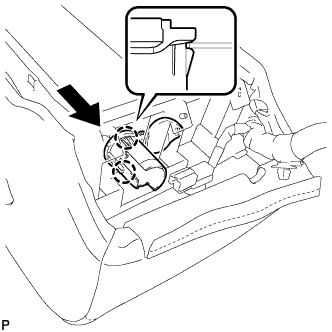

Введите в зацепление захват и установите задний электрический ввод № 1 в сборе, как показано на рисунке.

Подсоедините разъем.

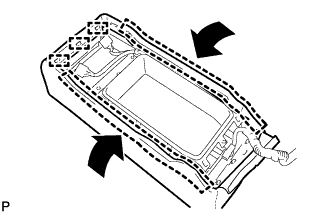

Установите обивку центрального подлокотника заднего сиденья в первоначальное положение, как показано на рисунке, и закрепите 3 захватами.

Введите зажим в зацепление.

Установите пластину подлокотника заднего сиденья на коробку центрального подлокотника заднего сиденья в сборе.

Подсоедините все разъемы к переключателю управления охладителем в сборе.

Установите переключатель управления охладителем в сборе и введите в зацепление 4 захвата.

Введите в зацепление 3 направляющих и 8 захватов.

Установите пластину подлокотника заднего сиденья и закрепите ее винтом.

Вставьте направляющую.

Установите крышку центрального подлокотника заднего сиденья в сборе и закрепите ее 2 винтами.

Установите коробку центрального подлокотника заднего сиденья в сборе на центральный подлокотник заднего сиденья в сборе и введите в зацепление 4 крепления.

Установите кронштейн центрального подлокотника сиденья в сборе, закрепив его 2 болтами и 2 шайбами.

Момент затяжки:

6,0 N*m{61 kgf*cm, 53 in.*lbf}

Введите в зацепление 3 зажима.

Введите в зацепление 2 захвата.

Установите раму спинки центрального заднего сиденья вместе с обивкой и подушкой и закрепите 2 гайками.

Момент затяжки:

6,0 N*m{61 kgf*cm, 53 in.*lbf}

Вставьте 4 направляющих и введите в зацепление 6 захватов, чтобы закрепить внутреннюю пластину центрального подлокотника сиденья.

Для моделей с боковой подушкой безопасности заднего сиденья:

1. Установите подушку безопасности левого заднего сиденья в сборе (Нажмите здесь).


Установите обивку спинки раздельного заднего сиденья на подушку спинки раздельного заднего сиденья и закрепите ее 10 новыми витковыми пружинами, используя щипцы для витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


Временно установите обивку спинки раздельного заднего сиденья с подушкой на раму спинки левого заднего сиденья в сборе.

Для моделей с системой подогрева сидений:

1. Подсоедините жгут проводов подогревателя сиденья к раме спинки левого заднего сиденья в сборе и закрепите зажимом.


Установите 2 держателя подголовника заднего сиденья и закрепите 4 захватами.

Для моделей с боковой подушкой безопасности заднего сиденья:

1. Закрепите кронштейн подушки безопасности гайкой.


   Момент затяжки:

   5,5 N*m{56 kgf*cm, 49 in.*lbf}

   ПРЕДОСТЕРЕЖЕНИЕ:

   1. На автомобилях, оснащенных боковыми подушками безопасности, необходимо особенно надежно устанавливать обивку спинки сиденья. Иначе эти подушки могут не сработать надлежащим образом.

   2. После установки держателя убедитесь в том, что ремень не перекручен.

   3. Закрепляйте держатель надежно.


С помощью щипцов для витковых пружин установите 12 новые витковые пружины.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


Установите обивку спинки раздельного заднего сиденья вместе с подушкой и введите в зацепление все крепления.

Введите в зацепление направляющую.

Установите направляющую плечевого крепления ремня безопасности левого заднего сиденья и закрепите ее 2 винтами.

Введите в зацепление направляющую.

Установите направляющую плечевого крепления центрального ремня заднего сиденья и закрепите ее 2 винтами.

Для моделей с боковой подушкой безопасности заднего сиденья:

1. Установите подушку безопасности правого заднего сиденья в сборе (Нажмите здесь).


   УКАЗАНИЕ:

   Выполните действия в том же порядке, что и для левой стороны.
