Заднее сиденье в сборе (для сидений с регулируемым наклоном) разборка. Camry ASV50

Выверните 2 винта.

Освободите направляющую и снимите направляющую плечевого крепления центрального ремня безопасности заднего сиденья.

Выверните 2 винта.

Освободите направляющую и снимите направляющую плечевого крепления левого ремня безопасности заднего сиденья.

Освободите все крепления.

Снимите 12 витковых пружин.

Для моделей с боковой подушкой безопасности заднего сиденья:

1. Отверните гайку и отсоедините кронштейн подушки безопасности.


Освободите 4 захвата и снимите 2 держателя подголовника заднего сиденья.

Для моделей с системой подогрева сидений:

1. Освободите зажим и отсоедините жгут проводов подогревателя сиденья от рамы спинки левого заднего сиденья в сборе.


Снимите обивку спинки заднего раздельного сиденья с подушкой с рамы спинки левого заднего сиденья в сборе.

Освободите 10 витковых пружин и снимите обивку спинки раздельного заднего сиденья с подушки спинки раздельного заднего сиденья.

Для моделей с боковой подушкой безопасности заднего сиденья:

1. Снимите подушку безопасности левого заднего сиденья в сборе (Нажмите здесь).


Для моделей с боковой подушкой безопасности заднего сиденья:

1. Снимите подушку безопасности правого заднего сиденья в сборе (Нажмите здесь).


   УКАЗАНИЕ:

   Выполните действия в том же порядке, что и для левой стороны.

Освободите 6 захватов, отсоедините 4 направляющих и снимите внутреннюю пластину центрального подлокотника сиденья.

Отверните 2 гайки.

Освободите 2 захвата и снимите раму спинки центрального заднего сиденья вместе с обивкой и подушкой.

Расцепите 3 зажима.

Выверните 2 болта и снимите 2 шайбы и кронштейн центрального подлокотника сиденья в сборе.

Отцепите 4 крепления и снимите коробку центрального подлокотника заднего сиденья в сборе с центрального подлокотника заднего сиденья.

Выверните 2 винта.

Отсоедините направляющую и снимите крышку центрального подлокотника заднего сиденья в сборе.

Выверните винт.

С помощью съемника молдингов отцепите 8 захватов и 3 направляющих, и снимите пластину подлокотника заднего сиденья.

Освободите 4 захвата.

Отсоедините все разъемы и снимите переключатель управления охладителем в сборе.

Освободите направляющую.

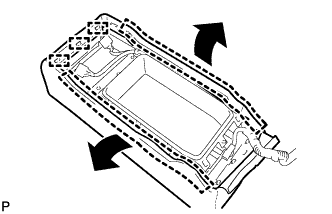

Освободите 3 захвата и отогните обивку центрального подлокотника заднего сиденья, как показано на рисунке.

Отсоедините разъем.

С помощью отвертки освободите захват и снимите заднюю силовую розетку № 1 в сборе, как показано на рисунке.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Освободите 2 захвата и снимите крышку задней силовой розетки, как показано на рисунке.

Выверните 2 винта и снимите подставку для чашки центрального подлокотника заднего сиденья в сборе, как показано на рисунке.

Освободите все крепления, как показано на рисунке.

Расцепите 3 зажима и снимите жгут проводов заднего сиденья.

Освободите 4 захвата и снимите 2 держателя подголовника заднего сиденья.

Освободите 4 крепления и снимите обивку спинки центрального сиденья вместе с подушкой.

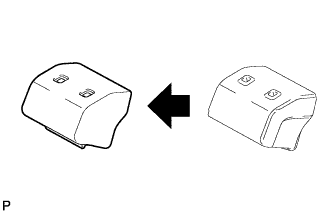

Снимите обивку спинки центрального сиденья в сборе с подушки спинки центрального сиденья в сборе.

Отсоедините разъем.

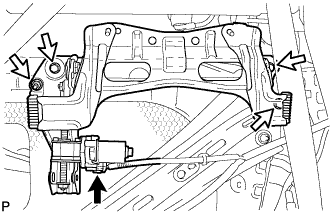

Выверните 3 болта, отверните гайку и снимите регулятор наклона левого заднего сиденья в сборе.

Снимите 40 витковых пружин.

Снимите 24 витковых пружины, а затем снимите обивку подушки многоместного нераздельного заднего сиденья с подушки многоместного нераздельного заднего сиденья.
