Заднее Сиденье В Сборе (Для Сидений С Регулируемым Наклоном) -- Снятие |
| 1. МЕРЫ ПРЕДОСТОРОЖНОСТИ (для моделей с боковой подушкой безопасности заднего сиденья) |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".
для моделей с датчиком рысканья отдельного типа: (Нажмите здесь).
для моделей с датчиком рысканья встроенного типа: (Нажмите здесь). - В случае развертывания боковой подушки безопасности замените подушку безопасности заднего сиденья в сборе, раму спинки заднего сиденья в сборе, обивку спинки раздельного заднего сиденья и подушку спинки раздельного заднего сиденья новыми узлами.
- ПРИМЕЧАНИЕ:
- После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).
| 2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с боковыми подушками безопасности задних сидений) |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
- ПРИМЕЧАНИЕ:
- После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).
| 3. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
| 4. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
| 5. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
Открепите крепление подушки сиденья от кузова автомобиля, как показано на рисунке.
Номинальная величина a 100 мм (3,94 дюйма) или менее - ПРИМЕЧАНИЕ:
- Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.
Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.
Повторите описанный выше шаг для другого крепления.
 |
Для моделей с системой подогрева сидений:
Отсоедините 2 разъема подогревателя сиденья.
Снимите подушку заднего сиденья в сборе.
| 6. СНИМИТЕ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ |
Освободите захват и снимите крепление подушки заднего сиденья.
- ПРИМЕЧАНИЕ:
- Крепления подушки заднего сиденья не подлежат повторному использованию.
- УКАЗАНИЕ:
- Выполните действия в том же порядке, что и для левой стороны.
 |
| 7. СНИМИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ |
Освободите 4 захвата и снимите 2 обивки спинок задних сидений.
- УКАЗАНИЕ:
- Выполните действия в том же порядке, что и для левой стороны.
 |
| 8. СНИМИТЕ СПИНКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
Для моделей с боковой подушкой безопасности заднего сиденья:
Отсоедините все разъемы и зажимы от левой скобы крепления системы безопасности для детей сиденья в сборе.
Отсоедините 2 ремня безопасности заднего сиденья от 2 направляющих плечевых креплений ремней заднего сиденья.

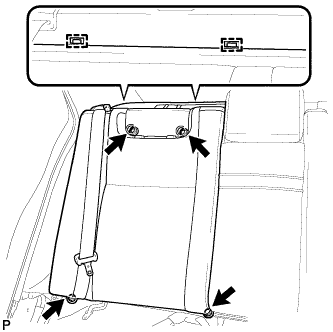

Расцепите 2 крюка и отсоедините крышку.
 |
Выверните 2 гайки, 2 болта и снимите спинку левого заднего сиденья в сборе.
| 9. СНИМИТЕ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
Для моделей с боковой подушкой безопасности заднего сиденья:
Отсоедините все разъемы и зажимы от правой скобы крепления системы безопасности для детей сиденья в сборе.
Освободите ремень безопасности заднего сиденья от направляющей плечевого крепления ремня заднего сиденья.
Расцепите 2 крюка и отсоедините крышку.
 |
Выверните 2 гайки, 2 болта и снимите спинку правого заднего сиденья в сборе.
| 10. СНИМИТЕ СПИНКУ ЦЕНТРАЛЬНОГО СИДЕНЬЯ В СБОРЕ |

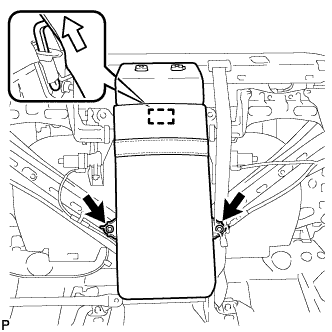

Отсоедините разъем.
Отверните 2 болта.
 |
Освободите крепление и снимите спинку центрального сиденья в сборе, как показано на рисунке.
