DTC C146E Обрыв в цепи реле электромагнитного клапана АБС


ОПИСАНИЕ

Реле электромагнитного клапана ABS находится в ЭБУ системы противоскольжения в блоке управления рабочими цилиндрами тормозов в сборе.
Реле электромагнитного клапана АБС подает питание на электромагнитный клапан ABS и электромагнитный клапан TRC.
ЭБУ системы противоскольжения выявляет неисправности в реле электромагнитного клапана, выполняя самодиагностику и проверку работы реле.

№ DTC
Условие обнаружения DTC
Неисправный участок
C146E
При выполнении одного из следующих условий:
  1. Нарушена работа цепи управления реле электромагнитного клапана в ЭБУ системы противоскольжения.
  2. Невозможно переключать реле между включенным и выключенным состояниями.
  1. Предохранитель ABS NO. 2 (блок плавких вставок в сборе)
  2. Цепь реле электромагнитного клапана ABS
  3. Реле электромагнитного клапана АБС (блок управления рабочими цилиндрами тормозов в сборе)

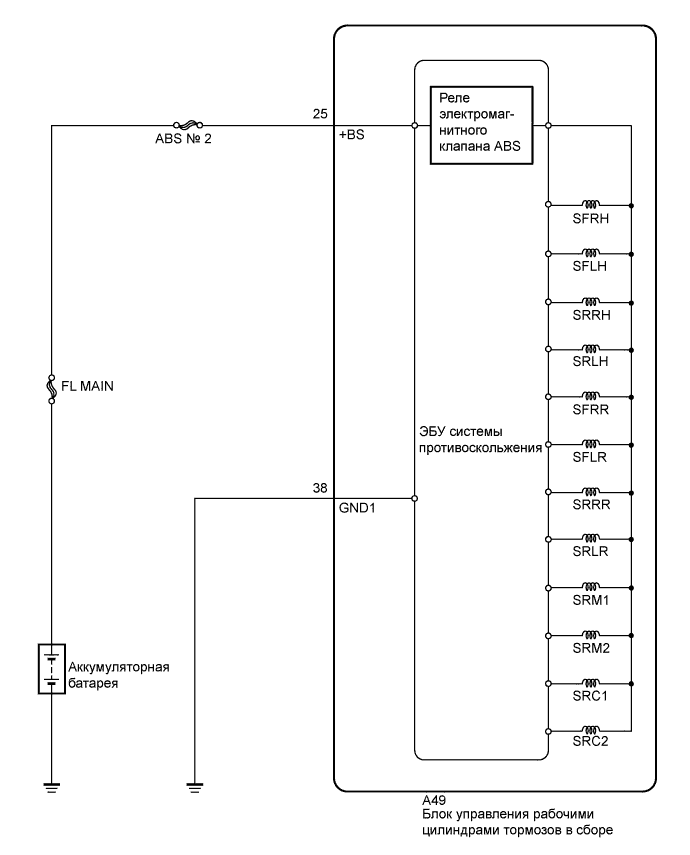

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c146e обрыв в цепи реле электромагнитного клапана абс


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
УКАЗАНИЕ:
Если совместно с C146E выводятся коды C1417 и/или C1241, сначала следует проверить и отремонтировать неисправные узлы, на которые указывают коды C1417 и/или C1241 (Нажмите здесь и/или Нажмите здесь).
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ +BS)


    Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c146e обрыв в цепи реле электромагнитного клапана абс

  1. Проверьте, не ослаблены ли фиксирующая и соединительная части разъема.

  1. Отсоедините разъем ЭБУ системы противоскольжения.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    A49-25 (+BS) - масса
    		Всегда
    		11-14 В

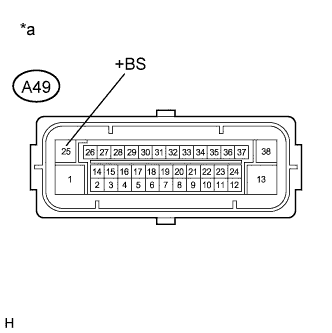

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ системы противоскольжения (блоку управления рабочими цилиндрами тормозов))


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ +BS)
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ GND1)


    Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c146e обрыв в цепи реле электромагнитного клапана абс

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    A49-38 (GND1) - масса
    		Всегда
    		Менее 1 Ом
    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ системы противоскольжения (блоку управления рабочими цилиндрами тормозов))


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ GND1)
OK


3.СНОВА ПРОВЕРЬТЕ DTC
УКАЗАНИЕ:
Этот код сохраняется при выявлении неисправности в блоке управления рабочими цилиндрами тормозов в сборе.
Цепи электромагнитных клапанов находятся в блоке управления рабочими цилиндрами тормозов в сборе.
Поэтому невозможно выполнить проверку цепи электромагнитного клапана и блока электромагнитного клапана. Перед заменой блока управления рабочими цилиндрами тормозов в сборе обязательно вновь проверьте, не выводится ли DTC.

  1. Подсоедините разъем ЭБУ системы противоскольжения.

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Выключите зажигание.

  1. Запустите двигатель.

  1. Совершите поездку на автомобиле со скоростью не менее 20 км/час (12 миль в час) длительностью 30 с или более.

  1. Проверьте, выводится ли тот же DTC (Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    Код DTC C146E не выводится.
    		А
    Выводится DTC C146E
    		B
    УКАЗАНИЕ:
    1. После установки замка зажигания в состояние ON (ВКЛ) ЭБУ системы противоскольжения выполняет самодиагностику цепи электромагнитного клапана.
    2. Если выводится код нормальной работы системы (коды DTC не выводятся), слегка покачайте разъемы, жгуты проводов и предохранители блока управления рабочими цилиндрами тормозов в сборе.
    3. Если при покачивании разъема или жгута проводов ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов) выводятся какие-либо коды DTC, проверьте и отремонтируйте разъем или жгут проводов.
    4. Если коды DTC не выводились при повторном подтверждении кодов DTC, необходима проверка наличия эпизодических неисправностей из-за подозрения на то, что исходные коды DTC были сохранены вследствие плохого соединения контакта разъема.


B
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)
А

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
