Система Кондиционирования -- Система Диагностики |
| ОПИСАНИЕ |
Данные и диагностические коды неисправностей (DTC) системы кондиционирования можно считать через разъем шины данных 3 (DLC3) автомобиля. Если предполагается, что система неисправна, произведите диагностику с помощью портативного диагностического прибора.
| ПРОВЕРЬТЕ DLC3 |
Проверьте DLC3 (Нажмите здесь).
| ОПИСАНИЕ МЕТОДОВ ДЕЙСТВИЙ |

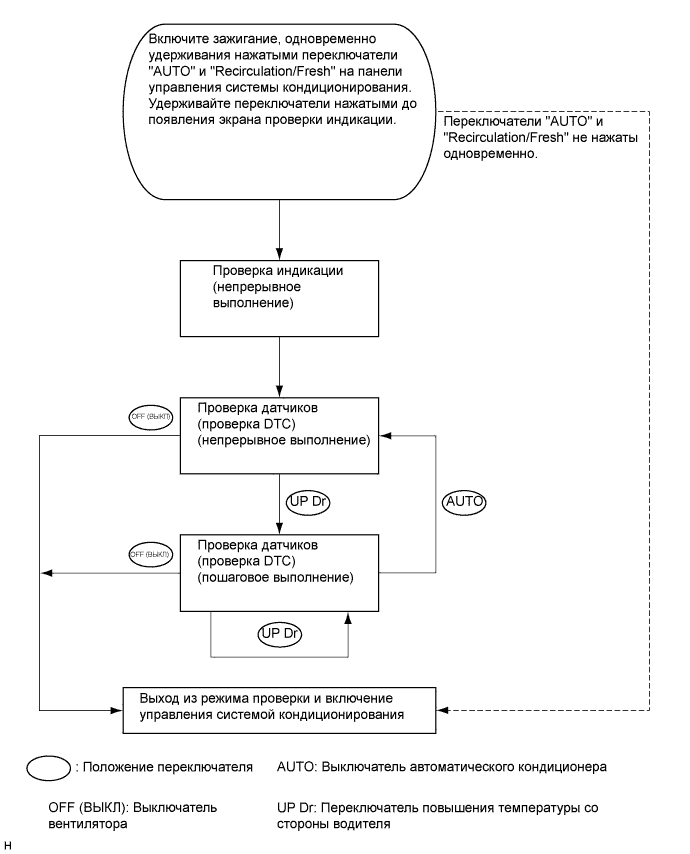

Для входа в режим активной диагностики установите переключатели системы кондиционирования в положения, показанные на приведенной ниже схеме.
| ПРОВЕРКА ИНДИКАЦИИ |
Выключите зажигание.
Установите замок зажигания в положение ACC и подождите не менее 5 с.

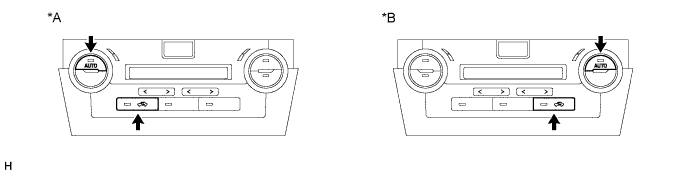

Установите замок зажигания в состояние ON (ВКЛ), одновременно удерживая нажатыми переключатели "AUTO" и "Recirculation/Fresh" на панели управления системы кондиционирования. Удерживайте переключатели нажатыми до появления экрана проверки индикации.
Обозначения на рисунке *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением При активации диагностики с панели проверка датчиков выполняется автоматически. Убедитесь, что индикаторы 4 раза подряд загораются и гаснут с интервалом 1 с.

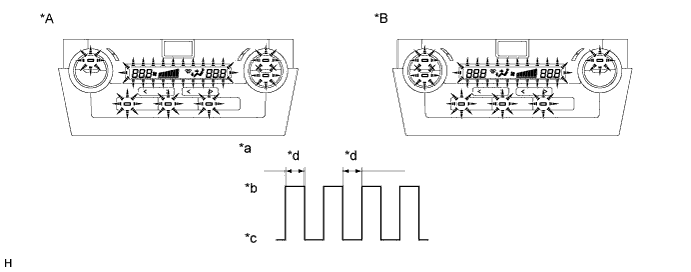

Обозначения на рисунке *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением *a Диаграмма мигания контрольных ламп *b ON (ВКЛ) *c OFF (ВЫКЛ) *d 1 с - УКАЗАНИЕ:
- По окончании проверки индикаторов автоматически запускается проверка датчиков.
- Нажмите на переключатель "OFF", чтобы выйти из режима проверки.
| ПРОВЕРКА ДАТЧИКОВ (ПРОВЕРКА DTC) |
Запустите и прогрейте двигатель.
Выполните проверку индикации.
- УКАЗАНИЕ:
- После завершения проверки индикаторов система автоматически перейдет в режим проверки DTC.
Считайте коды DTC, отображаемые на экране вспомогательного индикатора.

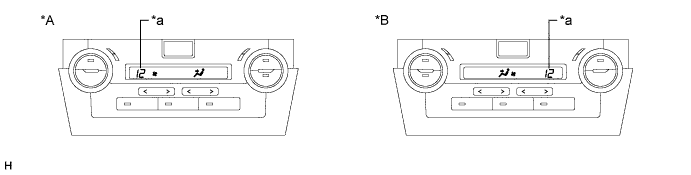

Обозначения на рисунке *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением *a Диагностический код неисправности (DTC) - - - ПРИМЕЧАНИЕ:
- Поиск неисправностей может быть частично выполнен в режиме проверки датчиков, который автоматически вступает в действие после проверки индикаторов. Обязательно выполните проверку датчиков повторно.
- УКАЗАНИЕ:
- Описание кодов см. в таблице диагностических кодов неисправностей (Нажмите здесь).
- В отсутствие неисправностей выводится код DTC 00.
- В качестве примера на рисунке показан экран при выводе кода DTC 12.
Если считывание DTC затруднено вследствие их автоматического изменения, поверните переключатель "Driver TEMP" по часовой стрелке, чтобы коды отображались поочередно и могли быть считаны легче. При каждом повороте переключателя "Driver TEMP" коды DTC изменяются на один шаг.

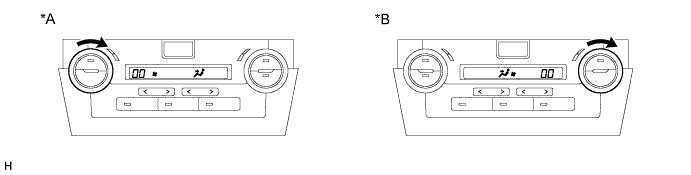

Обозначения на рисунке *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением - УКАЗАНИЕ:
- Нажмите на переключатель OFF (ВЫКЛ), чтобы завершить диагностику с панели.
Удалите DTC
Во время проверки датчиков одновременно нажмите на переключатели "FRONT DEF" и "REAR DEF".

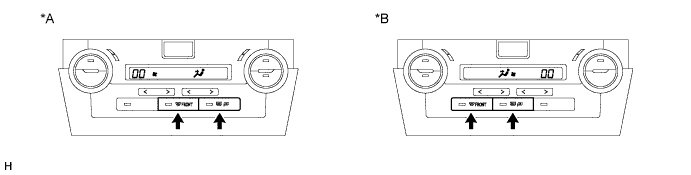

Обозначения на рисунке *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением
