СИСТЕМА SFI - Выходная цепь VC


ОПИСАНИЕ

Для управления микропроцессором блок ECM постоянно формирует напряжение питания 5 В из напряжения, подаваемого с аккумуляторной батареи на контакт +B (BATT). ECM также подает питание к датчикам через выходную цепь VC.

Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi.Система sfi выходная цепь vc

При коротком замыкании цепи VC микропроцессор блока ECM и датчика, питание к которым подается по цепи VC, не работают вследствие отсутствия питания в цепи VC. При выполнении данных условий система не запускается и контрольная лампа MIL не включается даже в случае неисправности системы.
УКАЗАНИЕ:
При нормальных условиях при установке выключателя зажигания в состояние ON (ВКЛ) (IG) включается лампа MIL. При запуске двигателя контрольная лампа MIL выключается.

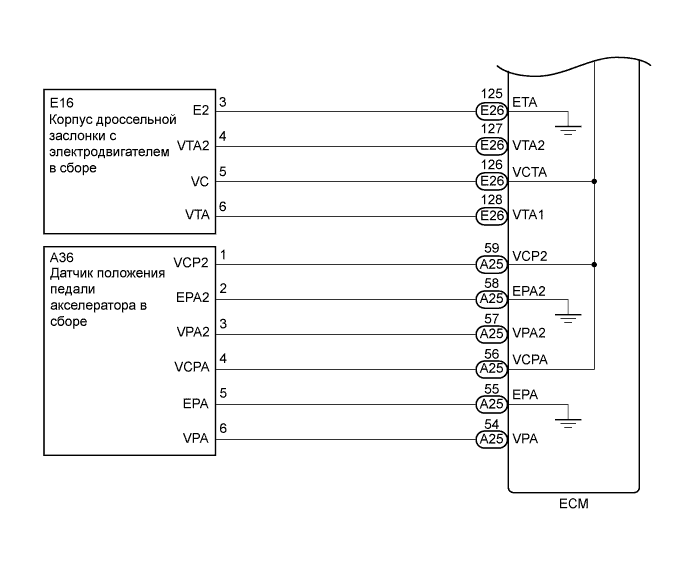

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi.Система sfi выходная цепь vc


Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi.Система sfi выходная цепь vc


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ MIL

  1. Убедитесь, что контрольная лампа неисправности (MIL) загорается при включении зажигания (IG).

    OK:
    MIL загорается.


NG
Перейдите к шагу 2
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

2.ПРОВЕРЬТЕ СОЕДИНЕНИЕ МЕЖДУ ПОРТАТИВНЫМ ДИАГНОСТИЧЕСКИМ ПРИБОРОМ И ECM

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Проверьте состояние обмена данными между портативным диагностическим прибором и ЕСМ.

    Результат
    Результат
    		Следующий шаг
    Обмен данными не осуществляется
    		А
    Обмен данными осуществляется
    		B


B
ПЕРЕЙДИТЕ К ДИАГНОСТИКЕ ЦЕПИ MIL (Нажмите здесь)
А


3.ПРОВЕРЬТЕ MIL (ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ)

  1. Отсоедините разъем корпуса дроссельной заслонки с электродвигателем в сборе.

  1. Включите зажигание (IG).

  1. Проверьте контрольную лампу MIL.

    Результат
    Результат
    		Следующий шаг
    MIL не загорается
    		А
    MIL загорается
    		B
    УКАЗАНИЕ:
    Выполните "Послеремонтную проверку" после замены корпуса дроссельной заслонки с электродвигателем в сборе (Нажмите здесь).


B
ЗАМЕНИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ (Нажмите здесь)
А


4.ПРОВЕРЬТЕ MIL (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ)

  1. Отсоедините разъем датчика положения педали акселератора в сборе.

  1. Включите зажигание (IG).

  1. Проверьте контрольную лампу MIL.

    Результат
    Результат
    		Следующий шаг
    MIL не загорается
    		А
    MIL загорается
    		B


B
ЗАМЕНИТЕ ДАТЧИК ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ (Нажмите здесь)
А


5.ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ MIL (ДЛЯ ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ (РЯД 1))

  1. Отсоедините разъем датчика VVT (для распредвала впускных клапанов ряда 1).

  1. Включите зажигание (IG).

  1. Проверьте контрольную лампу MIL.

    Результат
    Результат
    		Перейти к
    MIL не загорается
    		А
    MIL загорается
    		B


B
ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (ВПУСКНЫХ КЛАПАНОВ РЯДА 1) (Нажмите здесь)
А


6.ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ MIL (ДЛЯ ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ (РЯД 2))

  1. Отсоедините разъем датчика VVT (для распредвала впускных клапанов ряда 2).

  1. Включите зажигание (IG).

  1. Проверьте контрольную лампу MIL.

    Результат
    Результат
    		Перейти к
    MIL не загорается
    		А
    MIL загорается
    		B


B
ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (ВПУСКНЫХ КЛАПАНОВ РЯДА 2) (Нажмите здесь)
А


7.ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ MIL (ДЛЯ ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ (РЯД 1))

  1. Отсоедините разъем датчика VVT (для распредвала выпускных клапанов ряда 1).

  1. Включите зажигание (IG).

  1. Проверьте контрольную лампу MIL.

    Результат
    Результат
    		Следующий шаг
    MIL не загорается
    		А
    MIL загорается
    		B


B
ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (ВЫПУСКНЫХ КЛАПАНОВ РЯДА 1) (Нажмите здесь)
А


8.ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ MIL (ДЛЯ ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ (РЯД 2))

  1. Отсоедините разъем датчика VVT (для распредвала выпускных клапанов ряда 2).

  1. Включите зажигание (IG).

  1. Проверьте контрольную лампу MIL.

    Результат
    Результат
    		Перейти к
    MIL не загорается
    		А
    MIL загорается
    		B


B
ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (ВЫПУСКНЫХ КЛАПАНОВ РЯДА 2) (Нажмите здесь)
А


9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ – ECM)

  1. Отсоедините разъем корпуса дроссельной заслонки с электродвигателем в сборе.

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    E16-5 (VC) или E26-126 (VCTA) – масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


10.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ – ECM)

  1. Отсоедините разъем датчика положения педали акселератора в сборе.

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    A36-4 (VCPA) или A25-56 (VCPA) - масса
    		Всегда
    		10 кОм или более
    A36-1 (VCP2) или A25-59 (VCP2) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


11.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ VCV1)

  1. Отсоедините разъем датчика VVT (для распредвала впускных клапанов ряда 1).

  1. Отсоедините разъем датчика VVT (для распредвала впускных клапанов ряда 2).

  1. Отсоедините разъем датчика VVT (для распредвала выпускных клапанов ряда 1).

  1. Отсоедините разъем датчика VVT (для распредвала выпускных клапанов ряда 2).

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    E26-111 (VCV1) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ECM (Нажмите здесь)
