Задние блоки фонарей в сборе повторная сборка. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Освещение (Наружное). Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ КРОНШТЕЙН ЗАДНЕГО БЛОКА ФОНАРЕЙ

  2. УСТАНОВИТЕ ВЕРХНИЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

  3. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО ФОНАРЯ И СТОП-СИГНАЛА

  4. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

  5. УСТАНОВИТЕ УПЛОТНЕНИЕ ЗАДНЕГО БЛОКА ФОНАРЕЙ

Задние Блоки Фонарей В Сборе -- Повторная Сборка



1. УСТАНОВИТЕ КРОНШТЕЙН ЗАДНЕГО БЛОКА ФОНАРЕЙ


    Camry ASV50 GSV50 ACV51

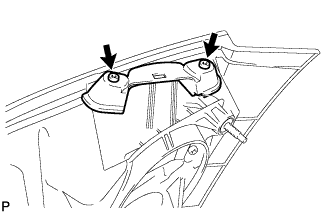

  1. Установите кронштейн заднего блока фонарей и закрепите его 2 винтами.



2. УСТАНОВИТЕ ВЕРХНИЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА


    Camry ASV50 GSV50 ACV51

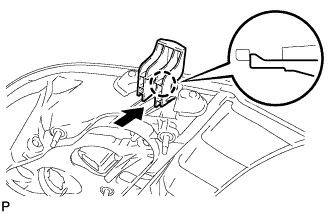

  1. Введите в зацепление захват, чтобы закрепить верхний держатель бампера, как показано на рисунке.



3. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО ФОНАРЯ И СТОП-СИГНАЛА

  1. Установите лампу заднего фонаря и стоп-сигнала в патрон.



    Camry ASV50 GSV50 ACV51

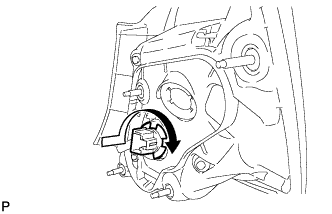

  1. Поверните патрон и лампу заднего фонаря и стоп-сигнала в направлении, указанном на рисунке стрелкой, и установите их как один узел.



4. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

  1. Установите лампу заднего указателя поворота в патрон заднего указателя поворота.



    Camry ASV50 GSV50 ACV51

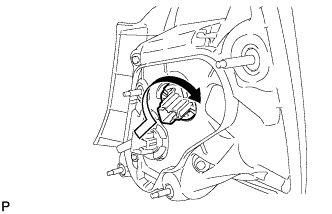

  1. Поверните патрон и лампу заднего указателя поворота в направлении, указанном на рисунке стрелкой, и установите их как единый узел.



5. УСТАНОВИТЕ УПЛОТНЕНИЕ ЗАДНЕГО БЛОКА ФОНАРЕЙ


    Camry ASV50 GSV50 ACV51

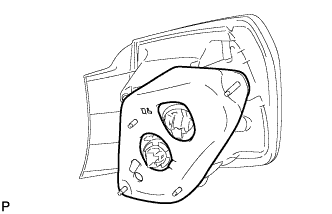

  1. Установите новое уплотнение заднего блока фонарей.
