Задние блоки фонарей в сборе разборка. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Освещение (Наружное). Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ УПЛОТНЕНИЕ ЗАДНЕГО БЛОКА ФОНАРЕЙ

  2. СНИМИТЕ ЛАМПУ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

  3. СНИМИТЕ ЛАМПУ ЗАДНЕГО ФОНАРЯ И СТОП-СИГНАЛА

  4. СНИМИТЕ ВЕРХНИЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

  5. СНИМИТЕ КРОНШТЕЙН ЗАДНЕГО БЛОКА ФОНАРЕЙ

Задние Блоки Фонарей В Сборе -- Разборка



1. СНИМИТЕ УПЛОТНЕНИЕ ЗАДНЕГО БЛОКА ФОНАРЕЙ


    Camry ASV50 GSV50 ACV51

  1. Снимите уплотнение заднего блока фонарей.

    ПРИМЕЧАНИЕ:
    1. Обязательно удаляйте остатки прежниего уплотнения с кузова.
    2. Повторное использование снятого уплотнения запрещено. Для предотвращения проникновения воды следует устанавливать новое уплотнение заднего блока фонарей.


2. СНИМИТЕ ЛАМПУ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА


    Camry ASV50 GSV50 ACV51

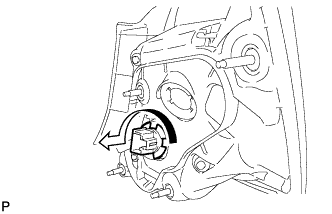

  1. Поверните лампу и патрон лампы заднего указателя поворота в направлении, указанном на рисунке стрелкой, и снимите их как единый узел.

  1. Извлеките лампу заднего указателя поворота из патрона.



3. СНИМИТЕ ЛАМПУ ЗАДНЕГО ФОНАРЯ И СТОП-СИГНАЛА


    Camry ASV50 GSV50 ACV51

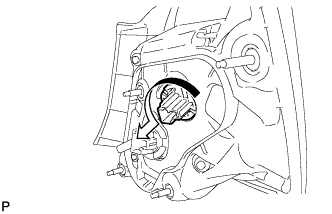

  1. Поверните патрон и лампу заднего фонаря и стоп-сигнала в направлении, указанном на рисунке стрелкой, и снимите их как один узел.

  1. Извлеките лампу заднего фонаря и стоп-сигнала из патрона.



4. СНИМИТЕ ВЕРХНИЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА


    Camry ASV50 GSV50 ACV51

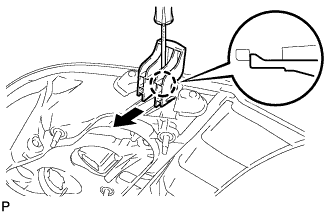

  1. С помощью отвертки освободите захват и снимите верхний держатель заднего бампера, как показано на рисунке.



5. СНИМИТЕ КРОНШТЕЙН ЗАДНЕГО БЛОКА ФОНАРЕЙ


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 винта и снимите кронштейн заднего блока фонарей.
