Фары в сборе разборка. Camry ASV50

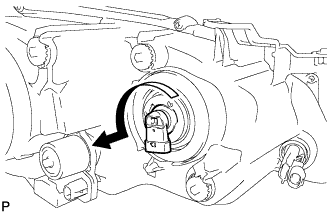

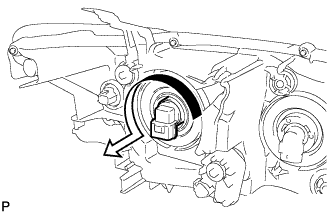

Поверните лампу фары № 1 в направлении, указанном на рисунке стрелкой, и извлеките ее.

ПРИМЕЧАНИЕ:

Не прикасайтесь к стеклу лампы.

Поверните лампу фары № 2 в направлении, указанном на рисунке стрелкой, и извлеките ее.

ПРИМЕЧАНИЕ:

Не прикасайтесь к стеклу лампы.

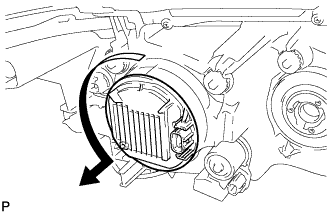

Поверните ЭБУ управления фарой в сборе в направлении, указанном на рисунке стрелкой, чтобы отсоединить его.

ПРИМЕЧАНИЕ:

1. Не прикладывайте чрезмерное усилие при использовании инструмента.

2. Не допускайте повреждения кольцевого уплотнения и попадания на него посторонних веществ. В случае повреждения или загрязнения кольцевого уплотнения в фару в сборе может попасть вода, что нарушит работу ЭБУ управления фарой в сборе.

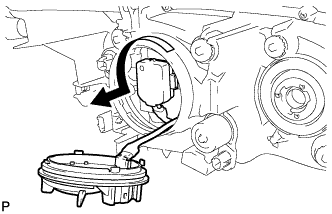

Поверните патрон ЭБУ управления фарой в сборе в направлении, указанном на рисунке стрелкой, и снимите его.

ПРИМЕЧАНИЕ:

Не тяните ЭБУ управления освещением в сборе при подсоединенном патроне.

Освободите пружинный стопор, как показано на рисунке, и снимите газоразрядную лампу фары.

ПРИМЕЧАНИЕ:

Не прикасайтесь к стеклу лампы.

Для моделей с галогенными фарами:

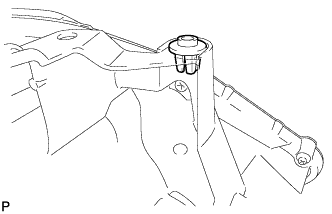

1. Снимите с фары 2 задних крышки фары.


Для моделей с газоразрядными фарами:

1. Отсоедините заднюю крышку фары от блока фары.

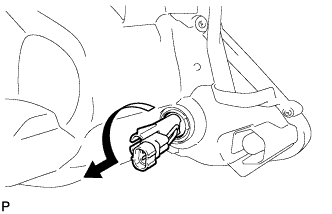

Поверните лампу и патрон лампы переднего указателя поворота в направлении, указанном на рисунке стрелкой, и снимите их как единый узел.

Извлеките лампу переднего указателя поворота из патрона.

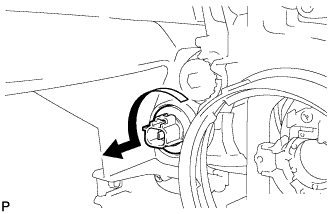

Поверните лампу и патрон лампы габаритного фонаря в направлении, указанном на рисунке стрелкой, и снимите их как единый узел.

Извлеките лампу габаритного фонаря из патрона лампы.

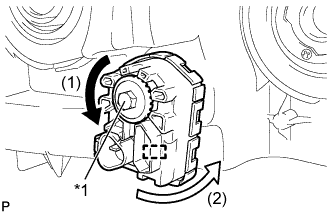

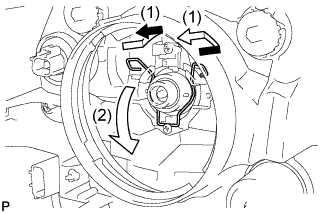

Поверните винт регулировки электродвигателя системы управления уровнем фар в направлении, указанном на рисунке стрелкой (1).

УКАЗАНИЕ:

1. Поворачивайте регулировочный винт до тех пор, пока не появится возможность переместить электродвигатель системы управления уровнем фар в направлении, указанном на рисунке стрелкой (2).

2. Запишите количество оборотов регулировочного винта.


Поверните электродвигатель системы управления уровнем фар в направлении, указанном на рисунке стрелкой (2), чтобы освободить его.

УКАЗАНИЕ:

При снятии электродвигателя системы управления уровнем правой фары в сборе поверните его в противоположном направлении, указанном стрелкой (2) на рисунке.

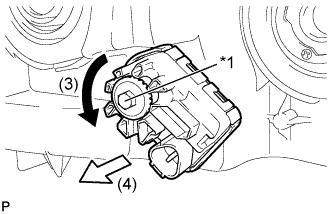

Поверните винт регулировки электродвигателя системы управления уровнем фар в направлении, указанном на рисунке стрелкой (3), чтобы отсоединить вал.

УКАЗАНИЕ:

Запишите количество оборотов регулировочного винта.

Извлеките электродвигатель системы управления уровнем фар в направлении, указанном на рисунке стрелкой (4), чтобы снять его.

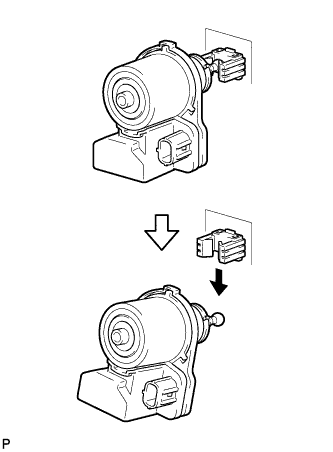

Поверните электродвигатель системы управления уровнем фар в направлении, указанном на рисунке стрелкой, чтобы освободить штырь.

УКАЗАНИЕ:

Для правого электродвигателя системы управления уровнем фар поворот следует выполнять в направлении, симметричном показанному стрелкой на рисунке.

Опустите конец электродвигателя управления уровнем фары, чтобы отсоединить его от отражателя и снять электродвигатель управления уровнем фары.

Снимите уплотнение основания электродвигателя управления уровнем фары.

ПРИМЕЧАНИЕ:

После снятия уплотнения основания электродвигателя управления уровнем фары его обязательно следует заменить новым. Иначе в фару может проникнуть вода.

С помощью круглогубцев снимите уплотнительную втулку.
