Генератор Электронного Ключа (Передний Напольный) -- Снятие |

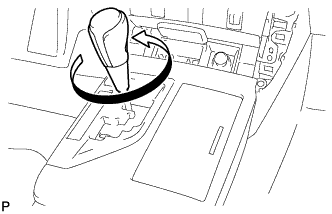

| 1. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |
Поверните рукоятку рычага переключения передач против часовой стрелки для ее снятия.
 |

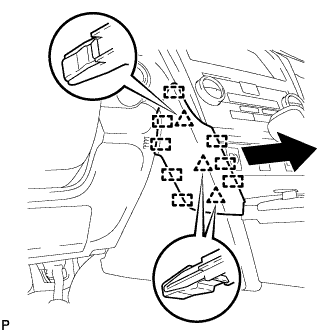

| 2. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ |
Освободите 3 фиксатора и 8 направляющих, и снимите левую облицовку передней панели, как показано на рисунке.
 |

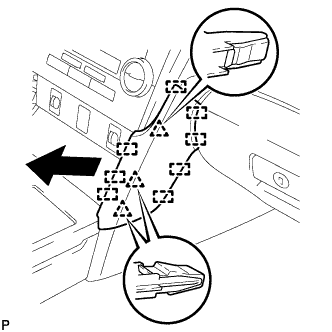

| 3. СНИМИТЕ ПРАВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ |
Освободите 3 фиксатора и 8 направляющих, и снимите правую облицовку передней панели.
 |

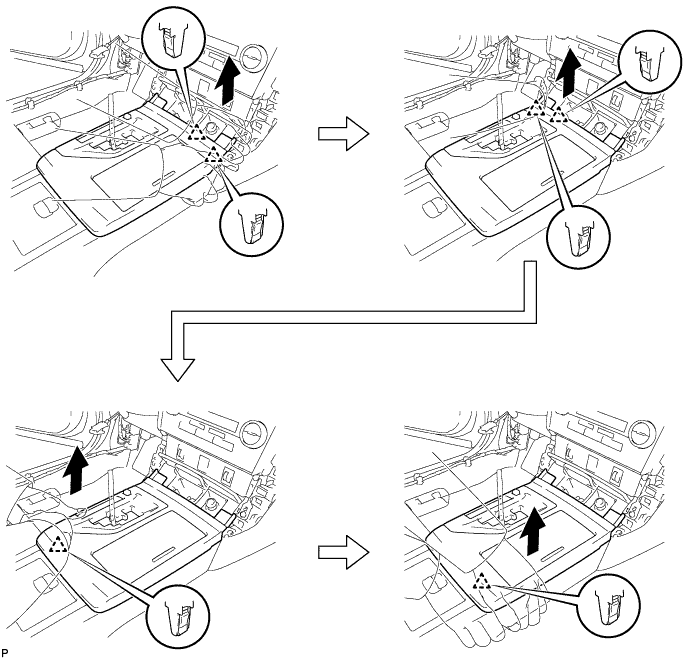

| 4. СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ ЗАДНЕЙ КОНСОЛИ В СБОРЕ |
Установите рычаг переключения передач в положение N.
Освободите 6 фиксаторов, как показано на рисунке.
Отсоедините все разъемы и снимите заднюю верхнюю облицовку панели пола в сборе.

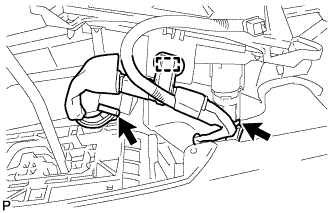

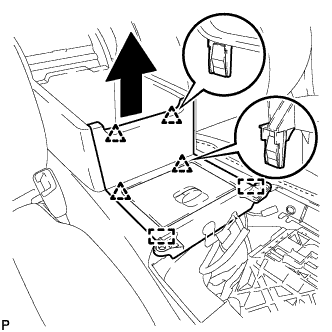

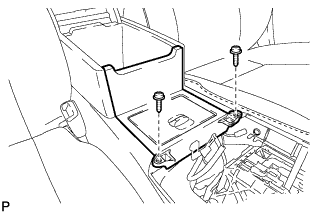

| 5. СНИМИТЕ ВЕРХНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
Выверните 2 винта.
 |
Освободите 4 фиксатора и 2 направляющие, как показано на рисунке.
 |
Расцепите зажим.
 |
Отсоедините 2 разъема и снимите верхний вещевой ящик в облицовке туннеля пола в сборе.

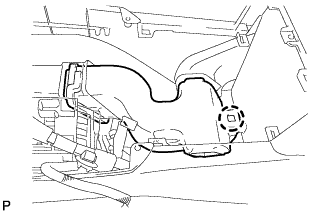

| 6. СНИМИТЕ ВОЗДУХОВОД ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 4 |
Освободите захват и снимите воздуховод № 4 вещевого ящика в облицовке туннеля пола.
 |

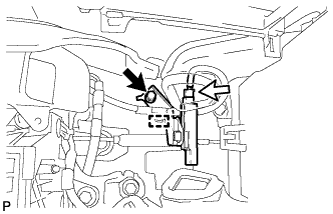

| 7. СНИМИТЕ ВНУТРЕННЮЮ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА № 1 В СБОРЕ |
Расцепите зажим.
 |
Выверните болт.
Отсоедините разъем и снимите внутреннюю антенну электронного ключа № 1 в сборе.
- ПРИМЕЧАНИЕ:
- При снятии внутренней антенны электронного ключа в сборе соблюдайте осторожность. В случае падения антенны замените ее новой.
