DTC P2769 Короткое замыкание в цепи электромагнитного клапана муфты гидротрансформатора (электромагнитного клапана переключения передач SL) |
DTC P2770 Обрыв в цепи электромагнитного клапана муфты гидротрансформатора (электромагнитного клапана переключения передач SL) |
ОПИСАНИЕ
Включаясь и выключаясь посредством сигналов, поступающих из TCM, электромагнитный клапан переключения передач SL регулирует гидравлическое давление, действующее на релейный клапан блокировки, который управляет работой муфты блокировки.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
P2769
| Во время работы электромагнитного клапана SL TCM регистрирует короткое замыкание в цепи электромагнитного клапана SL (логика диагностирования за 2 поездки).
| - Короткое замыкание в цепи электромагнитного клапана переключения передач SL
- Электромагнитный клапан переключения передач SL
- TCM
|
P2770
| При выключенном электромагнитном клапане SL TCM регистрирует обрыв в цепи электромагнитного клапана SL (логика диагностирования за 2 поездки).
| - Обрыв в цепи электромагнитного клапана переключения передач SL
- Электромагнитный клапан переключения передач SL
- TCM
|
Работа в аварийном режиме:Когда TCM обнаруживает неисправность, он выключает электромагнитный клапан переключения передач SL.
ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ
Исходя из сигналов датчика положения дроссельной заслонки, датчика расхода воздуха и датчика положения коленчатого вала, TCM формирует сигнал для электромагнитного клапана переключения передач SL, тем самым регулируя гидравлическое давление и обеспечивая более плавное включение гидротрансформатора. Электромагнитный клапан переключения передач SL реагирует на команды TCM. Этот клапан управляет релейным клапаном блокировки, обеспечивая работу функции блокировки гидротрансформатора. Когда TCM обнаруживает обрыв или короткое замыкание в цепи электромагнитного клапана переключения передач SL, он включает MIL.

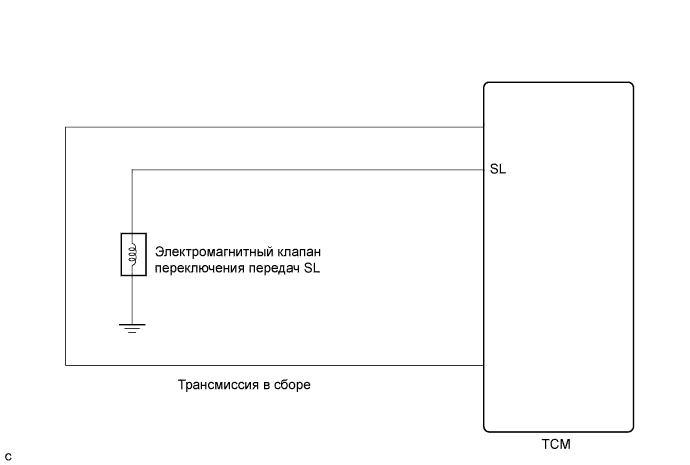

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL) |
Снимите TCM с трансмиссии.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
6 (SL) - масса
| 20°C (68°F)
| 11-15 Ом
|

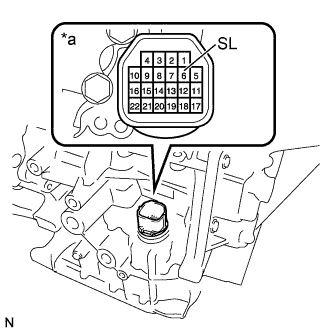

Обозначения на рисунке*a
| Устройство с неподсоединенным жгутом проводов
(жгут электропроводки трансмиссии)
|
| 2.ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL |
Снимите электромагнитный клапан переключения передач SL.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
Разъем электромагнитного клапана (SL) - корпус электромагнитного клапана (SL)
| 20°C (68°F)
| 11 - 15 Ом
|
Обозначения на рисунке*1
| Электромагнитный клапан переключения передач SL
|
| | ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL (Нажмите здесь) |
|
|
