Оси И Дифференциал. Опорная втулка кулака задней подвески снятие

Опорная Втулка Кулака Задней Подвески -- Снятие

1. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

2. СНИМИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

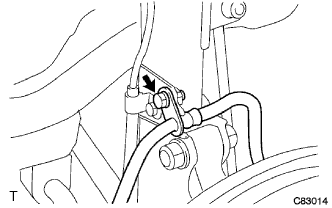

Выверните болт и отсоедините задний гибкий шланг от заднего амортизатора в сборе.

Выверните 2 болта и снимите суппорт заднего дискового тормоза в сборе.
ПРИМЕЧАНИЕ:
Суппорт заднего дискового тормоза в сборе не должен висеть на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным приспособлением.

3. СНИМИТЕ ПРОБКУ РЕГУЛИРОВОЧНОГО ОТВЕРСТИЯ КОЛОДКИ СТОЯНОЧНОГО ТОРМОЗА

4. СНИМИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК

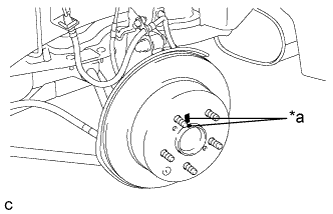

Нанесите метки на задний тормозной диск и ступицу заднего колеса.
Обозначения на рисунке
*a
Метка

Обозначения на рисунке
*a	Метка

Отпустите стояночный тормоз и снимите задний тормозной диск.
УКАЗАНИЕ:
Если диск снимается с трудом, поверните регулятор колодок с помощью отвертки, как показано на рисунке, чтобы сжать колодки стояночного тормоза.

5. ОТСОЕДИНИТЕ КАБЕЛЬ ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

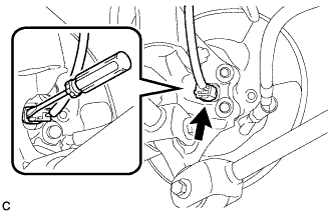

С помощью отвертки отсоедините разъем от заднего датчика частоты вращения.
ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не повредить задний датчик частоты вращения.

6. СНИМИТЕ СТУПИЦУ И ПОДШИПНИК ЗАДНЕГО КОЛЕСА В СБОРЕ

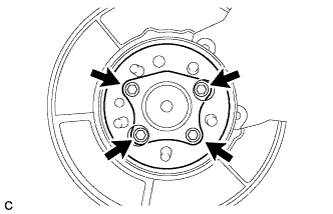

Выверните 4 болта и снимите ступицу и подшипник задней полуоси в сборе.
ПРИМЕЧАНИЕ:
Стояночный тормоз в сборе не должен висеть на тросе привода стояночного тормоза, поэтому его следует закрепить проводом или каким-либо аналогичным приспособлением.

7. СНИМИТЕ ЗАДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ В СБОРЕ (для моделей с датчиком высоты подвески)

При отсоединении правого рычага задней подвески № 2 в сборе необходимо снять задний датчик высоты подвески в сборе.

8. СНИМИТЕ ЗАДНИЙ РАСКОС В СБОРЕ

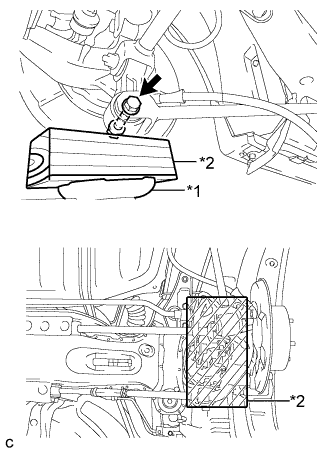

Обозначения на рисунке
*1	Домкрат
*2	Деревянный брусок

Выверните болт, отверните гайку и отсоедините задний раскос в сборе (с задней стороны) от кулака задней подвески в сборе.
ПРИМЕЧАНИЕ:
При выворачивании болта удерживайте гайку, не давая ей вращаться.

9. ОТСОЕДИНИТЕ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 2 В СБОРЕ

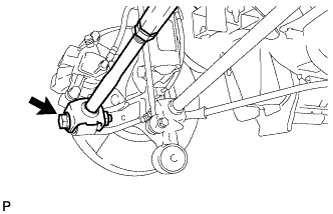

Выверните болт, отверните гайку и отсоедините рычаг задней подвески № 2 (с наружной стороны) от кулака задней подвески.
ПРИМЕЧАНИЕ:
При выворачивании болта удерживайте гайку, не давая ей вращаться.

10. ОТСОЕДИНИТЕ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

Выверните болт, отверните гайку и отсоедините рычаг задней подвески № 1 (с наружной стороны) от кулака задней подвески.
ПРИМЕЧАНИЕ:
При выворачивании болта удерживайте гайку, не давая ей вращаться.

11. СНИМИТЕ КУЛАК ЗАДНЕЙ ПОДВЕСКИ В СБОРЕ

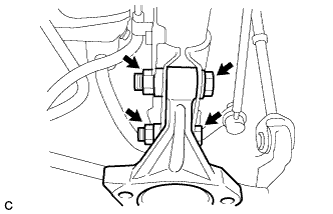

Выверните 2 болта, отверните 2 гайки и снимите кулак задней подвески в сборе с заднего амортизатора.
ПРИМЕЧАНИЕ:
При отворачивании гаек удерживайте болты, не давая им вращаться.
