  1. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ № 2

  2. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ

  3. ОТДЕЛИТЕ ЧЕХОЛ ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ

  4. СНИМИТЕ ВНУТРЕННИЙ ШАРНИР ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА В СБОРЕ

  5. СНИМИТЕ ЧЕХОЛ ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ

  6. СНИМИТЕ ДЕМПФЕР ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА

  7. СНИМИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ № 2

  8. СНИМИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ

  9. СНИМИТЕ ЧЕХОЛ НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ

  10. СНИМИТЕ ПЫЛЬНИК ЛЕВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА

  11. СНИМИТЕ ПЫЛЬНИК ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА

  12. СНИМИТЕ ПЫЛЬНИК ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (с правой стороны)

  13. СНИМИТЕ ПОДШИПНИК ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (с правой стороны)

Передний Приводной Вал В Сборе (Для Моделей С 1Az-Fe) -- Разборка



1. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ № 2


    Camry ASV50 GSV50 ACV51

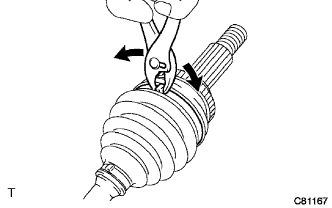

  1. С помощью круглогубцев снимите хомут чехла внутреннего шарнира передней полуоси № 2.



2. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ
УКАЗАНИЕ:
Выполните те же действия, что и для хомута чехла внутреннего шарнира передней полуоси № 2.


3. ОТДЕЛИТЕ ЧЕХОЛ ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ

  1. Отделите чехол внутреннего шарнира передней полуоси от внутреннего шарнира переднего привода в сборе.



4. СНИМИТЕ ВНУТРЕННИЙ ШАРНИР ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА В СБОРЕ

  1. Удалите старую консистентную смазку с внутреннего шарнира переднего приводного вала в сборе.



    Camry ASV50 GSV50 ACV51.Приводной Вал Карданный Вал.Система Приводных Валов.Передний приводной вал в сборе (для моделей с 1az-fe) разборка

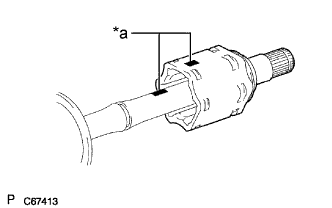

  1. Нанесите метки на внутренний шарнир переднего приводного вала в сборе и вал наружного шарнира переднего приводного вала в сборе.

    Обозначения на рисунке
    *a
    		Метка
    ПРИМЕЧАНИЕ:
    Не наносите метки бородком.

  1. Снимите внутренний шарнир переднего приводного вала в сборе с вала наружного шарнира переднего приводного вала в сборе.

  1. Зажмите приводной вал в тисках между алюминиевыми пластинами.

    ПРИМЕЧАНИЕ:
    Не затягивайте тиски слишком сильно.


    Camry ASV50 GSV50 ACV51

  1. С помощью съемника стопорных колец снимите пружинное стопорное кольцо вала с вала наружного шарнира переднего приводного вала в сборе.



    Camry ASV50 GSV50 ACV51.Приводной Вал Карданный Вал.Система Приводных Валов.Передний приводной вал в сборе (для моделей с 1az-fe) разборка

  1. Нанесите метки на вал наружного шарнира переднего приводного вала в сборе и триподное соединение.

    Обозначения на рисунке
    *a
    		Метка
    ПРИМЕЧАНИЕ:
    Не наносите метки бородком.

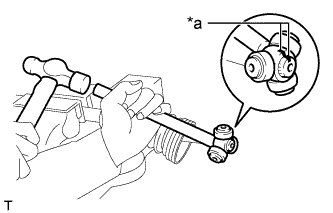

  1. С помощью латунного стержня и молотка выбейте триподное соединение с вала наружного шарнира переднего приводного вала в сборе.

    ПРИМЕЧАНИЕ:
    1. Не ударяйте по роликам.
    2. Не допускайте падения триподного соединения.


5. СНИМИТЕ ЧЕХОЛ ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ

  1. Снимите хомут чехла внутреннего шарнира передней полуоси № 2, чехол внутреннего шарнира и хомут чехла внутреннего шарнира передней полуоси.



6. СНИМИТЕ ДЕМПФЕР ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА


    Camry ASV50 GSV50 ACV51

  1. С помощью круглогубцев снимите хомут демпфера переднего приводного вала.

  1. Снимите демпфер переднего приводного вала.



7. СНИМИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ № 2


    Camry ASV50 GSV50 ACV51

  1. С помощью плоскогубцев снимите хомут чехла наружного шарнира передней полуоси № 2.



8. СНИМИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для хомута чехла наружного шарнира передней полуоси № 2.


9. СНИМИТЕ ЧЕХОЛ НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ

  1. Снимите хомут чехла наружного шарнира передней полуоси, чехол наружного шарнира и хомут чехла наружного шарнира передней полуоси № 2 с вала наружного шарнира передней полуоси в сборе.

  1. Удалите консистентную смазку с наружного шарнира.



10. СНИМИТЕ ПЫЛЬНИК ЛЕВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА


    Camry ASV50 GSV50 ACV51.Приводной Вал Карданный Вал.Система Приводных Валов.Передний приводной вал в сборе (для моделей с 1az-fe) разборка

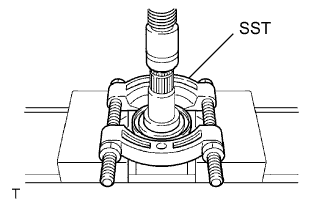

  1. С помощью SST и оправки снимите передний пыльник левого приводного вала.

    SST
    09950-00020
    ПРИМЕЧАНИЕ:
    1. Будьте осторожны, чтобы не уронить внутренний шарнир переднего приводного вала в сборе.
    2. Не затягивайте SST чрезмерно.


11. СНИМИТЕ ПЫЛЬНИК ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА


    Camry ASV50 GSV50 ACV51

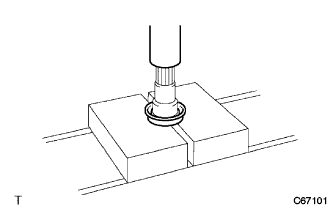

  1. С помощью пресса снимите правый передний пыльник приводного вала.

    ПРИМЕЧАНИЕ:
    Будьте осторожны, чтобы не уронить внутренний шарнир переднего приводного вала в сборе.


12. СНИМИТЕ ПЫЛЬНИК ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (с правой стороны)


    Camry ASV50 GSV50 ACV51.Приводной Вал Карданный Вал.Система Приводных Валов.Передний приводной вал в сборе (для моделей с 1az-fe) разборка

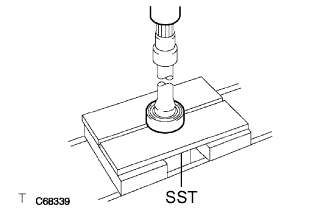

  1. С помощью SST и оправки снимите передний пыльник приводного вала.

    SST
    09950-00020
    ПРИМЕЧАНИЕ:
    1. Будьте осторожны, чтобы не уронить внутренний шарнир переднего приводного вала в сборе.
    2. Не затягивайте SST чрезмерно.


13. СНИМИТЕ ПОДШИПНИК ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (с правой стороны)


    Camry ASV50 GSV50 ACV51

  1. С помощью съемника стопорных колец снимите пружинное стопорное кольцо отверстия приводного вала.



    Camry ASV50 GSV50 ACV51.Приводной Вал Карданный Вал.Система Приводных Валов.Передний приводной вал в сборе (для моделей с 1az-fe) разборка

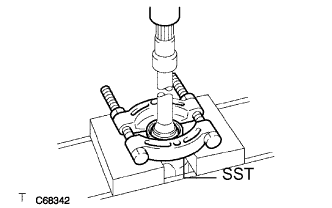

  1. С помощью SST и оправки снимите подшипник переднего приводного вала.

    SST
    09527-10011
    ПРИМЕЧАНИЕ:
    Будьте осторожны, чтобы не уронить внутренний шарнир переднего приводного вала в сборе.
