Передний Приводной Вал В Сборе (Для Моделей С 2Ar-Fe) -- Разборка



1. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ № 2 (для моделей производства TMC)


  1. Для быстросъемного хомута:



      Camry ASV50 GSV50 ACV51.Приводной Вал Карданный Вал.Система Приводных Валов.Передний приводной вал в сборе (для моделей с 2ar-fe) разборка

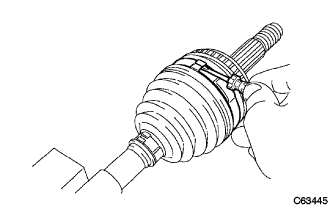

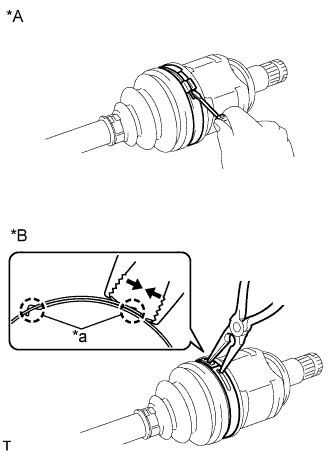

    1. С помощью отвертки снимите хомут чехла внутреннего шарнира передней полуоси № 2.

      Обозначения на рисунке
      *A
      		Для быстросъемного хомута
      *B
      		Для хомута зубчатого типа

  1. Для хомута зубчатого типа:

    1. С помощью круглогубцев снимите хомут чехла внутреннего шарнира передней полуоси № 2.

      Обозначения на рисунке
      *a
      		захваты


2. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ № 2 (кроме моделей производства TMC)


    Camry ASV50 GSV50 ACV51

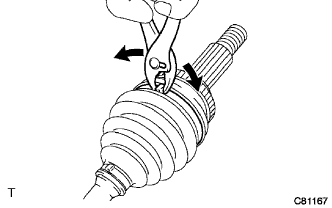

  1. С помощью круглогубцев снимите хомут чехла внутреннего шарнира передней полуоси № 2.



3. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ (для моделей производства TMC)
УКАЗАНИЕ:
Выполните те же действия, что и для хомута чехла внутреннего шарнира передней полуоси № 2.


4. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ (кроме моделей производства TMC)
УКАЗАНИЕ:
Выполните те же действия, что и для хомута чехла внутреннего шарнира передней полуоси № 2.


5. ОТДЕЛИТЕ ЧЕХОЛ ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ

  1. Отделите чехол внутреннего шарнира передней полуоси от внутреннего шарнира переднего привода в сборе.



6. СНИМИТЕ ВНУТРЕННИЙ ШАРНИР ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА В СБОРЕ (для моделей производства TMC)

  1. Удалите старую консистентную смазку с внутреннего шарнира переднего приводного вала в сборе.



    Camry ASV50 GSV50 ACV51.Приводной Вал Карданный Вал.Система Приводных Валов.Передний приводной вал в сборе (для моделей с 2ar-fe) разборка

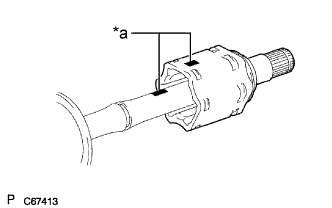

  1. Нанесите метки на внутренний шарнир переднего приводного вала в сборе и вал наружного шарнира переднего приводного вала в сборе.

    Обозначения на рисунке
    *a
    		Метка
    ПРИМЕЧАНИЕ:
    Не наносите метки бородком.

  1. Снимите внутренний шарнир переднего приводного вала в сборе с вала наружного шарнира переднего приводного вала в сборе.

  1. Зажмите приводной вал в тисках между алюминиевыми пластинами.

    ПРИМЕЧАНИЕ:
    Не затягивайте тиски слишком сильно.


    Camry ASV50 GSV50 ACV51

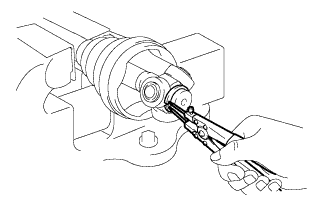

  1. С помощью съемника стопорных колец снимите пружинное стопорное кольцо вала с вала наружного шарнира переднего приводного вала в сборе.



    Camry ASV50 GSV50 ACV51.Приводной Вал Карданный Вал.Система Приводных Валов.Передний приводной вал в сборе (для моделей с 2ar-fe) разборка

  1. Нанесите метки на вал наружного шарнира переднего приводного вала в сборе и триподное соединение.

    Обозначения на рисунке
    *a
    		Метка
    ПРИМЕЧАНИЕ:
    Не наносите метки бородком.

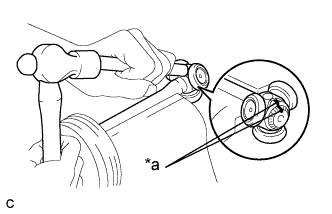

  1. С помощью латунного стержня и молотка выбейте триподное соединение с вала наружного шарнира переднего приводного вала в сборе.

    ПРИМЕЧАНИЕ:
    1. Не ударяйте по роликам.
    2. Не допускайте падения триподного соединения.


7. СНИМИТЕ ВНУТРЕННИЙ ШАРНИР ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА В СБОРЕ (кроме моделей производства TMC)

  1. Удалите старую консистентную смазку с внутреннего шарнира переднего приводного вала в сборе.



    Camry ASV50 GSV50 ACV51.Приводной Вал Карданный Вал.Система Приводных Валов.Передний приводной вал в сборе (для моделей с 2ar-fe) разборка

  1. Нанесите метки на внутренний шарнир переднего приводного вала в сборе и вал наружного шарнира переднего приводного вала в сборе.

    Обозначения на рисунке
    *a
    		Метка
    ПРИМЕЧАНИЕ:
    Не наносите метки бородком.

  1. Снимите внутренний шарнир переднего приводного вала в сборе с вала наружного шарнира переднего приводного вала в сборе.

  1. Зажмите приводной вал в тисках между алюминиевыми пластинами.

    ПРИМЕЧАНИЕ:
    Не затягивайте тиски слишком сильно.


    Camry ASV50 GSV50 ACV51

  1. С помощью съемника стопорных колец снимите пружинное стопорное кольцо вала с вала наружного шарнира переднего приводного вала в сборе.



    Camry ASV50 GSV50 ACV51.Приводной Вал Карданный Вал.Система Приводных Валов.Передний приводной вал в сборе (для моделей с 2ar-fe) разборка

  1. Нанесите метки на вал наружного шарнира переднего приводного вала в сборе и триподное соединение.

    Обозначения на рисунке
    *a
    		Метка
    ПРИМЕЧАНИЕ:
    Не наносите метки бородком.

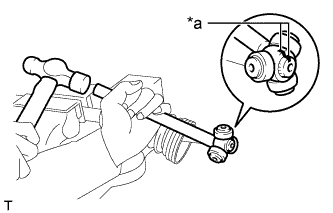

  1. С помощью латунного стержня и молотка выбейте триподное соединение с вала наружного шарнира переднего приводного вала в сборе.

    ПРИМЕЧАНИЕ:
    1. Не ударяйте по роликам.
    2. Не допускайте падения триподного соединения.


8. СНИМИТЕ ЧЕХОЛ ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ

  1. Снимите хомут чехла внутреннего шарнира передней полуоси № 2, чехол внутреннего шарнира и хомут чехла внутреннего шарнира передней полуоси.



9. СНИМИТЕ ДЕМПФЕР ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (для моделей производства TMC)


  1. Для быстросъемного хомута:



      Camry ASV50 GSV50 ACV51.Приводной Вал Карданный Вал.Система Приводных Валов.Передний приводной вал в сборе (для моделей с 2ar-fe) разборка

    1. С помощью отвертки снимите хомут демпфера переднего приводного вала.

      Обозначения на рисунке
      *A
      		Для быстросъемного хомута
      *B
      		Для хомута зубчатого типа

  1. Для хомута зубчатого типа:

    1. С помощью круглогубцев снимите хомут демпфера переднего приводного вала.

      Обозначения на рисунке
      *a
      		захваты

  1. Снимите демпфер переднего приводного вала.



10. СНИМИТЕ ДЕМПФЕР ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (кроме моделей производства TMC)


    Camry ASV50 GSV50 ACV51

  1. С помощью круглогубцев снимите хомут демпфера переднего приводного вала.

  1. Снимите демпфер переднего приводного вала.



11. СНИМИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ № 2 (для моделей производства TMC)


    Camry ASV50 GSV50 ACV51

  1. С помощью отвертки снимите хомут чехла наружного шарнира передней полуоси № 2.



12. СНИМИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ № 2 (кроме моделей производства TMC)


    Camry ASV50 GSV50 ACV51

  1. С помощью плоскогубцев снимите хомут чехла наружного шарнира передней полуоси № 2.



13. СНИМИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ (для моделей производства TMC)
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для хомута чехла наружного шарнира передней полуоси № 2.


14. СНИМИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ (кроме моделей производства TMC)
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для хомута чехла наружного шарнира передней полуоси № 2.


15. СНИМИТЕ ЧЕХОЛ НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ

  1. Снимите хомут чехла наружного шарнира передней полуоси, чехол наружного шарнира и хомут чехла наружного шарнира передней полуоси № 2 с вала наружного шарнира передней полуоси в сборе.

  1. Удалите консистентную смазку с наружного шарнира.



16. СНИМИТЕ ПЫЛЬНИК ЛЕВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА


    Camry ASV50 GSV50 ACV51.Приводной Вал Карданный Вал.Система Приводных Валов.Передний приводной вал в сборе (для моделей с 2ar-fe) разборка

  1. С помощью SST и оправки снимите передний пыльник левого приводного вала.

    SST
    09950-00020
    ПРИМЕЧАНИЕ:
    1. Будьте осторожны, чтобы не уронить внутренний шарнир переднего приводного вала в сборе.
    2. Не затягивайте SST чрезмерно.


17. СНИМИТЕ ПЫЛЬНИК ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА


    Camry ASV50 GSV50 ACV51

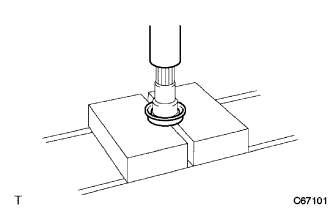

  1. С помощью пресса снимите правый передний пыльник приводного вала.

    ПРИМЕЧАНИЕ:
    Будьте осторожны, чтобы не уронить внутренний шарнир переднего приводного вала в сборе.


18. СНИМИТЕ ПЫЛЬНИК ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (с правой стороны)


    Camry ASV50 GSV50 ACV51.Приводной Вал Карданный Вал.Система Приводных Валов.Передний приводной вал в сборе (для моделей с 2ar-fe) разборка

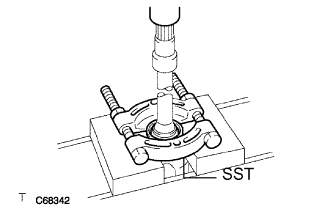

  1. С помощью SST и оправки снимите передний пыльник приводного вала.

    SST
    09950-00020
    ПРИМЕЧАНИЕ:
    1. Будьте осторожны, чтобы не уронить внутренний шарнир переднего приводного вала в сборе.
    2. Не затягивайте SST чрезмерно.


19. СНИМИТЕ ПОДШИПНИК ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (с правой стороны)


    Camry ASV50 GSV50 ACV51

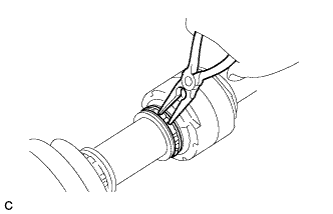

  1. С помощью съемника стопорных колец снимите пружинное стопорное кольцо отверстия приводного вала.



    Camry ASV50 GSV50 ACV51.Приводной Вал Карданный Вал.Система Приводных Валов.Передний приводной вал в сборе (для моделей с 2ar-fe) разборка

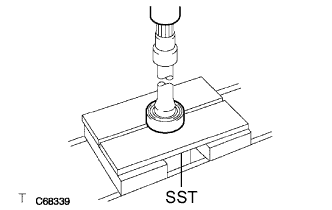

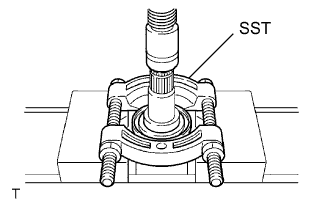

  1. С помощью SST и оправки снимите подшипник переднего приводного вала.

    SST
    09527-10011
    ПРИМЕЧАНИЕ:
    Будьте осторожны, чтобы не уронить внутренний шарнир переднего приводного вала в сборе.
