Передний приводной вал в сборе (для моделей с 1az-fe) проверка. Camry ASV50

Ходовая Часть. Camry ASV50 GSV50 ACV51
Приводной Вал Карданный Вал. Camry ASV50 GSV50 ACV51

  1. ПРОВЕРЬТЕ ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ

Передний Приводной Вал В Сборе (Для Моделей С 1Az-Fe) -- Проверка



1. ПРОВЕРЬТЕ ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ


    Camry ASV50 GSV50 ACV51

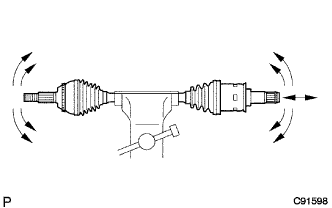

  1. Убедитесь в отсутствии избыточного люфта наружного шарнира в радиальном направлении.

  1. Проверьте плавность движения внутреннего шарнира в осевом направлении.

  1. Убедитесь в отсутствии избыточного люфта внутреннего шарнира в радиальном направлении.

  1. Проверьте, не повреждены ли чехлы.



    Camry ASV50 GSV50 ACV51.Приводной Вал Карданный Вал.Система Приводных Валов.Передний приводной вал в сборе (для моделей с 1az-fe) проверка

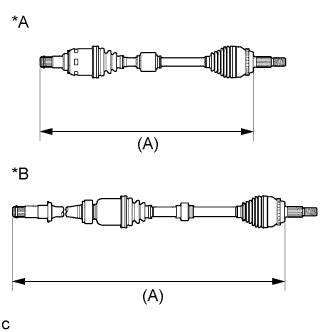

  1. Проверьте, соответствуют ли размеры приводного вала (А) следующим спецификациям.

    Обозначения на рисунке
    *A
    		Левая сторона
    *B
    		Правая сторона
    ПРИМЕЧАНИЕ:
    Во время проверки удерживайте приводной вал в сборе в горизонтальном положении.
    Размер (A):

    		Размер (A)
    Левая сторона
    		600,4 мм (1,97 фута)
    Правая сторона
    		898,6 мм (2,95 фута)
