АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ УРОВНЕМ ФАР - Цепь контакта LVL


ОПИСАНИЕ

  1. При соединении контактов LVL и CG разъема DLC3 ЭБУ системы управления уровнем фар инициализирует сигнал датчика высоты подвески.

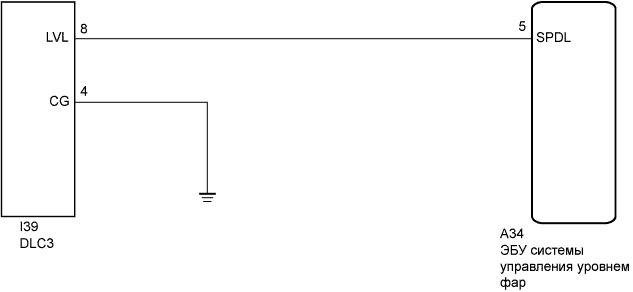

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения.Автоматическая система управления уровнем фар цепь контакта lvl


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (DLC3 - ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР)

  1. Отсоедините разъем A34 ЭБУ системы управления уровнем фар.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    A34-5 (SPDL) - I39-8 (LVL)
    		Всегда
    		Менее 1 Ом
    A34-5 (SPDL) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (DLC3 - МАССА)

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I39-4 (CG) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
