Топливный насос снятие. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Топливная Система Двигателя 1Az-Fe. Camry ASV50 GSV50 ACV51

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. СБРОСЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

  3. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  4. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  5. СНИМИТЕ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ

  6. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕГО ПОЛА

  7. ОТСОЕДИНИТЬ ТРУБОПРОВОД ТОПЛИВНОГО НАСОСА В СБОРЕ

  8. СНИМИТЕ УСТАНОВОЧНУЮ ПЛАСТИНУ ПРОДУВОЧНОГО ПАТРУБКА ТОПЛИВНОГО БАКА

  9. СНИМИТЕ ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ

Топливный Насос -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (Нажмите здесь).


2. СБРОСЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ
(Нажмите здесь)


3. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


4. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Топливная Система Двигателя 1Az-Fe.Топливная Система Двигателя.Топливный насос снятие

  1. Открепите крепление подушки сиденья от кузова автомобиля, как показано на рисунке.

    Номинальная величина
    a
    		100 мм (3,94 дюйма) или менее
    ПРИМЕЧАНИЕ:
    Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

    1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.

    2. Повторите описанный выше шаг для другого крепления.

  1. Снимите подушку заднего сиденья в сборе.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


5. СНИМИТЕ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ


    Camry ASV50 GSV50 ACV51

  1. Освободите захват и снимите крепление подушки заднего сиденья.

    ПРИМЕЧАНИЕ:
    Крепления подушки заднего сиденья не подлежат повторному использованию.
    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


6. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕГО ПОЛА


    Camry ASV50 GSV50 ACV51

  1. Снимите крышку технологического отверстия заднего пола.

  1. Отсоедините разъем топливного насоса.



7. ОТСОЕДИНИТЬ ТРУБОПРОВОД ТОПЛИВНОГО НАСОСА В СБОРЕ


    Camry ASV50 GSV50 ACV51.Топливная Система Двигателя 1Az-Fe.Топливная Система Двигателя.Топливный насос снятие

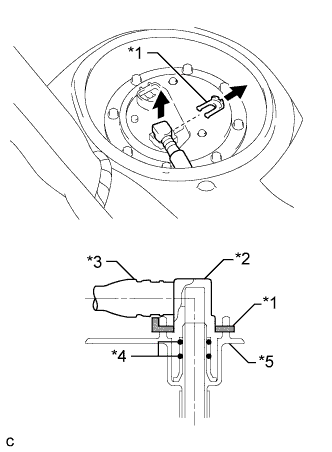

  1. Снимите зажим трубного соединения и вытяните трубку топливного насоса.

    Обозначения на рисунке
    *1
    		Зажим трубного соединения
    *2
    		Разъем топливопровода
    *3
    		Трубка топливного насоса
    *4
    		Кольцевое уплотнение
    *5
    		Пластина топливозаборника
    ПРИМЕЧАНИЕ:
    1. Перед выполнением этой операции очистите разъем топливопровода от посторонних частиц.
    2. Не допускайте образования царапин и загрязнений на разъединенных деталях, поскольку соединение разъема топливопровода и рампы герметизируется с помощью кольцевого уплотнения.
    3. Соединитель топливопровода должен отсоединяться исключительно вручную.
    4. Не изгибайте, не проворачивайте и не перекручивайте трубопровод топливного насоса.
    5. Обеспечьте защиту отсоединенной детали, поместив ее в полиэтиленовый пакет после отсоединения топливопровода.
    6. Если соединитель топливопровода и пластина топливозаборника не разъединяются, подвигайте детали вперед-назад, чтобы освободить их.


8. СНИМИТЕ УСТАНОВОЧНУЮ ПЛАСТИНУ ПРОДУВОЧНОГО ПАТРУБКА ТОПЛИВНОГО БАКА


    Camry ASV50 GSV50 ACV51

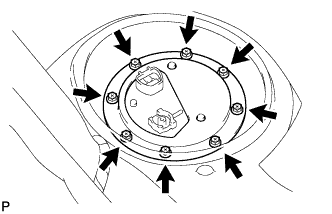

  1. Выверните 8 болтов и снимите установочную пластину трубки продувки топливного бака.



9. СНИМИТЕ ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ


    Camry ASV50 GSV50 ACV51

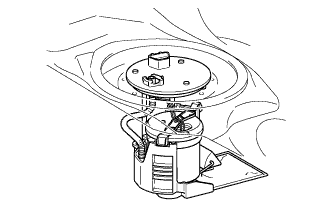

  1. Снимите с топливного бака топливозаборник в сборе с насосом и датчиком уровня топлива.

    ПРИМЕЧАНИЕ:
    1. Не повредите всасывающий фильтр.
    2. Убедитесь, что рычаг датчика уровня топлива не деформирован.


    Camry ASV50 GSV50 ACV51.Топливная Система Двигателя 1Az-Fe.Топливная Система Двигателя.Топливный насос снятие

  1. Снимите с топливозаборника установочную прокладку топливозаборника с топливозаборника с бензонасосом и датчиком уровня топлива в сборе.

    Обозначения на рисунке
    *1
    		Установочная прокладка топливозаборника
