Радиатор снятие. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Охлаждения Двигателя 1Az-Fe. Camry ASV50 GSV50 ACV51

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

  3. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

  4. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА

  5. СНИМИТЕ ПРАВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  6. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  7. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  8. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ

  9. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

  10. СНИМИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ

  11. ОТСОЕДИНИТЕ ШЛАНГ РАДИАТОРА № 1

  12. ОТСОЕДИНИТЕ ШЛАНГ РАДИАТОРА № 2

  13. ОТСОЕДИНИТЕ ВПУСКНОЙ ПАТРУБОК МАСЛЯНОГО РАДИАТОРА № 1

  14. ОТСОЕДИНИТЕ ВЫПУСКНОЙ ПАТРУБОК МАСЛЯНОГО РАДИАТОРА № 1

  15. СНИМИТЕ ЗАМОК КАПОТА В СБОРЕ

  16. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА

  17. СНИМИТЕ РАДИАТОР В СБОРЕ

Радиатор -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (Нажмите здесь).


2. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ
ПРИМЕЧАНИЕ:
Не снимайте пробку радиатора или пробку сливного крана радиатора, когда двигатель и радиатор еще горячие. Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.

  1. Ослабьте пробку сливного крана радиатора.

  1. Ослабьте пробку сливного крана блока цилиндров.



  1. Снимите пробку радиатора.


    Camry ASV50 GSV50 ACV51.Система Охлаждения Двигателя 1Az-Fe.Система Охлаждения.Радиатор снятие


    Обозначения на рисунке
    *1
    		Пробка радиатора
    		*2
    		Пробка сливного крана радиатора
    *3
    		Пробка сливного крана блока цилиндров
    		-

    УКАЗАНИЕ:
    Слейте охлаждающую жидкость двигателя в резервуар и утилизируйте ее в соответствии с местными требованиями.


3. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА


4. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА


5. СНИМИТЕ ПРАВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


6. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


7. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


8. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ
(Нажмите здесь)


9. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 болта и снимите входной патрубок воздушного фильтра в сборе.



10. СНИМИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отсоедините шланг расширительного бачка системы охлаждения.

  1. Выверните 2 болта и снимите расширительный бачок системы охлаждения в сборе.



11. ОТСОЕДИНИТЕ ШЛАНГ РАДИАТОРА № 1


    Camry ASV50 GSV50 ACV51

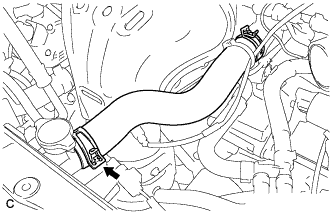

  1. Отсоедините шланг радиатора № 1.



12. ОТСОЕДИНИТЕ ШЛАНГ РАДИАТОРА № 2


    Camry ASV50 GSV50 ACV51

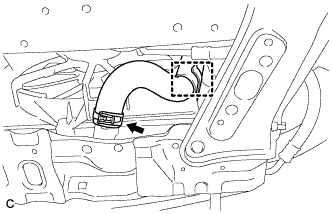

  1. Отсоедините шланг радиатора № 2 и зажим.



13. ОТСОЕДИНИТЕ ВПУСКНОЙ ПАТРУБОК МАСЛЯНОГО РАДИАТОРА № 1


    Camry ASV50 GSV50 ACV51

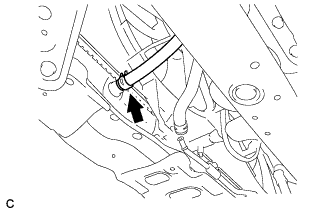

  1. Отсоедините впускной шланг масляного радиатора № 1.



14. ОТСОЕДИНИТЕ ВЫПУСКНОЙ ПАТРУБОК МАСЛЯНОГО РАДИАТОРА № 1


    Camry ASV50 GSV50 ACV51

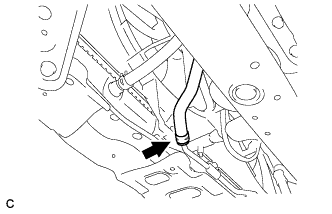

  1. Отсоедините выпускной патрубок масляного радиатора № 1.



15. СНИМИТЕ ЗАМОК КАПОТА В СБОРЕ


    Camry ASV50 GSV50 ACV51.Система Охлаждения Двигателя 1Az-Fe.Система Охлаждения.Радиатор снятие

  1. С помощью отвертки снимите колпачок гайки замка капота.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента
    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    Camry ASV50 GSV50 ACV51

  1. Отсоедините разъем.



    Camry ASV50 GSV50 ACV51.Система Охлаждения Двигателя 1Az-Fe.Система Охлаждения.Радиатор снятие

  1. Выверните 2 болта и болт замка капота.

    Обозначения на рисунке
    *1
    		Болт замка капота


    Camry ASV50 GSV50 ACV51

  1. Отсоедините трос управления замком капота в сборе и снимите замок капота в сборе.



16. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА


    Camry ASV50 GSV50 ACV51

  1. Отсоедините 2 разъема.



    Camry ASV50 GSV50 ACV51

  1. Отсоедините зажим троса управления замком капота, выверните 5 болтов и снимите верхнюю опору радиатора.

  1. Снимите 2 подкладки кронштейна радиатора.



17. СНИМИТЕ РАДИАТОР В СБОРЕ


    Camry ASV50 GSV50 ACV51

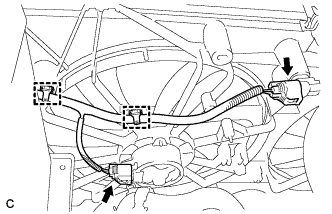

  1. Отсоедините 2 зажима и 2 разъема.



    Camry ASV50 GSV50 ACV51

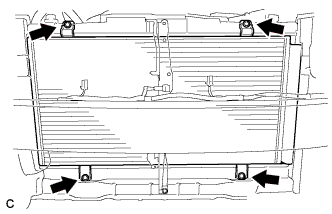

  1. Выверните 4 болта и отсоедините конденсатор в сборе от радиатора в сборе.



    Camry ASV50 GSV50 ACV51

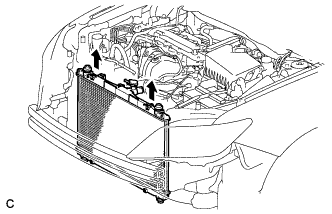

  1. Снимите радиатор в сборе с вентилятором в сборе.

    ПРИМЕЧАНИЕ:
    Не прилагайте чрезмерного усилия к конденсатору или трубе при снятии радиатора в сборе.

  1. Снимите 2 нижних кронштейна радиатора.



    Camry ASV50 GSV50 ACV51

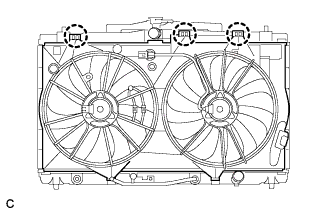

  1. Освободите 3 захвата и поднимите вентилятор в сборе с радиатора.
