Термостат снятие. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Охлаждения Двигателя 2Gr-Fe. Camry ASV50 GSV50 ACV51

  1. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

  2. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ

  3. СНИМИТЕ ОПОРНЫЙ РОЛИК № 2 В СБОРЕ

  4. ОТСОЕДИНИТЕ ШЛАНГ РАДИАТОРА № 2

  5. СНИМИТЕ ВПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

  6. СНИМИТЕ ТЕРМОСТАТ

Термостат -- Снятие



1. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ
ПРИМЕЧАНИЕ:
Не снимайте пробку радиатора, пробки сливных кранов блока цилиндров и пробку сливного крана радиатора, пока двигатель и радиатор не остынут. Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.

  1. Ослабьте пробку сливного крана радиатора.

  1. Ослабьте 2 пробки сливного крана блока цилиндров.



  1. Снимите пробку радиатора.


    Camry ASV50 GSV50 ACV51.Система Охлаждения Двигателя 2Gr-Fe.Система Охлаждения.Термостат снятие


    Обозначения на рисунке
    *1
    		Пробка радиатора
    		*2
    		Пробка сливного крана блока цилиндров
    *3
    		Пробка сливного крана радиатора
    		*4
    		Пробка крана для стравливания воздуха
    УКАЗАНИЕ:
    Слейте охлаждающую жидкость в контейнер и утилизируйте ее в соответствии с местными требованиями.


2. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ
(Нажмите здесь)

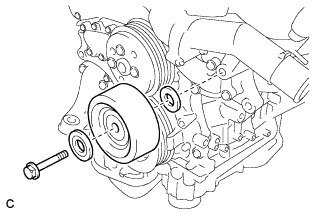

3. СНИМИТЕ ОПОРНЫЙ РОЛИК № 2 В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните болт и снимите крышку опорного ролика № 2 и опорный ролик № 2 и крышку опорного ролика.

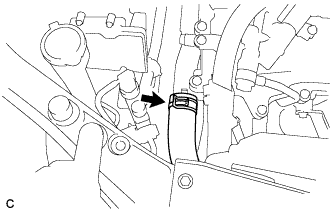

4. ОТСОЕДИНИТЕ ШЛАНГ РАДИАТОРА № 2


    Camry ASV50 GSV50 ACV51

  1. Отсоедините шланг радиатора № 2.

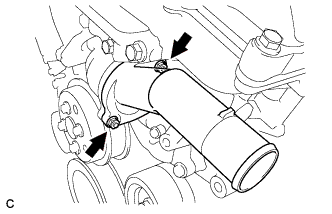

5. СНИМИТЕ ВПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


    Camry ASV50 GSV50 ACV51

  1. Отверните 2 гайки и снимите впускной патрубок охлаждающей жидкости.



6. СНИМИТЕ ТЕРМОСТАТ

  1. Снимите термостат с впускного патрубка охлаждающей жидкости.

  1. Снимите прокладку с термостата.
