Насос системы охлаждения снятие. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Охлаждения Двигателя 2Gr-Fe. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ

  2. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

  3. ОТСОЕДИНИТЕ ПАТРУБОК РАДИАТОРА № 2

  4. СНИМИТЕ ПРАВУЮ СТОЙКУ ОПОРЫ ДВИГАТЕЛЯ № 2 (со стороны стойки опоры двигателя)

  5. СНИМИТЕ ПРАВУЮ СТОЙКУ ОПОРЫ ДВИГАТЕЛЯ № 2 (со стороны впускного коллектора)

  6. СНИМИТЕ КРОНШТЕЙН ТЯГИ УПРАВЛЕНИЯ ПЕРЕМЕЩЕНИЕМ ДВИГАТЕЛЯ

  7. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ПЕРЕДНЕЙ ОПОРЫ ДВИГАТЕЛЯ № 1

  8. СНИМИТЕ ОПОРНЫЙ РОЛИК № 2 В СБОРЕ

  9. СНИМИТЕ ШКИВ НАТЯЖИТЕЛЯ ПОЛИКЛИНОВОГО РЕМНЯ

  10. СНИМИТЕ КОЖУХ ВПУСКНОГО ПАТРУБКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

  11. ОТСОЕДИНИТЕ ШКИВ НАСОСА СИСТЕМЫ ОХЛАЖДЕНИЯ

  12. СНИМИТЕ НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ

Насос Системы Охлаждения -- Снятие



1. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ
(Нажмите здесь)


2. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ
ПРИМЕЧАНИЕ:
Не снимайте пробку радиатора, пробки сливных кранов блока цилиндров и пробку сливного крана радиатора, пока двигатель и радиатор не остынут. Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.

  1. Ослабьте пробку сливного крана радиатора.

  1. Ослабьте 2 пробки сливного крана блока цилиндров.



  1. Снимите пробку радиатора.


    Camry ASV50 GSV50 ACV51.Система Охлаждения Двигателя 2Gr-Fe.Система Охлаждения.Насос системы охлаждения снятие


    Обозначения на рисунке
    *1
    		Пробка радиатора
    		*2
    		Пробка сливного крана блока цилиндров
    *3
    		Пробка сливного крана радиатора
    		*4
    		Пробка крана для стравливания воздуха
    УКАЗАНИЕ:
    Слейте охлаждающую жидкость в контейнер и утилизируйте ее в соответствии с местными требованиями.


3. ОТСОЕДИНИТЕ ПАТРУБОК РАДИАТОРА № 2


    Camry ASV50 GSV50 ACV51

  1. Отсоедините шланг радиатора № 2.



4. СНИМИТЕ ПРАВУЮ СТОЙКУ ОПОРЫ ДВИГАТЕЛЯ № 2 (со стороны стойки опоры двигателя)


    Camry ASV50 GSV50 ACV51

  1. Выверните болт, отверните 2 гайки и снимите правую опору двигателя № 2.



5. СНИМИТЕ ПРАВУЮ СТОЙКУ ОПОРЫ ДВИГАТЕЛЯ № 2 (со стороны впускного коллектора)


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 болта и снимите правую опору двигателя.



6. СНИМИТЕ КРОНШТЕЙН ТЯГИ УПРАВЛЕНИЯ ПЕРЕМЕЩЕНИЕМ ДВИГАТЕЛЯ


    Camry ASV50 GSV50 ACV51

  1. Выверните 4 болта и снимите тягу управления перемещением двигателя вместе с кронштейном.



7. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ПЕРЕДНЕЙ ОПОРЫ ДВИГАТЕЛЯ № 1


    Camry ASV50 GSV50 ACV51.Система Охлаждения Двигателя 2Gr-Fe.Система Охлаждения.Насос системы охлаждения снятие

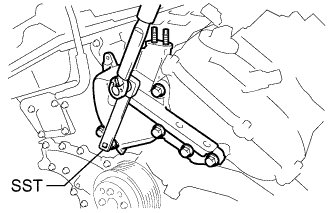

  1. С помощью SST выверните болт.

    SST
    09961-00950
    УКАЗАНИЕ:
    Из-за нехватки пространства невозможно полностью вывернуть болт из левого переднего кронштейна опоры двигателя № 1. Снимите левый передний кронштейн опоры двигателя № 1 вместе с болтом.


    Camry ASV50 GSV50 ACV51

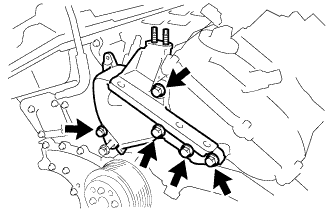

  1. Выверните 5 болта и снимите левый передний кронштейн опоры двигателя № 1.



8. СНИМИТЕ ОПОРНЫЙ РОЛИК № 2 В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните болт и снимите крышку опорного ролика № 2 и опорный ролик № 2 и крышку опорного ролика.



9. СНИМИТЕ ШКИВ НАТЯЖИТЕЛЯ ПОЛИКЛИНОВОГО РЕМНЯ

  1. Снимите 12-гранный ключ 5 мм.



    Camry ASV50 GSV50 ACV51

  1. Выверните болт и снимите шкив натяжителя поликлинового ремня и пылезащитный щиток.

    ПРИМЕЧАНИЕ:

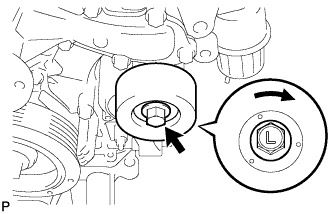

    1. Не поворачивайте болт "L" против часовой стрелки.
    2. Храните шкив натяжителя поликлинового ремня таким образом, чтобы подшипник не мог быть поврежден.


10. СНИМИТЕ КОЖУХ ВПУСКНОГО ПАТРУБКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


    Camry ASV50 GSV50 ACV51.Система Охлаждения Двигателя 2Gr-Fe.Система Охлаждения.Насос системы охлаждения снятие

  1. Отсоедините шланг охлаждающей жидкости.

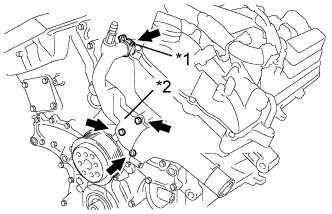

    Обозначения на рисунке
    *1
    		Шланг охлаждающей жидкости
    *2
    		Кожух впускного патрубка охлаждающей жидкости

  1. Выверните 2 болта, отверните гайку и снимите кожух впускного патрубка охлаждающей жидкости.



    Camry ASV50 GSV50 ACV51

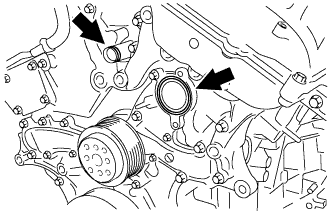

  1. Снимите 2 кольцевых уплотнения.



11. ОТСОЕДИНИТЕ ШКИВ НАСОСА СИСТЕМЫ ОХЛАЖДЕНИЯ


    Camry ASV50 GSV50 ACV51.Система Охлаждения Двигателя 2Gr-Fe.Система Охлаждения.Насос системы охлаждения снятие

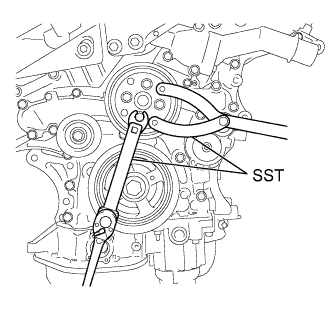

  1. Удерживайте шкив насоса системы охлаждения с помощью SST.

    SST
    09960-10010(09962-01000,09963-00700)

  1. Используя SST и разрезную головку, выверните 4 болта и отсоедините шкив насоса системы охлаждения от насоса системы охлаждения двигателя.

    SST
    09961-00950
    УКАЗАНИЕ:
    Из-за нехватки пространства невозможно полностью снять шкив насоса системы охлаждения с вала насоса системы охлаждения. Снимите шкив насоса системы охлаждения вместе с насосом системы охлаждения двигателя.


12. СНИМИТЕ НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ


    Camry ASV50 GSV50 ACV51

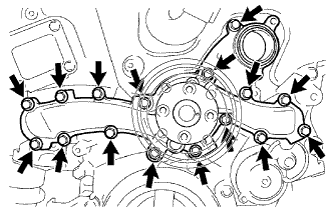

  1. Выверните 16 болтов и снимите насос системы охлаждения двигателя в сборе, шкив насоса системы охлаждения и прокладку.
