Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Система Отопления Кондиционирования. Camry ASV50 GSV50 ACV51

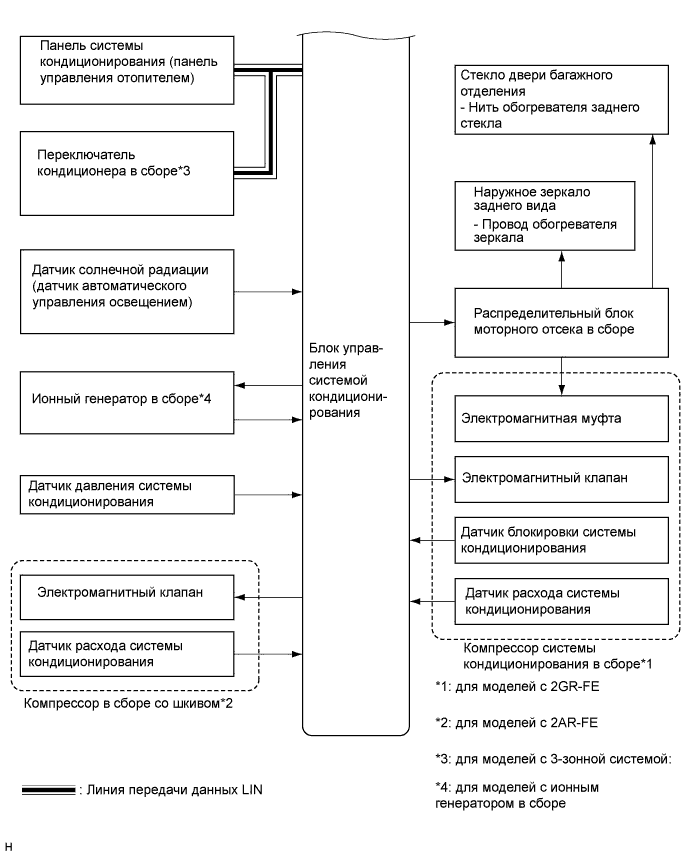

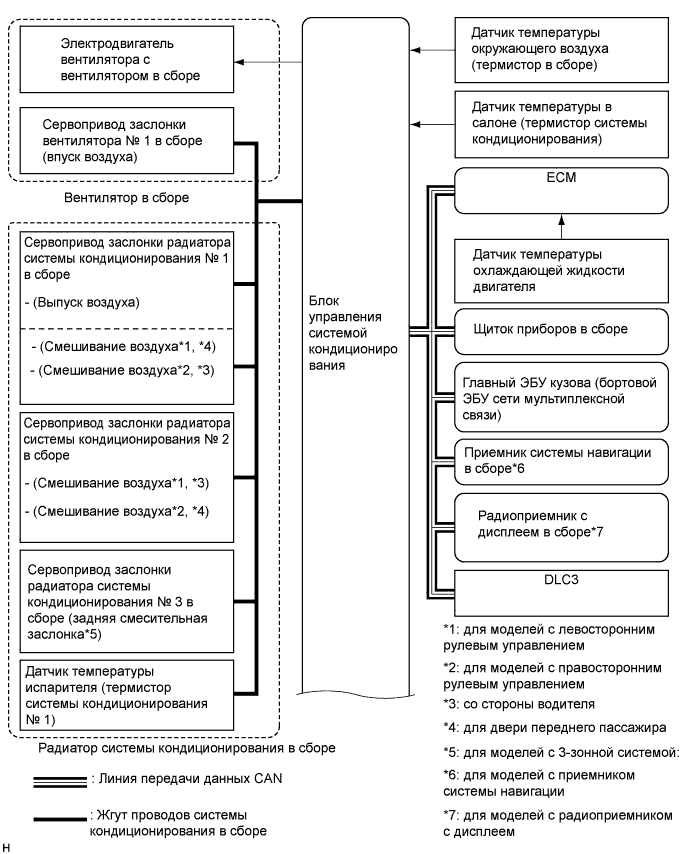

Система Кондиционирования -- Схема Системы |
| Передатчик | Приемник | Сигнал | Линия передачи данных |
| Блок управления системой кондиционирования в сборе | ECM | Сигнал запроса для электромагнитной муфты | CAN |
| Сигнал запроса холостого хода | |||
| Сигнал запроса отопителя на повышение частоты вращения коленчатого вала двигателя на холостом ходу | |||
| Сигнал состояния системы управления дополнительным охлаждением | |||
| Команда включения электродвигателя вентилятора системы охлаждения | |||
| Предварительный сигнал запроса управления системой кондиционирования | |||
| Сигнал запрета отключения при разгоне | |||
| Сигнал температуры окружающего воздуха до коррекции | |||
| Сигнал массового расхода хладагента | |||
| Сигнал температуры пластины испарителя | |||
| Сигнал регулирования тока электромагнитного клапана компрессора | |||
| Сигнал датчика давления газообразного хладагента | |||
| Сигнал запроса включения RDEF | |||
| Сигнал индикации температуры окружающего воздуха | |||
| Блок управления системой кондиционирования в сборе | Приемник системы навигации в сборе*1 Радиоприемник с дисплеем в сборе*2 | Сигнал индикатора AUTO | CAN |
| Сигнал индикатора DEF | |||
| Сигнал индикатора A/C | |||
| Сигнал индикатора скорости вентилятора | |||
| Сигнал индикатора режима воздухораспределения | |||
| Сигнал экранного запроса включения системы кондиционирования | |||
| Сигнал индикации температуры воздуха на месте водителя | |||
| Сигнал индикации температуры на месте переднего пассажира | |||
| Информация о выборе шага вентилятора | |||
| Состояние контролируемой информации | |||
| Сигнал индикации температуры окружающего воздуха | |||
| Сигнал состояния управления системы кондиционирования | |||
| Блок управления системой кондиционирования в сборе | Щиток приборов в сборе | Сигнал индикации температуры окружающего воздуха | CAN |
| Блок управления системой кондиционирования в сборе | Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | Сигнал индикации температуры окружающего воздуха | CAN |
| Сигнал состояния управления системы кондиционирования | |||
| ECM | Блок управления системой кондиционирования в сборе | Сигнал температуры охлаждающей жидкости | CAN |
| Данные о частоте вращения коленчатого вала двигателя | |||
| Сигнал отключения управления системой кондиционирования | |||
| Сигнал запрета плавного регулирования | |||
| Управляющий сигнал отключения кондиционера при замедлении | |||
| Управляющий сигнал дополнительного охлаждения системы кондиционирования при замедлении | |||
| Команда на принудительную рециркуляцию воздуха в салоне при высокой температуре охлаждающей жидкости | |||
| Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | Блок управления системой кондиционирования в сборе | Символ рынка сбыта | CAN |
| Вариант комплектации | |||
| Рулевое колесо | |||
| Запрос на включение противообледенителя | |||
| Запрос на включение кондиционера | |||
| Щиток приборов в сборе | Блок управления системой кондиционирования в сборе | Сигнал скорости автомобиля (от щитка приборов для других устройств) | CAN |
| Панель системы кондиционирования (панель управления отопителем) | Блок управления системой кондиционирования в сборе | Сигнал работы переключателя AUTO | LIN |
| Сигнал работы выключателя OFF | |||
| Сигнал работы переключателя вентилятора (повышение, понижение) | |||
| Сигнал управления переключателем MODE | |||
| Сигнал работы переключателя DEF | |||
| Сигнал работы переключателя RDEF | |||
| Сигнал управления выключателем DUAL | |||
| Сигнал работы переключателя REC/FRS | |||
| Сигнал работы переключателя A/C | |||
| Сигнал управления переключателем установки температуры со стороны водителя | |||
| Сигнал управления переключателем установки температуры со стороны переднего пассажира | |||
| Блок управления системой кондиционирования в сборе | Панель системы кондиционирования (панель управления отопителем) | Сигнал управления отображением для всей передней панели | LIN |
| Сигнал управления отображением в автоматическом режиме | |||
| Сигнал управления отображением скорости вентилятора | |||
| Инструктирующий сигнал индикации системы кондиционирования | |||
| Сигнал управления отображением записи | |||
| Сигнал управления отображением выпуска воздуха со стороны водителя | |||
| Сигнал управления отображением RDEF | |||
| Сигнал управления отображением DUAL | |||
| Сигнал управления отображением для всей передней панели | |||
| Сигнал управления отображением установленной температуры со стороны водителя | |||
| Сигнал управления отображением установленной температуры со стороны переднего пассажира | |||
| Dimmer signal | |||
| Переключатель управления охладителем в сборе*3 | Блок управления системой кондиционирования в сборе | Сигнал управления переключателем установки температуры со стороны заднего пассажира | LIN |
| Блок управления системой кондиционирования в сборе | Переключатель управления охладителем в сборе*3 | Сигнал управления отображением на задней панели | LIN |
| Сигнал управления отображением температуры со стороны заднего пассажира |
- *1: для моделей с приемником системы навигации
- *2: для моделей с радиоприемником с дисплеем
- *3: для 3-зонной системы
