Установка кондиционирования воздуха повторная сборка. Camry ASV50

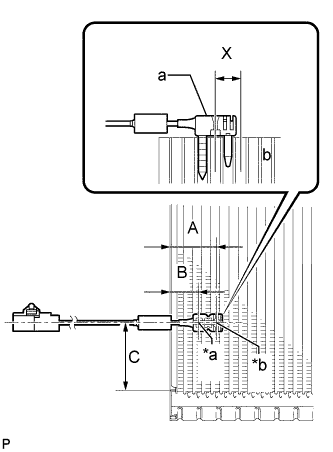

Установите термистор системы кондиционирования № 1, как показано на рисунке.

ПРИМЕЧАНИЕ:

1. Термистор можно вставлять только один раз, поскольку при повторной установке в прежнее положение он не будет плотно зафиксирован.

2. В случае повторного использования испарителя вставляйте термистор в следующий ряд (ряд X на рисунке) по отношению к ряду, куда он был установлен ранее.

3. Не прилагайте чрезмерного усилия к проводу после вставки термистора.

4. Вставляйте термистор прямо до тех пор, пока край пластмассового корпуса "a" не коснется испарителя "b".


Нанесите необходимое количество компрессорного масла на 2 новых кольцевых уплотнения и пригоночные поверхности. Установите 2 кольцевых уплотнения на испаритель системы кондиционирования № 1 в сборе.

Компрессорное масло:

ND-OIL 8 или аналогичное

Установите испаритель системы кондиционирования № 1 в сборе на вентилятор в сборе.

ПРИМЕЧАНИЕ:

Не допускайте налипания грязи и посторонних материалов на кольцевые уплотнения и пригоночные поверхности кольцевых уплотнений.

Введите в зацепление зажим и установите испаритель системы кондиционирования № 1 в сборе с термистором системы кондиционирования № 1.

УКАЗАНИЕ:

Полностью закройте трубку уплотнительной шайбой.

Введите в зацепление 5 захватов.

Установите плоскую крышку и закрепите ее 6 винтами.

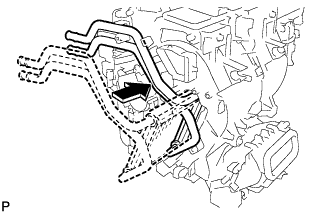

Установите блок радиатора отопителя в сборе на радиатор системы кондиционирования в сборе.

Установите зажим и закрепите его винтом.

Введите в зацепление 3 захвата и установите зажим отопителя.

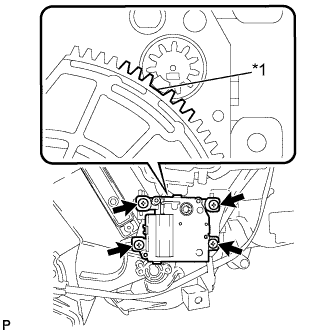

Используя контрольную точку, установите сервопривод радиатора системы кондиционирования № 3 в сборе и закрепите его 4 винтами.

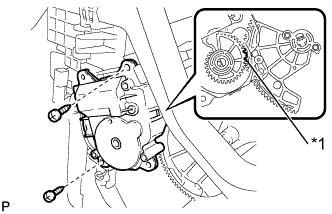

Используя контрольную точку, установите сервопривод радиатора системы кондиционирования № 2 в сборе и закрепите его 2 винтами.

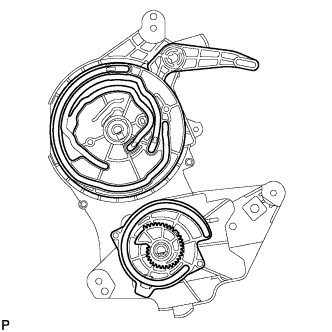

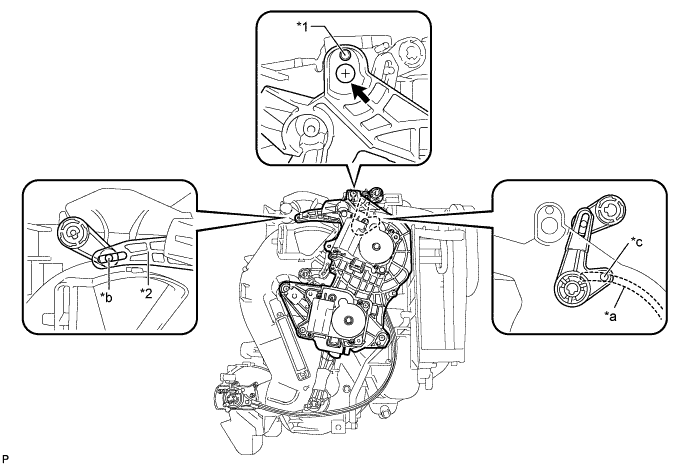

Убедитесь, что прорези, тяги и зубчатые колеса сервопривода заслонки радиатора системы кондиционирования № 1 в сборе располагаются с правильной ориентацией, как показано на рисунке.

Обратите вверх контактные поверхности сервопривода заслонки радиатора системы кондиционирования № 1 в сборе и радиатора системы кондиционирования в сборе для сервопривода заслонки радиатора системы кондиционирования № 1 в сборе.

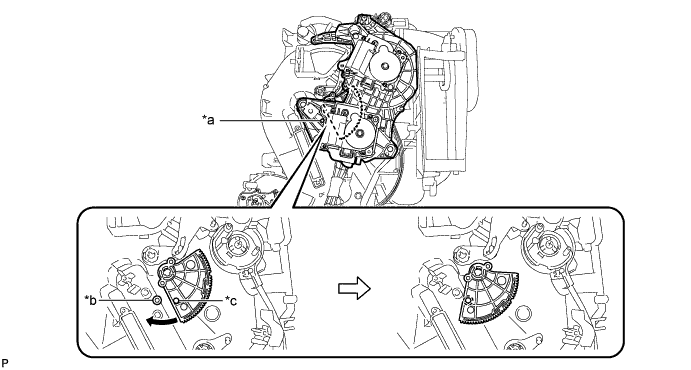

Поверните тягу радиатора системы кондиционирования в сборе полностью влево, как показано на иллюстрации.

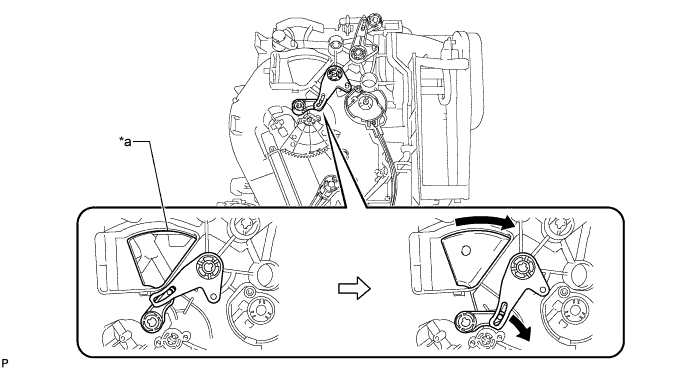

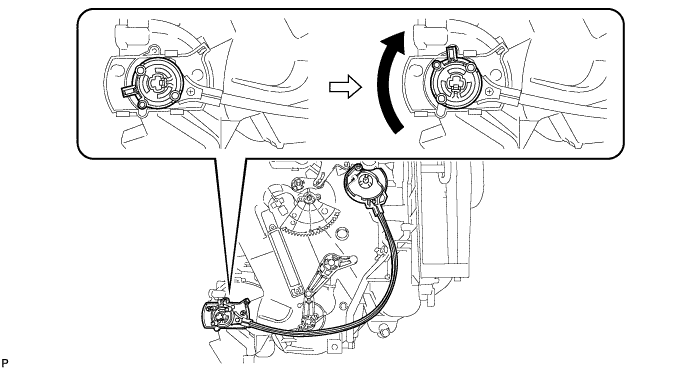

Поверните тягу радиатора системы кондиционирования в сборе вниз, как показано на иллюстрации, и убедитесь, что отверстие воздуховода, служащее для переключения режимов, полностью закрыто.

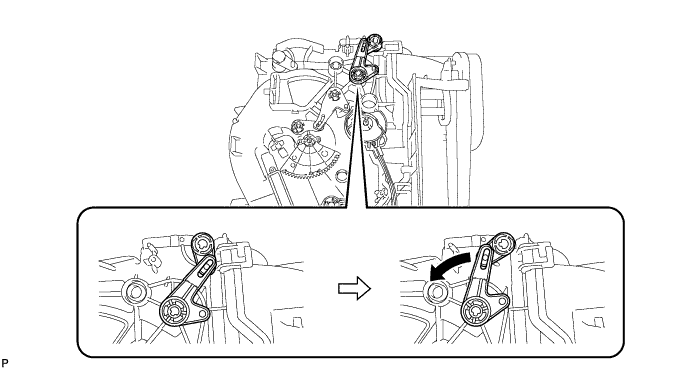

Поверните рычаг радиатора системы кондиционирования в сборе вверх, как показано на иллюстрации.

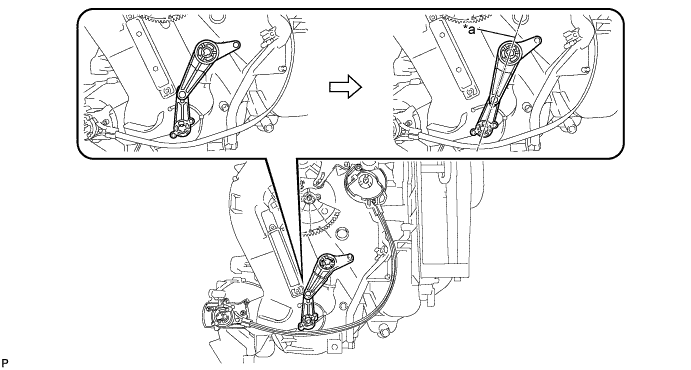

Поверните тягу радиатора системы кондиционирования в сборе, чтобы совместить ее с базовой линией, как показано на иллюстрации.

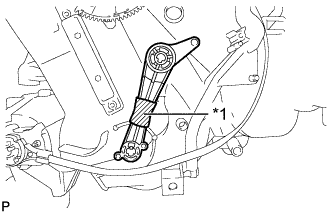

Оберните верхнюю и нижнюю тяги виниловой лентой, чтобы удерживать их совмещенными с базовой линией.

Установите тягу сервопривода заслонки радиатора системы кондиционирования № 1 в сборе на направляющий штифт тяги (A) радиатора системы кондиционирования в сборе, как показано на рисунке.

Расположите направляющее отверстие сервопривода заслонки радиатора системы кондиционирования № 1 в сборе на направляющем штифте радиатора системы кондиционирования в сборе, как показано на рисунке.

Временно вверните винт (на 4-5 витков резьбы).

ПРИМЕЧАНИЕ:

1. Убедитесь, что направляющий штифт тяги (B) вставлен в прорезь сервопривода заслонки радиатора системы кондиционирования № 1 в сборе.

2. Не допускайте наклона радиатора системы кондиционирования в сборе во время установки. Это помогает предотвратить выход направляющих штифтов из положения установки.

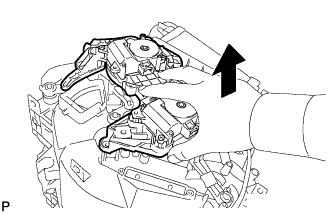

Слегка приподнимите сервопривод заслонки радиатора системы кондиционирования № 1 в сборе, чтобы создать зазор.

Сдвиньте зубчатое колесо радиатора системы кондиционирования в сборе так, чтобы совместить установочные отверстия в сервоприводе заслонки радиатора системы кондиционирования № 1 в сборе и радиаторе системы кондиционирования в сборе.

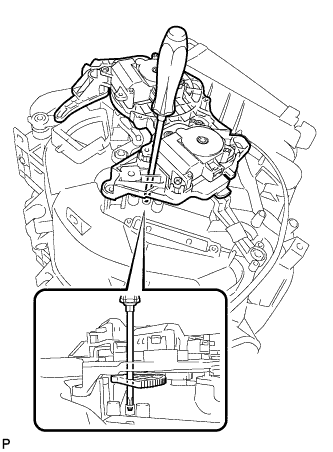

Insert a screwdriver into the aligned holes as shown in the illustration.

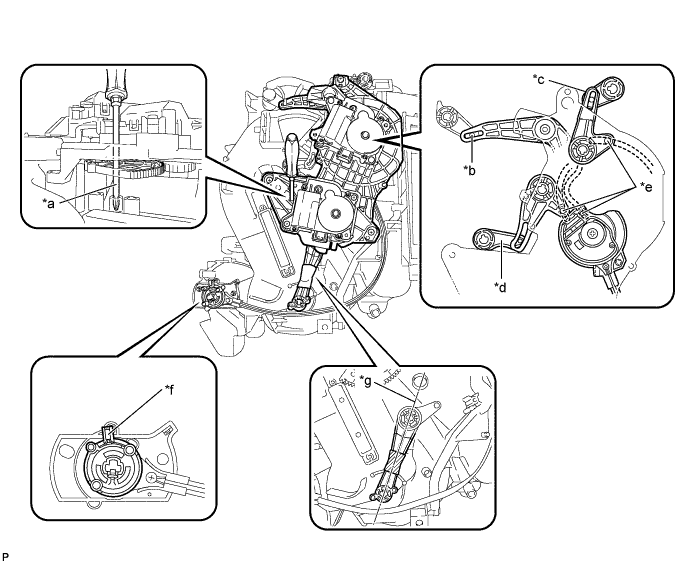

Make sure that all the links and gears are in the positions shown in the illustration.

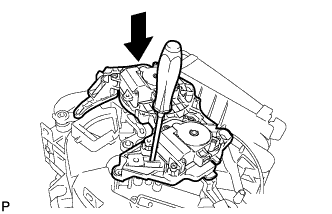

Задвиньте ослабленный сервопривод заслонки радиатора системы кондиционирования № 1 в сборе на месте.

ПРИМЕЧАНИЕ:

1. Убедитесь, что сервопривод заслонки радиатора системы кондиционирования № 1 в сборе полностью задвинуть на место.

2. После установки сервоприводов на место зафиксируйте их до вворачивания винтов.


УКАЗАНИЕ:

Сервопривод заслонки радиатора системы кондиционирования № 1 в сборе следует проталкивать до щелчка.

Уберите отвертку.

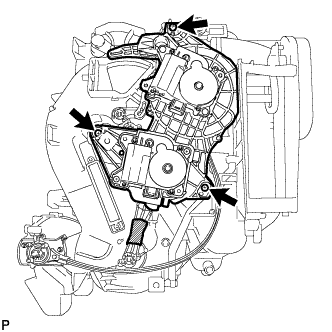

Полностью вверните верхний винт, а затем закрепите сервопривод заслонки радиатора системы кондиционирования № 1 в сборе с помощью 2 оставшихся винтов.

Снимите виниловую ленту.

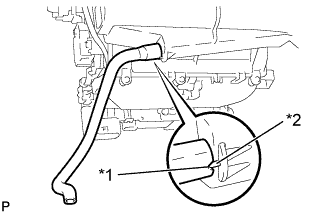

Установите сливной шланг кондиционера на радиатор системы кондиционирования в сборе, как показано на рисунке.

Введите в зацепление 2 захвата.

Установите радиатор системы кондиционирования в сборе и закрепите его 2 винтами.

Установите клапан компенсации расширения системы кондиционирования, закрепив его 2 болтами с шестигранными головками посредством шестигранного ключа на 4 мм.

Момент затяжки:

3,5 N*m{36 kgf*cm, 31 in.*lbf}

Установите 7 зажимов, чтобы закрепить жгут проводов системы кондиционирования в сборе.

Подсоедините 5 разъемов.

Установите уплотнение отопителя, как показано на рисунке.

Установите 7 зажимов, чтобы закрепить жгут проводов системы кондиционирования в сборе.

Подсоедините 6 разъемов.

Установите уплотнение отопителя, как показано на рисунке.

Введите в зацепление 2 захвата, чтобы закрепить аспиратор.

Установите шланг термистора системы кондиционирования и закрепите его зажимом.

Установите воздуховод № 6 соединения отопителя и воздуховода с дефлектором в сборе и закрепите его 2 захватами и 2 направляющими, как показано на рисунке.

Установите воздуховод № 1 в сборе и введите в зацепление направляющую и 2 захвата, как показано на рисунке.
