Передний Датчик Температуры Испарителя -- Снятие |
| 1. СНИМИТЕ КОНДИЦИОНЕР В СБОРЕ |
| 2. СНИМИТЕ ВОЗДУХОВОД № 1 В СБОРЕ |
Освободите 2 захвата и направляющую, и снимите воздуховод № 1 в сборе, как показано на рисунке.
 |
| 3. СНИМИТЕ ВОЗДУХОВОД СОЕДИНЕНИЯ № 6 ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ В СБОРЕ |
Освободите 2 захвата и 2 направляющих, и снимите воздуховод № 6 соединения отопителя и воздуховода с дефлектором в сборе, как показано на рисунке.
 |

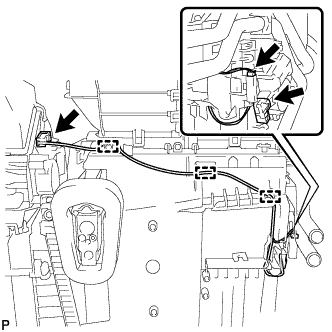

| 4. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
Снимите уплотнение отопителя, как показано на рисунке.
 |
Отсоедините 3 разъема и расцепите 3 направляющие.
 |
Отсоедините жгут проводов системы кондиционирования в сборе от кондиционера.
| 5. СНИМИТЕ РАДИАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
Выверните 2 винта.
 |
Отцепите 2 захвата и снимите радиатор системы кондиционирования в сборе.
| 6. СНИМИТЕ КЛАПАН КОМПЕНСАЦИИ РАСШИРЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |
С помощью шестигранного ключа на 4 мм выверните 2 болта с шестигранными головками и снимите клапан компенсации расширения.
 |
| 7. СНИМИТЕ ИСПАРИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 В СБОРЕ |
Выверните 6 винтов.
 |
Освободите 5 захватов и снимите плоскую крышку.
Отцепите зажим и снимите испаритель системы кондиционирования № 1 в сборе с термистором системы кондиционирования № 1.
 |
Снимите 2 кольцевых уплотнения с испарителя системы кондиционирования № 1 в сборе.
 |
| 8. СНИМИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 |
Снимите термистор системы кондиционирования № 1.
 |
