DTC B2784 Обрыв или короткое замыкание в цепи антенной катушки


ОПИСАНИЕ

В усилитель электронного ключа зажигания встроена катушка электронного ключа зажигания, которая принимает сигнал кода ключа, формируемый микросхемой электронного ключа зажигания. Этот сигнал усиливается усилителем, а затем передается в ЭБУ электронного ключа зажигания.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2784
Обрыв/короткое замыкание в антенной катушке.
  1. Жгут проводов или разъем
  2. Усилитель электронного ключа зажигания
  3. ЭБУ электронного ключа зажигания

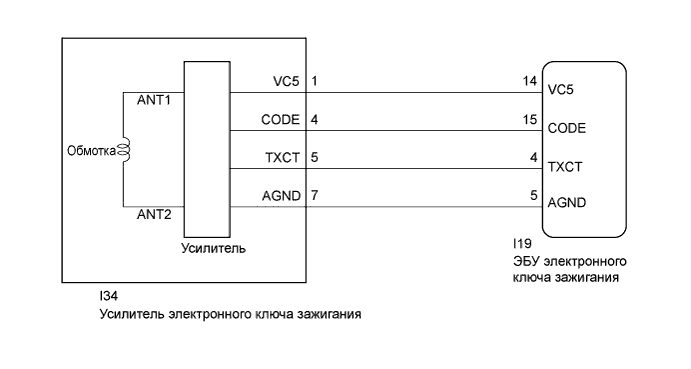

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b2784 обрыв или короткое замыкание в цепи антенной катушки


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
В случае замены ЭБУ электронного ключа зажигания в сборе обратитесь к бюллетеню технического обслуживания.
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Body/Immobiliser/Data List.

  1. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.

    Иммобилайзер (ЭБУ электронного ключа зажигания)
    Информация на дисплее прибора
    		Измеряемая величина / диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    Antenna Coil Status
    		Состояние катушки электронного ключа зажигания / Normal или Fail
    		Normal: Антенная катушка в порядке
    Fail: Антенная катушка неисправна
    		-
    OK:
    На экране портативного диагностического прибора отображается "Normal".


NG
Перейдите к шагу 2
OK

ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ – УСИЛИТЕЛЬ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ)

  1. Отсоедините разъем ЭБУ электронного ключа зажигания.

  1. Отсоедините разъем усилителя электронного ключа зажигания.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I19-4 (TXCT) - I34-5 (TXCT)
    		Всегда
    		Менее 1 Ом
    I19-5 (AGND) - I34-7 (AGND)
    		Всегда
    		Менее 1 Ом
    I19-14 (VC5) - I34-1 (VC5)
    		Всегда
    		Менее 1 Ом
    I19-15 (CODE) - I34-4 (CODE)
    		Всегда
    		Менее 1 Ом
    I19-4 (TXCT) - масса
    		Всегда
    		10 кОм или более
    I19-5 (AGND) - масса
    		Всегда
    		10 кОм или более
    I19-14 (VC5) - масса
    		Всегда
    		10 кОм или более
    I19-15 (CODE) - масса
    		Всегда
    		10 кОм или более
    I34-5 (TXCT) - масса
    		Всегда
    		10 кОм или более
    I34-7 (AGND) - масса
    		Всегда
    		10 кОм или более
    I34-1 (VC5) - масса
    		Всегда
    		10 кОм или более
    I34-4 (CODE) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ УСИЛИТЕЛЬ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ (ПИТАНИЕ И МАССА)

  1. Подсоедините разъем ЭБУ электронного ключа зажигания в сборе.



    Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b2784 обрыв или короткое замыкание в цепи антенной катушки

  1. Подсоедините разъем усилителя электронного ключа зажигания.

  1. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I19-14 (VC5) - масса
    		Ключ не вставлен в замок зажигания
    		Менее 1 В
    I19-14 (VC5) - масса
    		Ключ вставлен в замок зажигания
    		4,6-5,4 В
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I19-5 (AGND) - масса
    		Всегда
    		Менее 1 Ом
    Обозначения на рисунке
    *a
    		Устройство с подсоединенным жгутом проводов
    (ЭБУ электронного ключа зажигания)


NG
ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ
OK

ЗАМЕНИТЕ УСИЛИТЕЛЬ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ (Нажмите здесь)
