DTC B2780 Неисправность выключателя разблокировки ключа / нажимного переключателя |
ОПИСАНИЕ
Этот код DTC регистрируется, если ЭБУ электронного ключа зажигания не определяет, что выключатель разблокировки ключа включен, даже когда ключ находится в цилиндре замка зажигания. В нормальных условиях выключатель разблокировки ключа включается, когда ключ вставлен в цилиндр замка зажигания.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
B2780
| Не обнаружено включенное состояние выключателя разблокировки ключа, когда ключ вставлен в цилиндр замка зажигания.
| - Жгут проводов или разъем
- Выключатель разблокировки ключа в сборе
- ЭБУ электронного ключа зажигания
|

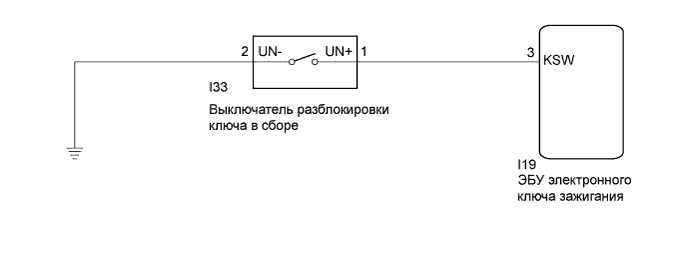

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- В случае замены ЭБУ электронного ключа зажигания в сборе обратитесь к бюллетеню технического обслуживания.
| 1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА |
Подсоедините портативный диагностический прибор к DLC3.
Установите замок зажигания в положение ON (ВКЛ).
Включите портативный диагностический прибор.
Войдите в следующие меню: Body/Immobiliser/Data List.
В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.
Иммобилайзер (ЭБУ электронного ключа зажигания)Информация на дисплее прибора
| Измеряемая величина / диапазон измерения
| Нормальное состояние
| Замечание по диагностике
|
Key SW
| Сигнал выключателя разблокировки ключа / ON (ВКЛ) или OFF (ВЫКЛ)
| ON (ВКЛ): Ключ вставлен в замок зажигания
OFF (ВЫКЛ): Ключ не вставлен в замок зажигания
| -
|
- OK:
- Значение параметра на экране портативного диагностического прибора переключается между ON (ВКЛ) и OFF(ВЫКЛ) в соответствии с данными приведенной выше таблицы.
| OK |
|
|
|
| ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ |
|
| 2.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ |
Снимите выключатель разблокировки ключа (Нажмите здесь).
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение переключателя
| Заданные условия
|
1 - 2
| Нажат
(ключ вставлен)
| Менее 1 Ом
|
1 - 2
| Не нажат
(ключ не вставлен)
| 10 кОм или более
|

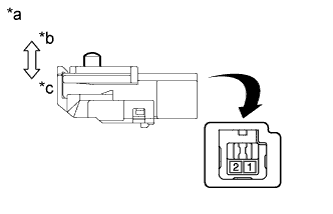

Обозначения на рисунке*a
| Устройство с неподсоединенным жгутом проводов
(выключатель разблокировки ключа в сборе)
|
*b
| Не нажат
|
*c
| Нажат
|
| 3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА - ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ И МАССА) |
Отсоедините разъем ЭБУ электронного ключа зажигания.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
I19-3 (KSW) - I33-1 (UN+)
| Всегда
| Менее 1 Ом
|
I19-3 (KSW) - масса
| Всегда
| 10 кОм или более
|
I33-2 (UN-) - масса
| Всегда
| Менее 1 Ом
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ |
|
