Противоугонная Система Система Дистанционного Управления Замками Дверей. Система иммобилайзера двигателя (для моделей без интеллектуальной системы посадки и запуска) цепь питания эбу

ОПИСАНИЕ

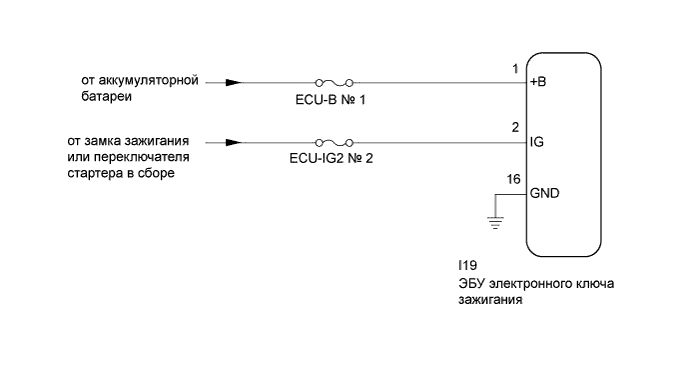

Эта цепь подает питание на ЭБУ электронного ключа зажигания.

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
I19-1 (+B) - масса	Всегда	11 – 14 В
I19-2 (IG) - масса	Зажигание выключено	Менее 1 В
I19-2 (IG) - масса	Зажигание включено	11 – 14 В

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
I19-16 (GND) - масса	Всегда	Менее 1 Ом

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
