Кожух Люка -- Снятие |
| 1. СНИМИТЕ ОБИВКУ КРЫШИ В СБОРЕ |
| 2. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА |

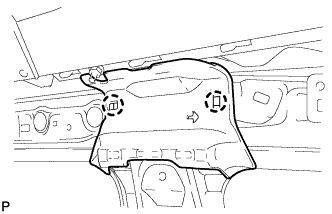

Освободите 2 захвата и снимите левую боковую облицовку люка.
 |
| 3. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА |
- УКАЗАНИЕ:
- Выполните действия в том же порядке, что и для левой стороны.
| 4. СНИМИТЕ СТЕКЛО ЛЮКА В СБОРЕ |

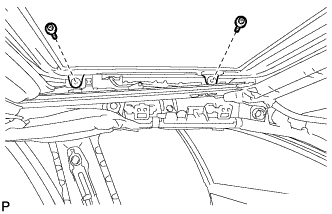

С помощью торцевого ключа "TORX" (T25) выверните 4 винта и снимите стекло люка в сборе.
- ПРИМЕЧАНИЕ:
- Чтобы предотвратить смещение стекла люка и приводного механизма люка, полностью закройте стекло люка (трос привода люка) и снимите стекло люка в сборе.
 |
| 5. СНИМИТЕ ПАНЕЛЬ ЛЮКА ИЛИ СЪЕМНЫЙ УПЛОТНИТЕЛЬ ЛЮКА |
Снимите панель люка или уплотнитель съемной крыши с панели люка в сборе.
| 6. СНИМИТЕ ЛЕВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- При помещении подушки безопасности занавесочного типа в сборе на хранение ее следует укладывать поверхностью, в направление которой происходит развертывание, вверх.
Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).
Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

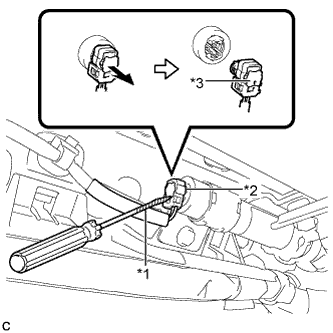

Отверткой с обернутым клейкой лентой концом освободите защелку разъема подушки безопасности занавесочного типа и отсоедините разъем.
Обозначения на рисунке *1 Защитная клейкая лента *2 Разъем подушки безопасности *3 Замок разъема подушки безопасности - ПРИМЕЧАНИЕ:
- При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
 |

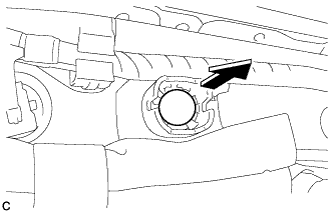

С помощью съемника фиксаторов освободите штифт.
- УКАЗАНИЕ:
- Выполните такие же действия для остальных штифтов.
 |

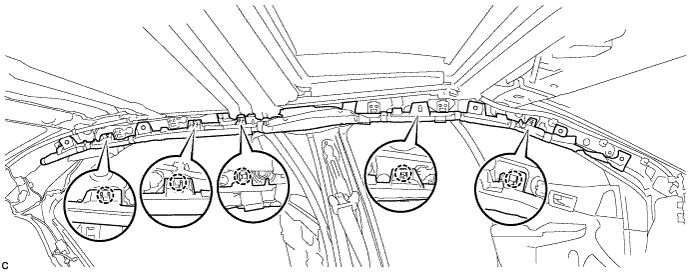

Используя 2 отвертки, освободите 2 захвата и снимите фиксатор с панели кузова, как показано на рисунке.
Обозначения на рисунке *1 Панель кузова *2 Подушка безопасности занавесочного типа в сборе - УКАЗАНИЕ:
- Выполните такие же действия для остальных фиксаторов.

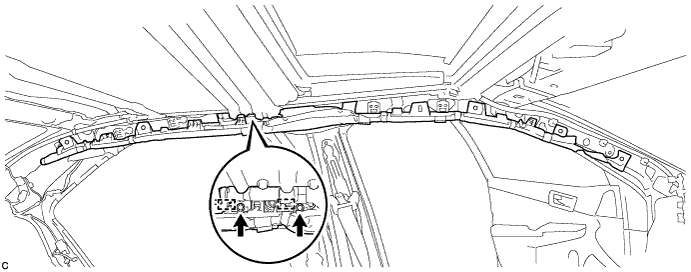

Удерживая подушку безопасности занавесочного типа в сборе, освободите 5 захватов.
- ПРИМЕЧАНИЕ:
- Снятие подушки безопасности занавесочного типа в сборе следует производить с помощниками, которые должны удерживать подушку для предотвращения ее изгибания.
Выверните 2 болта.
Отсоедините 2 креплений и снимите подушку безопасности занавесочного типа в сборе.
Снимите 2 распорных втулки с подушки безопасности занавесочного типа в сборе.
| 7. СНИМИТЕ ПРАВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ |
- УКАЗАНИЕ:
- Выполните действия в том же порядке, что и для левой стороны.
| 8. СНИМИТЕ ЗАДНЮЮ РАСПОРНУЮ ДЕТАЛЬ ЛЕВОГО БОКОВОГО БРУСА № 2 |

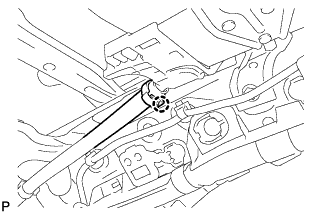

Освободите 2 захвата и снимите левую заднюю распорку бокового бруса № 2.
 |
| 9. СНИМИТЕ ЗАДНЮЮ РАСПОРНУЮ ДЕТАЛЬ ПРАВОГО БОКОВОГО БРУСА № 2 |
- УКАЗАНИЕ:
- Выполните действия в том же порядке, что и для левой стороны.
| 10. СНИМИТЕ КОЖУХ ЛЮКА В СБОРЕ |
Для моделей с зажимом:

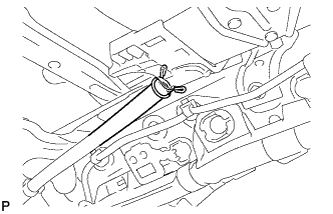

Освободите захват и отсоедините сливной шланг люка.
- УКАЗАНИЕ:
- Выполните эту же операцию для 3-х других сливных шлангов люка.
 |
Для модели с фиксатором:
Раздвиньте фиксатор и отсоедините сливной шланг люка.
- УКАЗАНИЕ:
- Выполните эту же операцию для 3-х других сливных шлангов люка.
 |

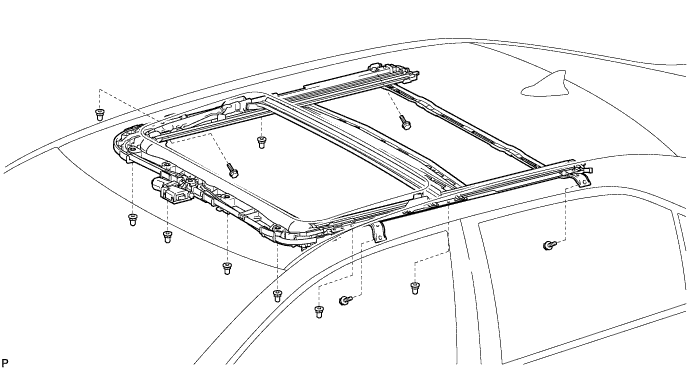

Выверните 4 болта, отверните 8 гаек и снимите кожух люка.
