Кожух люка повторная сборка. Camry ASV50

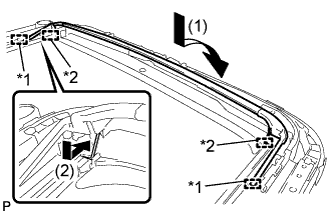

Присоедините 2 направляющие в направлении, указанном стрелкой (1) на рисунке, чтобы установить ветровой щиток крыши в сборе.

Введите в зацепление 2 пружины в направлении, указанном на рисунке стрелкой (2).

ПРИМЕЧАНИЕ:

Убедитесь, что пружины закреплены надежно.

Прижмите ветровой щиток крыши в сборе.

Отверткой сдвиньте трос привода люка в направлении, указанном на рисунке стрелкой, и установите его.

УКАЗАНИЕ:

1. Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

2. Действуйте таким же образом, как для другого троса привода люка.


Вставьте заднюю панель люка в направлении, указанном на рисунке стрелкой (1).

Вставьте 2 захвата в направлении, указанном стрелкой (2) на рисунке, чтобы закрепить заднюю панель люка.

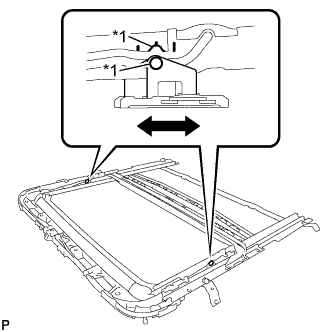

С помощью отвертки сдвиньте трос привода люка в сборе в одном из направлений, указанных на рисунке стрелкой, и совместите метки.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

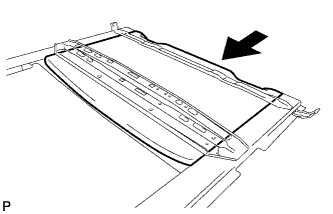

Вставьте солнцезащитную панель в сборе в кожух люка в сборе.

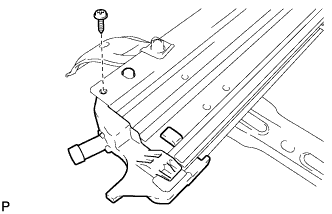

Закрепите левую часть люка в сборе винтом.

Момент затяжки:

2,0 N*m{20 kgf*cm, 18 in.*lbf}

УКАЗАНИЕ:

Порядок выполнения работ такой же, как для правой стороны.

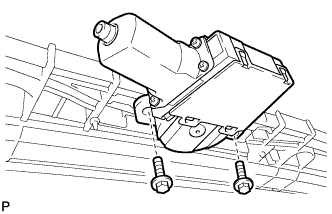

Установите приводной механизм люка в сборе и закрепите его 2 болтами.

Момент затяжки:

5,4 N*m{55 kgf*cm, 48 in.*lbf}

Закрепите направляющую и штифт.

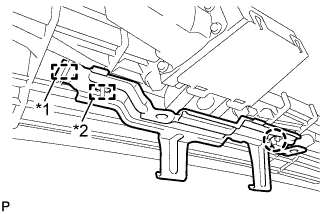

Введите в зацепление захват и установите кронштейн лампы индивидуального освещения.
