Кожух люка разборка. Camry ASV50
СНИМИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ
СНИМИТЕ СОЛНЦЕЗАЩИТНУЮ ПАНЕЛЬ В СБОРЕ
СНИМИТЕ ЗАДНЮЮ ПАНЕЛЬ ЛЮКА
СНИМИТЕ ТРОС ПРИВОДА ЛЮКА В СБОРЕ
СНИМИТЕ ВЕТРОВОЙ ЩИТОК КРЫШИ В СБОРЕ
| 1. СНИМИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ |
Отцепите захват.
Обозначения на рисунке*1
| Направляющая
|
*2
| Штырь
|
Освободите направляющую и штырь и снимите кронштейн лампы индивидуального освещения.
Выверните 2 болта и снимите приводной механизм люка в сборе.
| 2. СНИМИТЕ СОЛНЦЕЗАЩИТНУЮ ПАНЕЛЬ В СБОРЕ |
Выверните винт и снимите левую часть люка в сборе.
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для правой стороны.

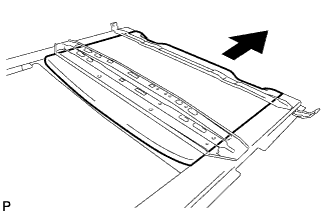

Сдвиньте солнцезащитную панель назад и снимите ее.
| 3. СНИМИТЕ ЗАДНЮЮ ПАНЕЛЬ ЛЮКА |

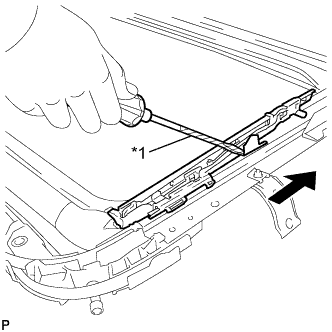

При помощи отвертки освободите 2 захвата. Затем сдвиньте заднюю панель люка назад, чтобы снять ее.
Обозначения на рисунке*1
| Защитная клейкая лента
|
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать клейкой лентой.
| 4. СНИМИТЕ ТРОС ПРИВОДА ЛЮКА В СБОРЕ |
- ПРИМЕЧАНИЕ:
- Разбирать трос привода люка разрешается только в случае замены.

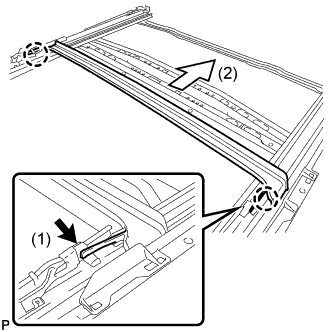

Прижмите ветровой щиток крыши в сборе.
Отверткой сдвиньте трос привода люка в направлении, указанном на рисунке стрелкой, и снимите его.
Обозначения на рисунке*1
| Защитная клейкая лента
|
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
- Действуйте таким же образом, как для другого троса привода люка.
| 5. СНИМИТЕ ВЕТРОВОЙ ЩИТОК КРЫШИ В СБОРЕ |

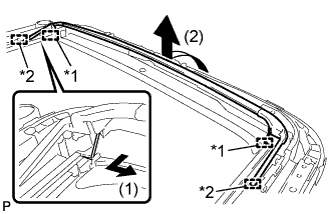

Вытяните пружину в направлении, указанном стрелкой (1) на рисунке, чтобы освободить 2 пружины.
Обозначения на рисунке*1
| Пружина
|
*2
| Направляющая
|
Потяните ветровой щиток крыши в сборе в направлении, указанном на рисунке стрелкой (2), чтобы расцепить 2 направляющие и снять его.
