Система передачи данных can прекращение обмена данными с эбу щитка приборов. Camry ASV50

ОПИСАНИЕ

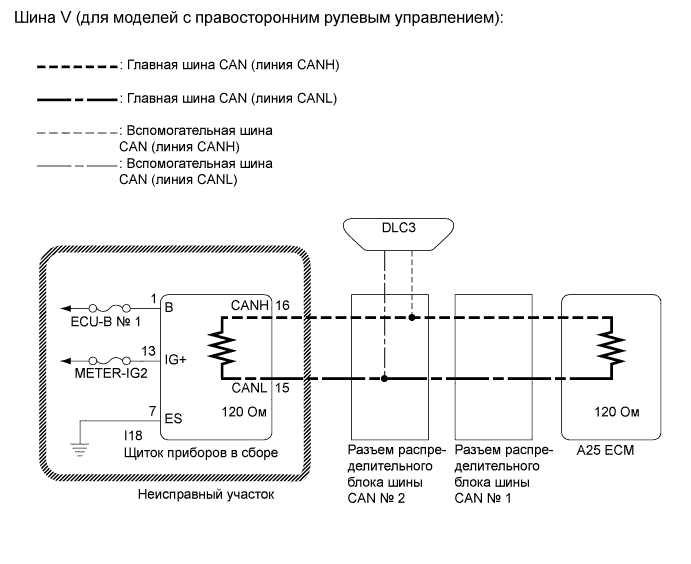

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА ОБРЫВ (ГЛАВНАЯ ШИНА ЩИТКА ПРИБОРОВ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

1. Перед измерением сопротивления шины CAN, выключите зажигание и оставьте автомобиль в покое на 1 минуту или более, не трогая замок зажигания, другие переключатели и не открывая/закрывая двери. После этого, отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

2. После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).

3. По причине того, что порядок диагностики важен для обеспечения правильной диагностики, начните с процедур поиска неисправностей в случае появления кодов DTC, относящихся к системе передачи данных CAN (Нажмите здесь).

4. После ремонта выполните процедуру проверки кодов DTC и убедитесь, что коды DTC не выводятся снова.

5. Процедура проверки кодов DTC: Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 31 с.

6. После ремонта выполните проверку шины передачи данных и убедитесь, что отображаются все ЭБУ и датчики, подсоединенные к системе передачи данных CAN (Нажмите здесь).


УКАЗАНИЕ:

1. Управление замком зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

2. Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.


1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.


2. Отсоедините разъем щитка приборов.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   I18-16 (CANH) - I18-15 (CANL)	Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи	108-132 Ом

   Обозначения на рисунке

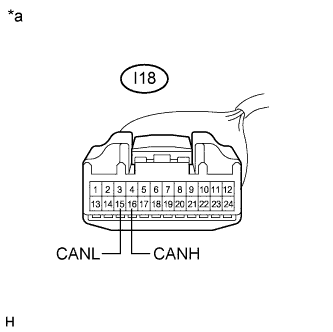

   *a	Вид спереди разъема со стороны жгута проводов: (к щитку приборов в сборе)

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   I18-7 (ES) - масса	Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи	Менее 1 Ом

   Обозначения на рисунке

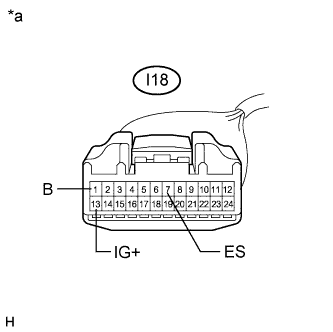

   *a	Вид спереди разъема со стороны жгута проводов: (к щитку приборов в сборе)

2. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.


3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
   I18-13 (IG+) - масса	Зажигание включено	11-14 В
   I18-1 (B) - масса	Замок зажигания в положении OFF (ВЫКЛ)	11-14 В
