Задний тормоз проверка. Camry ASV50
ПРОВЕРЬТЕ ТОРМОЗНОЙ ЦИЛИНДР И ПОРШЕНЬ
ПРОВЕРЬТЕ ТОЛЩИНУ ФРИКЦИОННОЙ НАКЛАДКИ ТОРМОЗНОЙ КОЛОДКИ
ПРОВЕРЬТЕ ОПОРНУЮ ПЛАСТИНУ КОЛОДКИ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА
ПРОВЕРЬТЕ ТОЛЩИНУ ДИСКА
ПРОВЕРЬТЕ БИЕНИЕ ДИСКА
Задний Тормоз -- Проверка |
| 1. ПРОВЕРЬТЕ ТОРМОЗНОЙ ЦИЛИНДР И ПОРШЕНЬ |
Убедитесь в отсутствии ржавчины и задиров в отверстии цилиндра и на поршне. При необходимости замените задний тормозной цилиндр и/или поршень.
| 2. ПРОВЕРЬТЕ ТОЛЩИНУ ФРИКЦИОННОЙ НАКЛАДКИ ТОРМОЗНОЙ КОЛОДКИ |

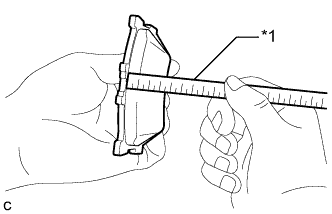

С помощью линейки измерьте толщину фрикционной накладки тормозной колодки.
Обозначения на рисунке*1
| Линейка
|
- Номинальная толщина:
- 10,5 мм (0,413 дюйма)
- Минимально допустимая толщина:
- 1,0 мм (0,0394 дюйма)
Если толщина фрикционной накладки тормозной колодки меньше минимально допустимой, замените тормозные колодки.
- УКАЗАНИЕ:
- При замене тормозных колодок дискового тормоза обязательно проверьте износ заднего диска.
| 3. ПРОВЕРЬТЕ ОПОРНУЮ ПЛАСТИНУ КОЛОДКИ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА |
Убедитесь, что опорные пластины колодок заднего дискового тормоза достаточно упруги, не деформированы, не имеют трещин и признаков износа, а также полностью очищены от ржавчины и грязи.
При необходимости замените опорные пластины колодок заднего дискового тормоза.
| 4. ПРОВЕРЬТЕ ТОЛЩИНУ ДИСКА |

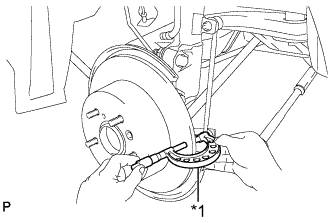

С помощью микрометра измерьте толщину диска.
Обозначения на рисунке*1
| Микрометр
|
- Номинальная толщина:
- 10,0 мм (0,394 дюйма)
- Минимально допустимая толщина:
- 8,5 мм (0,335 дюйма)
Если толщина диска меньше минимально допустимого значения, замените задний диск.
| 5. ПРОВЕРЬТЕ БИЕНИЕ ДИСКА |
Проверьте люфт подшипника ступицы заднего колеса и биение ступицы колеса (Нажмите здесь).

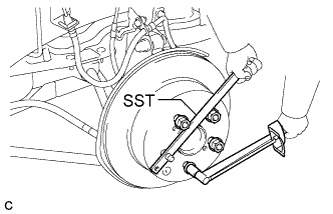

Зафиксировав диск с помощью SST, закрепите его 5 гайками ступицы.
- SST
- 09330-00021
- Момент затяжки:
- 103 N*m{1049 kgf*cm, 76 ft.*lbf}

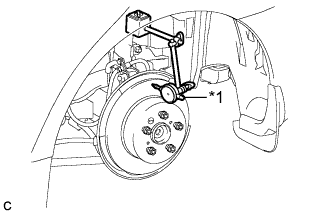

С помощью индикатора часового типа с магнитной подставкой измерьте биение диска на расстоянии 10 мм (0,394 дюйма) от внешней кромки заднего диска.
Обозначения на рисунке*1
| Индикатор часового типа
|
- Максимально допустимое биение диска:
- 0,15 мм (0,00591 дюйма)
- ПРИМЕЧАНИЕ:
- Не подносите магнит индикатора часового типа к ступице заднего колеса с подшипником в сборе.
Если биение превышает максимально допустимое значение, измените положение установки диска для уменьшения биения. Если биение превышает максимально допустимую величину даже после изменения положения установки, отшлифуйте диск. Если толщина диска меньше минимально допустимого значения, замените задний диск.
Отверните 5 гаек и снимите задний тормозной диск.
