  1. ВРЕМЕННО ЗАКРЕПИТЕ ПРОКАЧНОЙ ШТУЦЕР ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

  2. УСТАНОВИТЕ КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

  3. УСТАНОВИТЕ УПЛОТНЕНИЕ ПОРШНЯ

  4. УСТАНОВИТЕ ПОРШЕНЬ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

  5. УСТАНОВИТЕ ЗАЩИТНЫЙ КОЛПАЧОК ЦИЛИНДРА

Задний Тормоз -- Повторная Сборка



1. ВРЕМЕННО ЗАКРЕПИТЕ ПРОКАЧНОЙ ШТУЦЕР ЗАДНЕГО ДИСКОВОГО ТОРМОЗА
УКАЗАНИЕ:
После прокачки системы полностью затяните прокачной штуцер заднего дискового тормоза.


2. УСТАНОВИТЕ КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА


3. УСТАНОВИТЕ УПЛОТНЕНИЕ ПОРШНЯ


    Camry ASV50 GSV50 ACV51

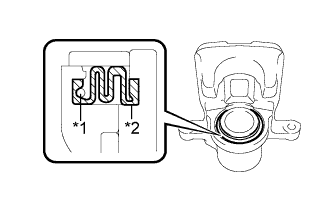

  1. Нанесите тонкий слой гликолевой смазки на основе литиевого мыла по всей окружности нового уплотнения поршня.

    Обозначения на рисунке
    Camry ASV50 GSV50 ACV51
    		Гликолевая консистентная смазка на основе литиевого мыла

  1. Установите уплотнение поршня на колесный тормозной цилиндр заднего дискового тормоза.

    ПРИМЕЧАНИЕ:
    Надежно установите уплотнение поршня в канавку в тормозном цилиндре заднего дискового тормоза.


4. УСТАНОВИТЕ ПОРШЕНЬ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА


    Camry ASV50 GSV50 ACV51.Тормоз (Задний).Задний Тормоз.Задний тормоз повторная сборка

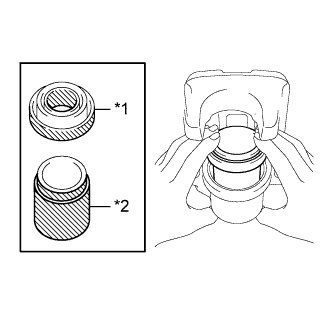

  1. Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла по всей окружности нового защитного колпачка тормозного цилиндра.

    Обозначения на рисунке
    *1
    		Защитный колпачок цилиндра
    *2
    		Поршень заднего дискового тормоза
    Camry ASV50 GSV50 ACV51
    		Гликолевая консистентная смазка на основе литиевого мыла

  1. Установите защитный колпачок цилиндра на поршень заднего дискового тормоза.

  1. Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на контактную поверхность поршня тормозного цилиндра заднего дискового тормоза и установите поршень в колесный тормозной цилиндр заднего дискового тормоза в сборе.

    ПРИМЕЧАНИЕ:
    Устанавливайте поршень аккуратно.


5. УСТАНОВИТЕ ЗАЩИТНЫЙ КОЛПАЧОК ЦИЛИНДРА


    Camry ASV50 GSV50 ACV51.Тормоз (Задний).Задний Тормоз.Задний тормоз повторная сборка

  1. Установите защитный колпачок на колесный тормозной цилиндр заднего дискового тормоза.

    Обозначения на рисунке
    *1
    		Установочное кольцо
    *2
    		Защитный колпачок цилиндра
    ПРИМЕЧАНИЕ:
    Надежно установите защитный колпачок в канавку тормозного цилиндра заднего дискового тормоза в сборе и поршня тормозного цилиндра заднего дискового тормоза.

  1. С помощью отвертки с обернутым виниловой лентой концом установите новое установочное кольцо поршня цилиндра заднего дискового тормоза.

    ПРИМЕЧАНИЕ:
    1. Надежно закрепите установочное кольцо поршня тормозного цилиндра заднего дискового тормоза в наружной канавке защитного колпачка цилиндра.
    2. Старайтесь не повредить защитный колпачок цилиндра.
