Задний тормоз разборка. Camry ASV50

Тормоза. Camry ASV50 GSV50 ACV51
Тормоз (Задний). Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ЗАЩИТНЫЙ КОЛПАЧОК ЦИЛИНДРА

  2. СНИМИТЕ ПОРШЕНЬ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

  3. СНИМИТЕ УПЛОТНЕНИЕ ПОРШНЯ

  4. СНИМИТЕ КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

  5. СНИМИТЕ ПРОКАЧНОЙ ШТУЦЕР ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

Задний Тормоз -- Разборка



1. СНИМИТЕ ЗАЩИТНЫЙ КОЛПАЧОК ЦИЛИНДРА


    Camry ASV50 GSV50 ACV51.Тормоз (Задний).Задний Тормоз.Задний тормоз разборка

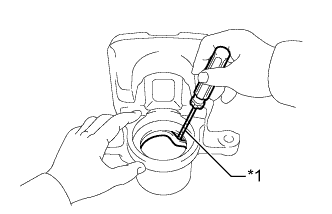

  1. С помощью отвертки с обернутым виниловой лентой концом снимите установочное кольцо поршня цилиндра заднего дискового тормоза и защитный колпачок тормозного цилиндра с колесного тормозного цилиндра заднего дискового тормоза в сборе.

    Обозначения на рисунке
    *1
    		Виниловая лента
    ПРИМЕЧАНИЕ:
    Старайтесь не повредить поршень заднего тормозного цилиндра и сам цилиндр.


2. СНИМИТЕ ПОРШЕНЬ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА


    Camry ASV50 GSV50 ACV51

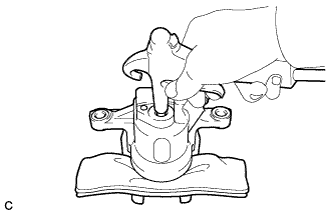

  1. Поместите кусок ткани между поршнем тормозного цилиндра заднего дискового тормоза и колесным тормозным цилиндром заднего дискового тормоза в сборе.

  1. С помощью сжатого воздуха извлеките поршень тормозного цилиндра заднего дискового тормоза из колесного тормозного цилиндра заднего дискового тормоза.

    ПРЕДОСТЕРЕЖЕНИЕ:
    Никогда не располагайте пальцы перед поршнем тормозного цилиндра заднего дискового тормоза при использовании сжатого воздуха.
    ПРИМЕЧАНИЕ:
    Не допускайте разбрызгивания тормозной жидкости.


3. СНИМИТЕ УПЛОТНЕНИЕ ПОРШНЯ


    Camry ASV50 GSV50 ACV51.Тормоз (Задний).Задний Тормоз.Задний тормоз разборка

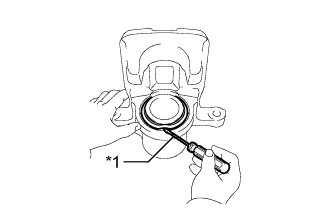

  1. С помощью отвертки с обернутым виниловой лентой концом снимите уплотнение поршня с колесного тормозного цилиндра дискового тормоза в сборе.

    Обозначения на рисунке
    *1
    		Виниловая лента
    ПРИМЕЧАНИЕ:
    Старайтесь не повредить канавку уплотнения поршня и внутреннюю поверхность цилиндра.


4. СНИМИТЕ КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА


5. СНИМИТЕ ПРОКАЧНОЙ ШТУЦЕР ЗАДНЕГО ДИСКОВОГО ТОРМОЗА
