Задний тормоз установка. Camry ASV50

Совместите метки на заднем диске и ступице заднего колеса, а затем установите задний диск.

ПРИМЕЧАНИЕ:

При замене диска на новый выбирайте положение установки, в котором задний тормозной диск имеет минимальное биение.

Установите пробку регулировочного отверстия колодки стояночного тормоза.

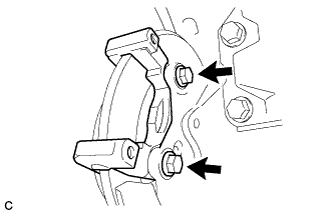

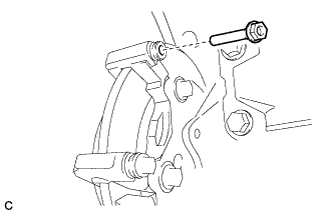

Установите тормозную скобу дискового тормоза и закрепите ее 2 болтами.

Момент затяжки:

62 N*m{630 kgf*cm, 46 ft.*lbf}

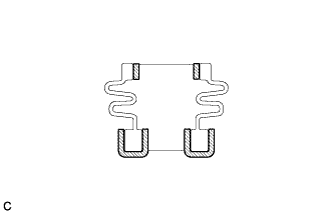

Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла по всей окружности 2 новых защитных чехлов втулок заднего дискового тормоза.

Обозначения на рисунке

Гликолевая консистентная смазка на основе литиевого мыла

УКАЗАНИЕ:

Нанесите не менее 0,3 г (0,01 унции) гликолевой консистентной смазки на основе литиевого мыла на каждый защитный чехол втулки заднего дискового тормоза.

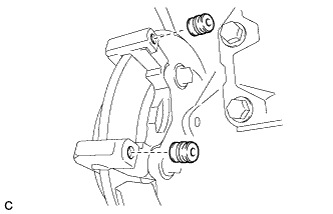

Установите 2 защитных чехла втулки заднего дискового тормоза на тормозную скобу дискового тормоза.

Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на контактную поверхность направляющего пальца цилиндра заднего дискового тормоза.

Обозначения на рисунке

Гликолевая консистентная смазка на основе литиевого мыла

Установите новую направляющую втулку цилиндра заднего дискового тормоза на направляющий палец цилиндра заднего дискового тормоза.

Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на поверхности трения направляющих пальцев цилиндра заднего дискового тормоза.

Обозначения на рисунке

Гликолевая консистентная смазка на основе литиевого мыла

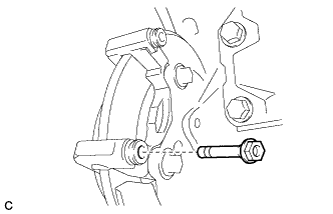

Установите направляющий палец цилиндра заднего дискового тормоза на тормозную скобу дискового тормоза.

Вставьте направляющий палец цилиндра заднего дискового тормоза в защитный чехол втулки заднего дискового тормоза, чтобы ввести их в зацепление.

Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на поверхности трения направляющих пальцев цилиндра заднего дискового тормоза.

Обозначения на рисунке

Гликолевая консистентная смазка на основе литиевого мыла

Установите направляющий палец цилиндра заднего дискового тормоза на тормозную скобу дискового тормоза.

Вставьте направляющий палец цилиндра заднего дискового тормоза в защитный чехол втулки заднего дискового тормоза, чтобы ввести их в зацепление.

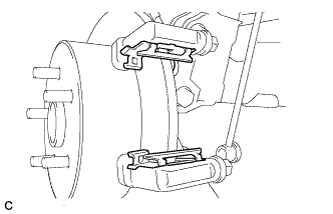

Установите 2 опорные пластины тормозных колодок заднего дискового тормоза на тормозную скобу дискового тормоза.

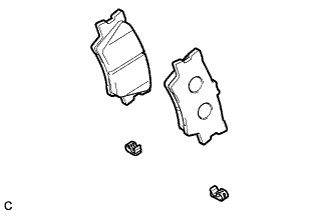

Установите пластину-индикатор износа колодки на каждую колодку заднего дискового тормоза.

ПРИМЕЧАНИЕ:

Соблюдайте правильные положение и направление установки каждой пластины-индикатора износа колодки.

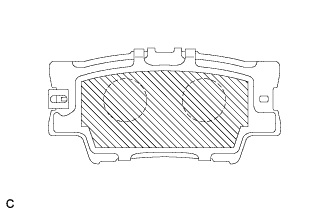

Нанесите консистентную смазку для тормозных дисков на внутреннюю поверхности противоскрипных пластин заднего дискового тормоза.

Обозначения на рисунке

Консистентная смазка для тормозных дисков

Установите противоскрипную пластину заднего дискового тормоза на каждую тормозную колодку заднего дискового тормоза с пластиной-индикатором износа колодки.

ПРИМЕЧАНИЕ:

1. В местах установки противоскрипных пластин заднего дискового тормоза допускается незначительное выступание консистентной смазки для тормозных дисков.

2. Убедитесь, что смазка не попала на фрикционные накладки.

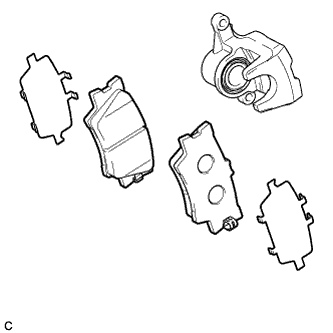

Установите 2 тормозных колодки заднего дискового тормоза вместе с комплектом противоскрипных пластин заднего дискового тормоза на тормозную скобу заднего дискового тормоза.

ПРИМЕЧАНИЕ:

На трущихся поверхностях колодок дискового тормоза и заднего тормозного диска не должно быть следов смазки или масла.

Удерживая направляющий палец цилиндра заднего дискового тормоза, установите колесный цилиндр заднего дискового тормоза в сборе на тормозную скобу дискового тормоза и закрепите его 2 болтами.

Момент затяжки:

27 N*m{270 kgf*cm, 20 ft.*lbf}

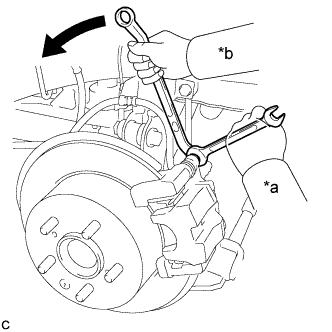

Подсоедините задний гибкий шланг к колесному тормозному цилиндру заднего дискового тормоза в сборе с помощью соединительного болта-штуцера и новой прокладки.

Момент затяжки:

33 N*m{340 kgf*cm, 25 ft.*lbf}

ПРИМЕЧАНИЕ:

Надежно установите замок гибкого шланга в отверстие замка цилиндра переднего дискового тормоза.
