СИСТЕМА SFI - Выходная цепь VC


ОПИСАНИЕ

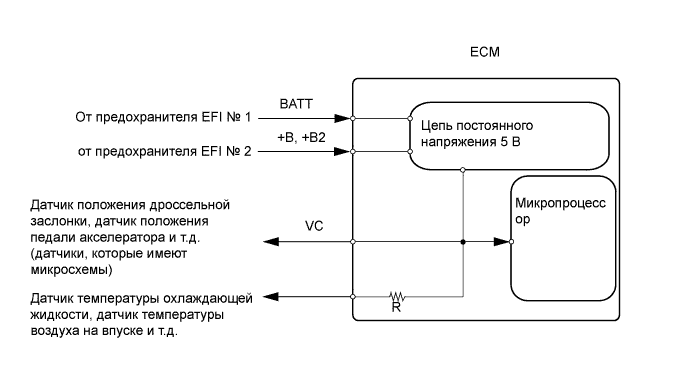

Для управления микропроцессором блок ECM постоянно формирует напряжение питания 5 В из напряжения, подаваемого с аккумуляторной батареи на контакт +B (BATT). ECM также подает это напряжение питания к датчикам через выходную цепь VC.

Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Ar-Fe.Система Sfi.Система sfi выходная цепь vc

При коротком замыкании цепи VC микропроцессор блока ECM и датчика, питание к которым подается по цепи VC, не работают вследствие отсутствия питания в цепи VC. При выполнении данных условий система не запускается и контрольная лампа MIL не включается даже в случае неисправности системы.
УКАЗАНИЕ:
При нормальных условиях при установке замка зажигания в состояние ON (ВКЛ) включается лампа MIL. При запуске двигателя контрольная лампа MIL выключается.

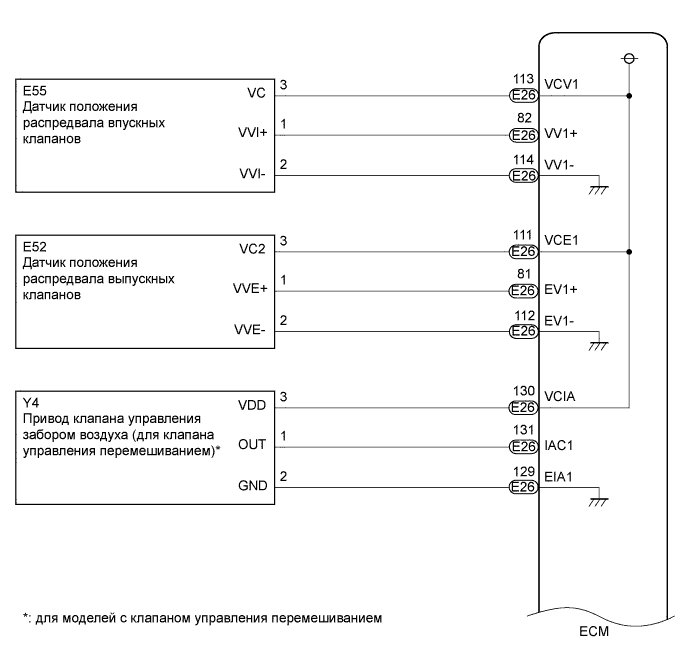

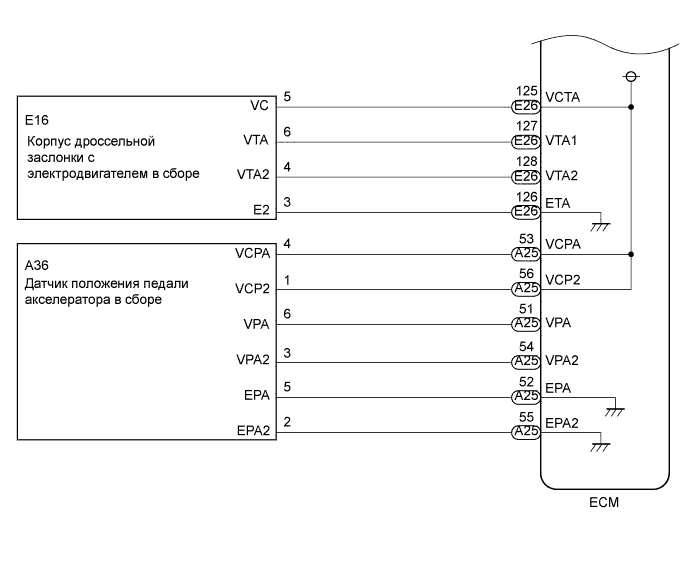

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Ar-Fe.Система Sfi.Система sfi выходная цепь vc


Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Ar-Fe.Система Sfi.Система sfi выходная цепь vc


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ MIL

  1. Убедитесь, что контрольная лампа неисправности (MIL) загорается при включении зажигания.

    OK:
    MIL загорается.


NG
Перейдите к шагу 2
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

2.ПРОВЕРЬТЕ СОСТОЯНИЕ СОЕДИНЕНИЯ МЕЖДУ ПОРТАТИВНЫМ ДИАГНОСТИЧЕСКИМ ПРИБОРОМ И ECM

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание.

  1. Включите портативный диагностический прибор.

  1. Проверьте состояние обмена данными между портативным диагностическим прибором и ЕСМ.

    Результат
    Результат
    		Следующий шаг
    Обмен данными не осуществляется
    		А
    Обмен данными осуществляется
    		B


B
ПЕРЕЙДИТЕ К ДИАГНОСТИКЕ ЦЕПИ MIL (Нажмите здесь)
А


3.ПРОВЕРЬТЕ MIL (ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ)

  1. Отсоедините разъем корпуса дроссельной заслонки с электродвигателем в сборе.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Проверьте контрольную лампу MIL.

    Результат
    Результат
    		Следующий шаг
    MIL не загорается
    		А
    MIL загорается
    		B
    УКАЗАНИЕ:
    Выполните "Послеремонтную проверку" после замены корпуса дроссельной заслонки с электродвигателем в сборе (Нажмите здесь).


B
ЗАМЕНИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ (Нажмите здесь)
А


4.ПРОВЕРЬТЕ MIL (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА)

  1. Отсоедините разъем датчика положения педали акселератора в сборе.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Проверьте контрольную лампу MIL.

    Результат
    Результат
    		Следующий шаг
    MIL не включается (для моделей с клапаном управления перемешиванием)
    		А
    MIL загорается
    		B
    MIL не включается (для моделей без клапана управления перемешиванием)
    		C


B
ЗАМЕНИТЕ ДАТЧИК ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ (Нажмите здесь)

C
Перейдите к шагу 6
А


5.ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ MIL (ПРИВОД КЛАПАНА УПРАВЛЕНИЯ ЗАБОРОМ ВОЗДУХА ДЛЯ КЛАПАНА УПРАВЛЕНИЯ ПЕРЕМЕШИВАНИЕМ)

  1. Отсоедините разъем привода клапана управления забором воздуха (для клапана управления перемешиванием).

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Проверьте контрольную лампу MIL.

    Результат
    Результат
    		Перейти к
    MIL не загорается
    		А
    MIL загорается
    		B


B
ЗАМЕНИТЕ ПРИВОД КЛАПАНА УПРАВЛЕНИЯ ЗАБОРОМ ВОЗДУХА (ДЛЯ КЛАПАНА УПРАВЛЕНИЯ ПЕРЕМЕШИВАНИЕМ) (Нажмите здесь)
А


6.ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ MIL (ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ)

  1. Отсоедините разъем датчика положения распредвала впускных клапанов.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Проверьте контрольную лампу MIL.

    Результат
    Результат
    		Следующий шаг
    MIL не загорается
    		А
    MIL загорается
    		B


B
ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ (Нажмите здесь)
А


7.ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ MIL (ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ)

  1. Отсоедините разъем датчика положения распредвала выпускных клапанов.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Проверьте контрольную лампу MIL.

    Результат
    Результат
    		Перейти к
    MIL не загорается
    		А
    MIL загорается
    		B


B
ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ (Нажмите здесь)
А


8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ

  1. Отсоедините разъем датчика положения распредвала выпускных клапанов.

  1. Отсоедините разъем датчика положения распредвала впускных клапанов.

  1. Отсоедините разъем корпуса дроссельной заслонки с электродвигателем в сборе.

  1. Отсоедините разъем привода клапана управления забором воздуха (для клапана управления перемешиванием)*.
    *: для моделей с клапаном управления перемешиванием

  1. Отсоедините разъем датчика положения педали акселератора в сборе.

  1. Отсоедините разъемы ECM.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    E26-111 (VCE1) - масса
    		Всегда
    		10 кОм или более
    E26-113 (VCV1) - масса
    		Всегда
    		10 кОм или более
    E26-125 (VCTA) - масса
    		Всегда
    		10 кОм или более
    E26-130 (VCIA)* - масса
    		Всегда
    		10 кОм или более
    A25-53 (VCPA) - масса
    		Всегда
    		10 кОм или более
    A25-56 (VCP2) - масса
    		Всегда
    		10 кОм или более
    *: для моделей с клапаном управления перемешиванием


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ECM (Нажмите здесь)
