Интегрированное Реле -- Проверка |
| 1. ПРОВЕРЬТЕ ИНТЕГРИРОВАННОЕ РЕЛЕ № 1 |
| *1 | Интегрированное реле № 1 | - | - |
РЕЛЕ EFI MAIN:
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:

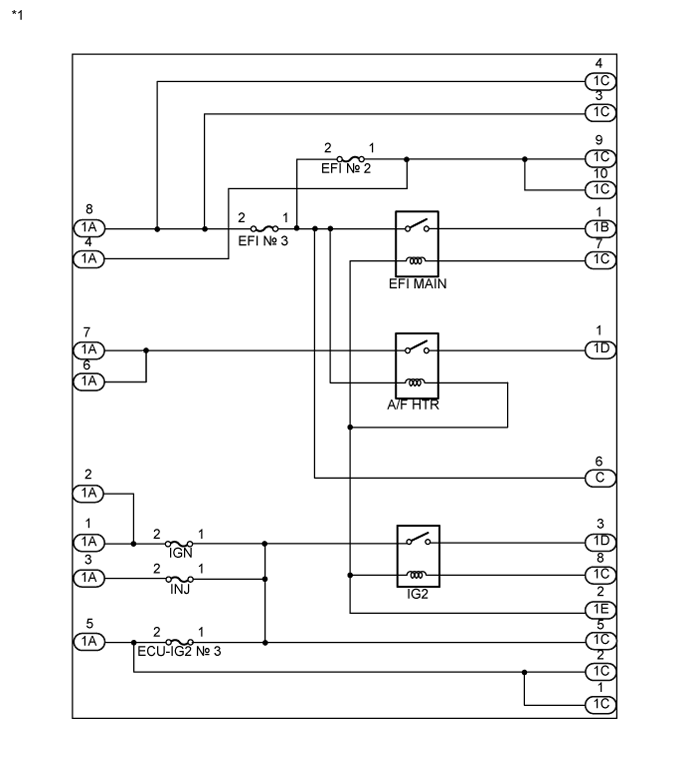

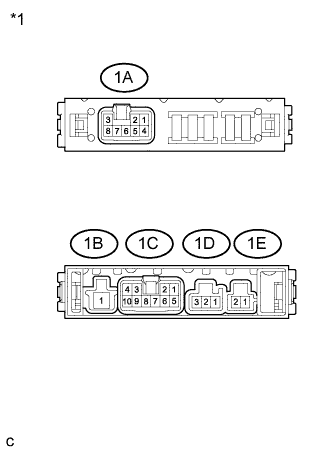

Контакты для подключения диагностического прибора Условие Заданные условия Интегрированное реле №1 1B-1 - Интегрированное реле №1 1A-8 Напряжение аккумуляторной батареи не подается между контактами 1C-7 и 1E-2 10 кОм или более Интегрированное реле №1 1B-1 - Интегрированное реле №1 1A-8 Напряжение аккумуляторной батареи подается между контактами 1C-7 и 1E-2 Менее 1 Ом Интегрированное реле №1 1B-1 - Интегрированное реле №1 1С-3 Интегрированное реле №1 1B-1 - Интегрированное реле №1 1С-4 Интегрированное реле №1 1B-1 - интегрированное реле №1 1С-6 Интегрированное реле №1 1B-1 - Интегрированное реле №1 1С-9 Интегрированное реле №1 1B-1 - Интегрированное реле №1 1С-10 Обозначения на рисунке *1 Интегрированное реле № 1
РЕЛЕ A/F HTR:
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия Интегрированное реле №1 1A-6 - Интегрированное реле №1 1D-1 Напряжение аккумуляторной батареи не подается между контактами 1A-8 и 1E-2 10 кОм или более Интегрированное реле №1 1A-6 - Интегрированное реле №1 1D-1 Напряжение аккумуляторной батареи подается между контактами 1A-8 и 1E-2 Менее 1 Ом Интегрированное реле №1 1A-7 - Интегрированное реле №1 1D-1 Обозначения на рисунке *1 Интегрированное реле № 1
