Блок Цилиндров -- Замена |
| 1. ЗАМЕНИТЕ СОЕДИНИТЕЛЬНОЕ КОЛЬЦО |
- ПРИМЕЧАНИЕ:
- Снимать соединительные кольца нужно только для их замены.
Снимите 12 соединительных колец.
С помощью молотка с пластмассовым покрытием установите 12 новых соединительных колец.

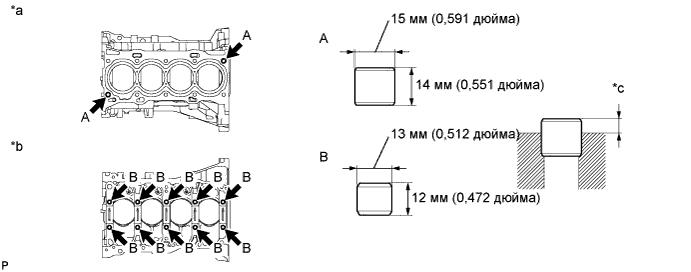

Обозначения на рисунке *a Верхняя сторона *b Нижняя сторона *c Высота выступания - - - Номинальная высота выступания:
Параметр / Устройство Заданные условия A 5,0 - 7,0 мм (0,197 - 0,276 дюйма) B 4,0 - 7,0 мм (0,157 - 0,276 дюйма)
| 2. ЗАМЕНИТЕ СТОПОРНЫЙ ШТИФТ |
- ПРИМЕЧАНИЕ:
- Снимать стопорные штифты нужно только для их замены.
Извлеките 14 стопорных штифтов.
С помощью молотка с пластмассовым покрытием установите 14 новых стопорных штифтов.

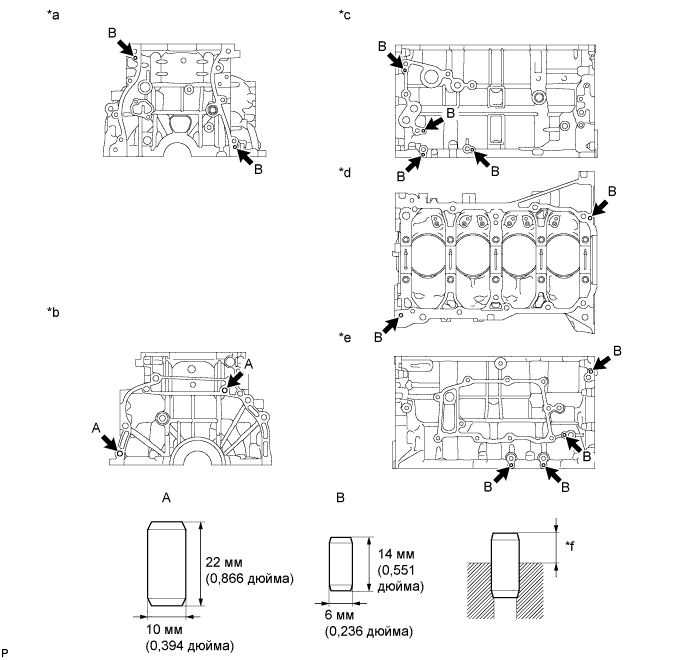

Обозначения на рисунке *a Передняя сторона *b Задняя сторона *c Левая сторона *d Нижняя сторона *e Правая сторона *f Высота выступания - Номинальная высота выступания:
Параметр / Устройство Заданные условия А 11,0 - 13,0 мм (0,433 - 0,512 дюйма) B 5,0 - 7,0 мм (0,197 - 0,276 дюйма)
