Выпускной Коллектор -- Снятие |
| 1. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА |
| 2. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА |
| 3. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ |
| 4. СНИМИТЕ ПРАВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ |
| 5. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ |

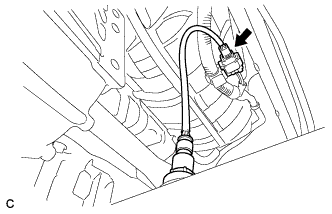

Отсоедините разъем подогреваемого кислородного датчика.
 |

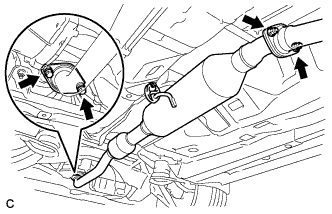

Выверните 2 болта, отверните 2 гайки и снимите 2 пружины сжатия.
 |
Снимите приемную трубу с опоры выпускной трубы.
Снимите 2 прокладки с каталитического нейтрализатора в выпускном коллекторе и приемной трубы в сборе.
| 6. СНИМИТЕ ОПОРУ КОЛЛЕКТОРА |

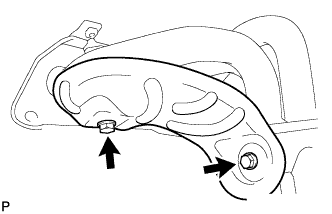

Выверните болт, отверните гайку и снимите опору коллектора.
 |
| 7. СНИМИТЕ ОПОРУ КОЛЛЕКТОРА № 2 |
Выверните болт, отверните гайку и снимите опору коллектора № 2.
 |
| 8. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1 |

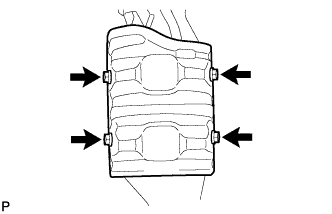

Выверните 4 болта и снимите теплозащитный экран выпускного коллектора № 1.
 |
| 9. СНИМИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ |
| 10. СНИМИТЕ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР В ВЫПУСКНОМ КОЛЛЕКТОРЕ |
Отверните 5 гаек и снимите каталитический нейтрализатор в выпускном коллекторе в сборе.
 |
Снимите прокладку между выпускным коллектором и головкой.
 |
| 11. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 2 |
Выверните 2 болта и снимите теплозащитный экран выпускного коллектора № 2.
 |
| 12. СНИМИТЕ ИЗОЛЯТОР КАТАЛИТИЧЕСКОГО НЕЙТРАЛИЗАТОРА В ВЫПУСКНОМ КОЛЛЕКТОРЕ № 1 |
Выверните 4 болта и снимите изолятор каталитического нейтрализатора в выпускном коллекторе № 1.
 |
