Выпускной коллектор установка. Camry ASV50


  1. УСТАНОВИТЕ ИЗОЛЯТОР КАТАЛИТИЧЕСКОГО НЕЙТРАЛИЗАТОРА В ВЫПУСКНОМ КОЛЛЕКТОРЕ № 1

  2. УСТАНОВИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 2

  3. УСТАНОВИТЕ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР В ВЫПУСКНОМ КОЛЛЕКТОРЕ

  4. УСТАНОВИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1

  5. УСТАНОВИТЕ ОПОРУ КОЛЛЕКТОРА № 2

  6. УСТАНОВИТЕ ОПОРУ КОЛЛЕКТОРА

  7. УСТАНОВИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ

  8. УСТАНОВИТЕ ПРАВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  9. УСТАНОВИТЕ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  10. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

  11. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА

  12. УСТАНОВИТЕ ДАТЧИК СОСТАВА ТОПЛИВОЗДУШНОЙ СМЕСИ

  13. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ

Выпускной Коллектор -- Установка



1. УСТАНОВИТЕ ИЗОЛЯТОР КАТАЛИТИЧЕСКОГО НЕЙТРАЛИЗАТОРА В ВЫПУСКНОМ КОЛЛЕКТОРЕ № 1
  1. Установите изолятор каталитического нейтрализатора в выпускном коллекторе № 1 и закрепите его 4 болтами.

    Момент затяжки:
    14 N*m{138 kgf*cm, 10 ft.*lbf}


2. УСТАНОВИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 2
  1. Установите теплозащитный экран коллектора № 2 и закрепите его 2 болтами.

    Момент затяжки:
    14 N*m{138 kgf*cm, 10 ft.*lbf}


3. УСТАНОВИТЕ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР В ВЫПУСКНОМ КОЛЛЕКТОРЕ
  1. Установите новую прокладку между выпускным коллектором и головкой блока цилиндров на головку блока цилиндров.

  1. Временно установите каталитический нейтрализатор в выпускном коллекторе и закрепите его 5 гайками.



    Camry ASV50 GSV50 ACV51.Системы Впуска И Выпуска Отработавших Газов Двигателя 2Ar-Fe.Система Впуска.Выпускной коллектор  установка

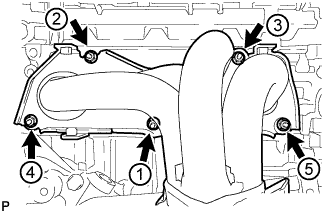

  1. Затяните 5 болтов в порядке, указанном на рисунке.

    Момент затяжки:
    35 N*m{357 kgf*cm, 26 ft.*lbf}


4. УСТАНОВИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1
  1. Установите теплозащитный экран коллектора № 1 и закрепите его 4 болтами.

    Момент затяжки:
    12 N*m{122 kgf*cm, 9 ft.*lbf}


5. УСТАНОВИТЕ ОПОРУ КОЛЛЕКТОРА № 2
  1. Установите опору коллектора № 2 и закрепите ее болтом и гайкой.

    Момент затяжки:
    43 N*m{438 kgf*cm, 32 ft.*lbf}


6. УСТАНОВИТЕ ОПОРУ КОЛЛЕКТОРА
  1. Закрепите опору коллектора болтом и гайкой.

    Момент затяжки:
    43 N*m{438 kgf*cm, 32 ft.*lbf}


7. УСТАНОВИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Системы Впуска И Выпуска Отработавших Газов Двигателя 2Ar-Fe.Система Впуска.Выпускной коллектор  установка

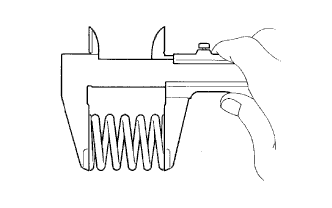

  1. При помощи штангенциркуля замерьте длину пружины сжатия в свободном состоянии.

    Минимальное
    40,5 мм (1,60 дюйма)
    УКАЗАНИЕ:
    Если длина в свободном состоянии меньше минимально допустимой, замените пружину сжатия.
  1. Полностью вставьте новую прокладку в каталитический нейтрализатор в выпускном коллекторе.



    Camry ASV50 GSV50 ACV51.Системы Впуска И Выпуска Отработавших Газов Двигателя 2Ar-Fe.Система Впуска.Выпускной коллектор  установка

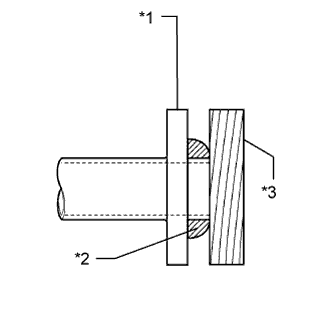

  1. С помощью пластмассового молотка и деревянного бруска запрессуйте новую прокладку так, чтобы ее поверхность оказалась на одном уровне с каталитическим нейтрализатором в выпускном коллекторе.

    Обозначения на рисунке
    *1
    Каталитический нейтрализатор в выпускном коллекторе в сборе
    *2
    Прокладка
    *3
    Деревянный брусок
    ПРИМЕЧАНИЕ:
    1. При установке прокладки соблюдайте ее ориентацию.
    2. Повторное использование прокладок запрещено.
    3. Действуйте осторожно, чтобы не повредить прокладку.
    4. Старайтесь не нажимать на прокладку выпускной трубой при соединении.
  1. Установите новую прокладку на приемную трубу в сборе.

  1. Подсоедините приемную трубу в сборе к опоре выпускной трубы.

  1. Закрепите приемную трубу в сборе 2 пружинами сжатия, 2 болтами и 2 гайками.

    Момент затяжки:
    43 N*m{438 kgf*cm, 32 ft.*lbf}
  1. Подсоедините разъем подогреваемого кислородного датчика.



8. УСТАНОВИТЕ ПРАВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


9. УСТАНОВИТЕ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


10. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА


11. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА


12. УСТАНОВИТЕ ДАТЧИК СОСТАВА ТОПЛИВОЗДУШНОЙ СМЕСИ
(Нажмите здесь)


13. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ
