АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником с дисплеем) - Цепь AVC-LAN


ОПИСАНИЕ

Каждое устройство аудиовизуальной системы, подключенное к AVC-LAN (линии связи), передает по данной линии сигнал каждого из переключателей.
При возникновении короткого замыкания на +B или массу в шине AVC-LAN аудиовизуальная система не сможет функционировать надлежащим образом из-за невозможности обмена данными.

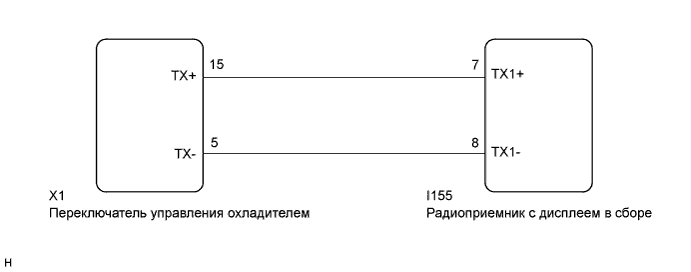

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником).Аудиовизуальная система (для моделей с радиоприемником с дисплеем) цепь avc-lan


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Радиоприемник с дисплеем в сборе является ведущим устройством.
1.ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

  1. Отсоедините разъем радиоприемника с дисплеем в сборе.



    Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником).Аудиовизуальная система (для моделей с радиоприемником с дисплеем) цепь avc-lan

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I155-7 (TX1+) - I155-8 (TX1-)
    		Всегда
    		60–80 Ом
    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (Радиоприемник с дисплеем)


NG
ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ (Нажмите здесь)
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ AVC-LAN)

  1. Отсоедините разъем радиоприемника с дисплеем в сборе.

  1. Отсоедините разъем переключателя управления охладителем в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    X1-15 (TX+) - I155-7 (TX1+)
    		Всегда
    		Менее 1 Ом
    X1-5 (TX-) - I155-8 (TX1-)
    		Всегда
    		Менее 1 Ом
    X1-15 (TX+) - масса
    		Всегда
    		10 кОм или более
    X1-5 (TX-) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ НЕИСПРАВНЫЕ ДЕТАЛИ

  1. Последовательно отключите и подключите каждое подчиненное устройство, пока не восстановится нормальная работа ведущего устройства.

    УКАЗАНИЕ:
    1. Проверьте все подчиненные устройства.
    2. Если при отсоединении подчиненного устройства восстанавливается нормальная работа ведущего устройства, подчиненное устройство неисправно и требует замены.
    OK:
    Нормальная работа ведущего устройства восстановилась.


NG
ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ (Нажмите здесь)
OK

ЗАМЕНИТЕ НЕИСПРАВНЫЕ ДЕТАЛИ
