ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРИТЬ ЭБУ НАВИГАЦИОННОЙ СИСТЕМЫ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ – ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОХЛАДИТЕЛЕМ В СБОРЕ)

ПРОВЕРЬТЕ НЕИСПРАВНЫЕ ДЕТАЛИ

СИСТЕМА НАВИГАЦИИ - Цепь AVC-LAN


ОПИСАНИЕ

Каждое устройство системы навигации, подключенное к AVC-LAN (линии связи), передает по данной линии сигнал каждого из переключателей.
При возникновении короткого замыкания на +B или массу в шине AVC-LAN система навигации не работает должным образом из-за невозможности обмена данными.

СХЕМА СОЕДИНЕНИЙ

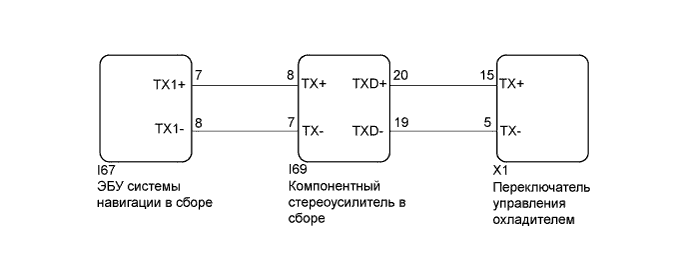

Camry ASV50 GSV50 ACV51.Дисплей Системы Навигации Мультиинформационный Дисплей.Система Навигации.Система навигации цепь avc-lan


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
ЭБУ системы навигации действует как главное устройство.
1.ПРОВЕРИТЬ ЭБУ НАВИГАЦИОННОЙ СИСТЕМЫ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Дисплей Системы Навигации Мультиинформационный Дисплей.Система Навигации.Система навигации цепь avc-lan

  1. Отсоедините разъем ЭБУ навигационной системы в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I67-7 (TX1+) - I67-8 (TX1-)
    		Всегда
    		60–80 Ом

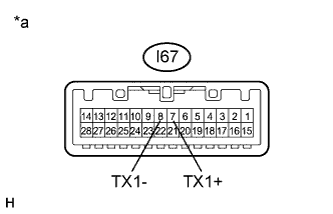

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (ЭБУ навигационной системы в сборе)


NG
ЗАМЕНИТЬ ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (Нажмите здесь)
OK


2.ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ)

  1. Отсоедините разъем ЭБУ навигационной системы в сборе.

  1. Отсоедините разъем компонентного стереоусилителя в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I69-8 (TX+) - I67-7 (TX1+)
    		Всегда
    		Менее 1 Ом
    I69-7 (TX-) - I67-8 (TX1-)
    		Всегда
    		Менее 1 Ом
    I69-8 (TX+) - масса
    		Всегда
    		10 кОм или более
    I69-7 (TX-) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


Перейдите к шагу 4

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ – ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОХЛАДИТЕЛЕМ В СБОРЕ)

  1. Отсоедините разъем компонентного стереоусилителя в сборе.

  1. Отсоедините разъем переключателя управления кондиционером в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I69-20 (TXD+) - X1-15 (TX+)
    		Всегда
    		Менее 1 Ом
    I69-19 (TXD-) - X1-5 (TX-)
    		Всегда
    		Менее 1 Ом
    I69-20 (TXD+) - масса
    		Всегда
    		10 кОм или более
    I69-19 (TXD-) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ НЕИСПРАВНЫЕ ДЕТАЛИ

  1. Последовательно отключите и подключите каждое подчиненное устройство, пока не восстановится нормальная работа ведущего устройства.

    УКАЗАНИЕ:
    1. Проверьте все подчиненные устройства.
    2. Если при отсоединении подчиненного устройства восстанавливается нормальная работа ведущего устройства, подчиненное устройство неисправно и требует замены.
    OK:
    Нормальная работа ведущего устройства восстановилась.


NG
ЗАМЕНИТЬ ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (Нажмите здесь)
OK

ЗАМЕНИТЕ НЕИСПРАВНЫЕ ДЕТАЛИ
