Торсионный стержень петли двери багажного отделения снятие. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Двери Люки. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ

  2. СНЯТЬ БАГАЖНУЮ СЕТКУ (для моделей с разделительной сеткой)

  3. СНИМИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА

  4. СНИМИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1

  5. СНИМИТЕ ЛЕВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

  6. СНИМИТЕ ПРАВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

  7. СНИМИТЕ КРЫШКУ ЛЕВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  8. СНИМИТЕ КРЫШКУ ПРАВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  9. СНИМИТЕ ТОРСИОННЫЙ СТЕРЖЕНЬ ЛЕВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  10. СНИМИТЕ ТОРСИОННЫЙ СТЕРЖЕНЬ ПРАВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  11. СНИМИТЕ ОПОРУ ТОРСИОННОГО СТЕРЖНЯ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

Торсионный Стержень Петли Двери Багажного Отделения -- Снятие


ПРИМЕЧАНИЕ:
После установки торсионного стержня попробуйте рукой открыть и закрыть дверь багажного отделения. Убедитесь, что дверь багажного отделения открывается и закрывается плавно.


1. СНИМИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ

  1. Снимите напольный коврик багажного отделения.



2. СНЯТЬ БАГАЖНУЮ СЕТКУ (для моделей с разделительной сеткой)

  1. Снимите сетку для фиксации багажа.



3. СНИМИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА


    Camry ASV50 GSV50 ACV51

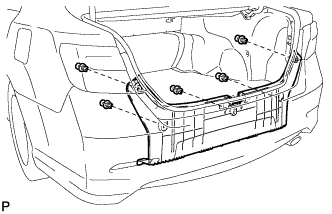

  1. Снимите 5 фиксатора.



    Camry ASV50 GSV50 ACV51

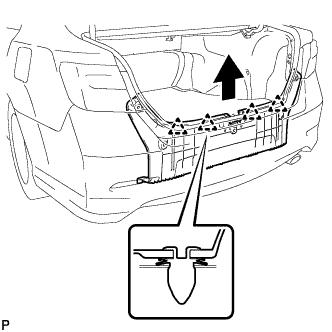

  1. Освободите 4 фиксатора и снимите отделочную пластину заднего пола.



4. СНИМИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Торсионный стержень петли двери багажного отделения снятие

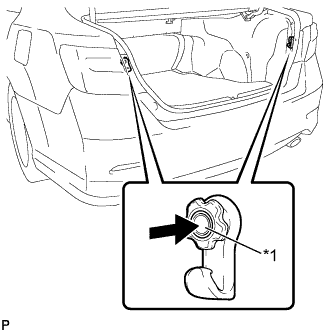

  1. Нажмите на 2 штыря и снимите 2 защелки облицовки багажного отделения № 1.

    Обозначения на рисунке
    *1
    		Штифт


5. СНИМИТЕ ЛЕВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ


    Camry ASV50 GSV50 ACV51

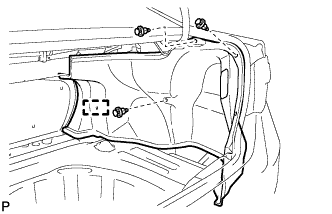

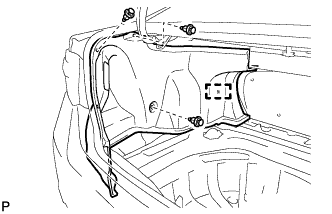

  1. Снимите 3 фиксатора.

  1. Освободите фиксатор и снимите левую внутреннюю облицовочную накладку багажного отделения.



6. СНИМИТЕ ПРАВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ


    Camry ASV50 GSV50 ACV51

  1. Снимите 3 фиксатора.

  1. Расцепите фиксатор и снимите правую внутреннюю облицовочную накладку багажного отделения.



7. СНИМИТЕ КРЫШКУ ЛЕВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    Camry ASV50 GSV50 ACV51

  1. Освободите 4 захватов и снимите крышку левой петли двери багажного отделения.



8. СНИМИТЕ КРЫШКУ ПРАВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны.


9. СНИМИТЕ ТОРСИОННЫЙ СТЕРЖЕНЬ ЛЕВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


  1. Для складывающихся сидений:



      Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Торсионный стержень петли двери багажного отделения снятие

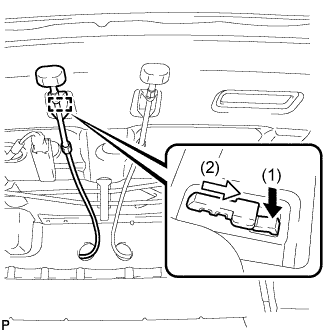

    1. Освободите крепление в порядке, показанном на рисунке, и отсоедините замок спинки левого заднего сиденья в сборе (трос фиксации левого заднего сиденья).

      УКАЗАНИЕ:
      Порядок выполнения работ одинаков для правой и левой стороны.


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Торсионный стержень петли двери багажного отделения снятие

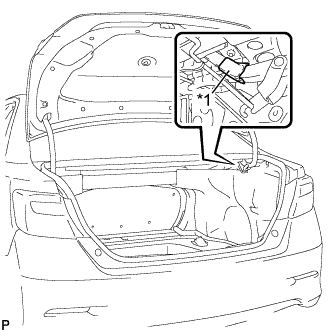

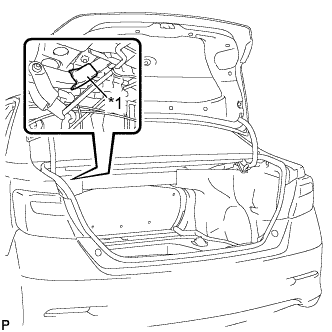

  1. Наложите защитную ленту вокруг петли двери багажного отделения.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Торсионный стержень петли двери багажного отделения снятие

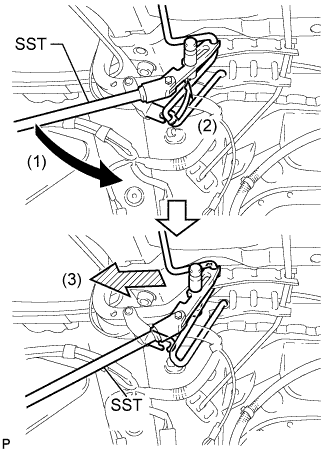

  1. С помощью SST отсоедините торсионный стержень левой петли двери багажного отделения от петли двери багажного отделения и от левой стороны кузова автомобиля, как показано на рисунке.

    SST
    09804-24010


    Camry ASV50 GSV50 ACV51

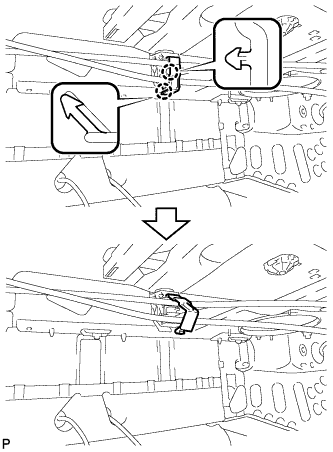

  1. Освободите 2 захвата, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

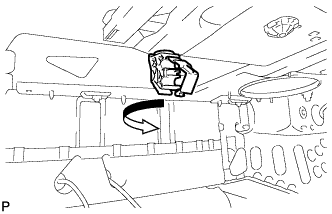

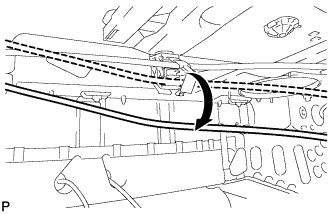

  1. Отсоедините торсионный стержень левой петли двери багажного отделения от опоры торсионного стержня петли двери багажного отделения, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

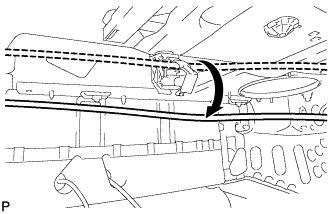

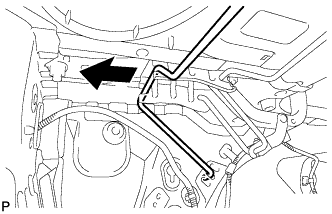

  1. Отсоедините торсионный стержень левой петли двери багажного отделения от правой стороны кузова автомобиля, как показано на рисунке.



10. СНИМИТЕ ТОРСИОННЫЙ СТЕРЖЕНЬ ПРАВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Торсионный стержень петли двери багажного отделения снятие

  1. Наложите защитную ленту вокруг петли двери багажного отделения.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента


    Camry ASV50 GSV50 ACV51.Двери Люки.Капот.Торсионный стержень петли двери багажного отделения снятие

  1. С помощью SST отсоедините торсионный стержень правой петли двери багажного отделения от петли двери багажного отделения и от правой стороны кузова автомобиля, как показано на рисунке.

    SST
    09804-24010


    Camry ASV50 GSV50 ACV51

  1. Отсоедините торсионный стержень правой петли двери багажного отделения от опоры торсионного стержня петли двери багажного отделения, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

  1. Отсоедините торсионный стержень правой петли двери багажного отделения от левой стороны кузова автомобиля, как показано на рисунке.



11. СНИМИТЕ ОПОРУ ТОРСИОННОГО СТЕРЖНЯ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    Camry ASV50 GSV50 ACV51

  1. Снимите опору торсионного стержня петли двери багажного отделения, как показано на рисунке.

    ПРИМЕЧАНИЕ:
    Обязательно замените опору торсионного стержня петли двери багажного отделения новой деталью.
